HW novinky: DisplayPort Alternate Mode

26. 9. 2014 | David Ježek | Hardware | 3850×

Konektorů, které v sobě kombinovaly více různých rozhraní, přinesla minulost již spousty. Eleganci oboustranného USB Type C se ale nic nevyrovná, když jej nyní nově doplňuje svojí funkcionalitou také rozhraní DisplayPort. Dále se podíváme na nové GeForce GTX 970 a GTX 980 a také co chystají AMD i Intel mezi x86 procesory.

Obsah

• VESA představila DisplayPort Alternate Mode a DisplayPort 1.3 pro až 5k rozlišení
• Intel údajně poskytne licenci na x86 další čínské firmě
• Desktopové Kabini bez GPU a s vyšším taktem
• Nvidia Uvedla GeFroce GTX 970 a GTX 980

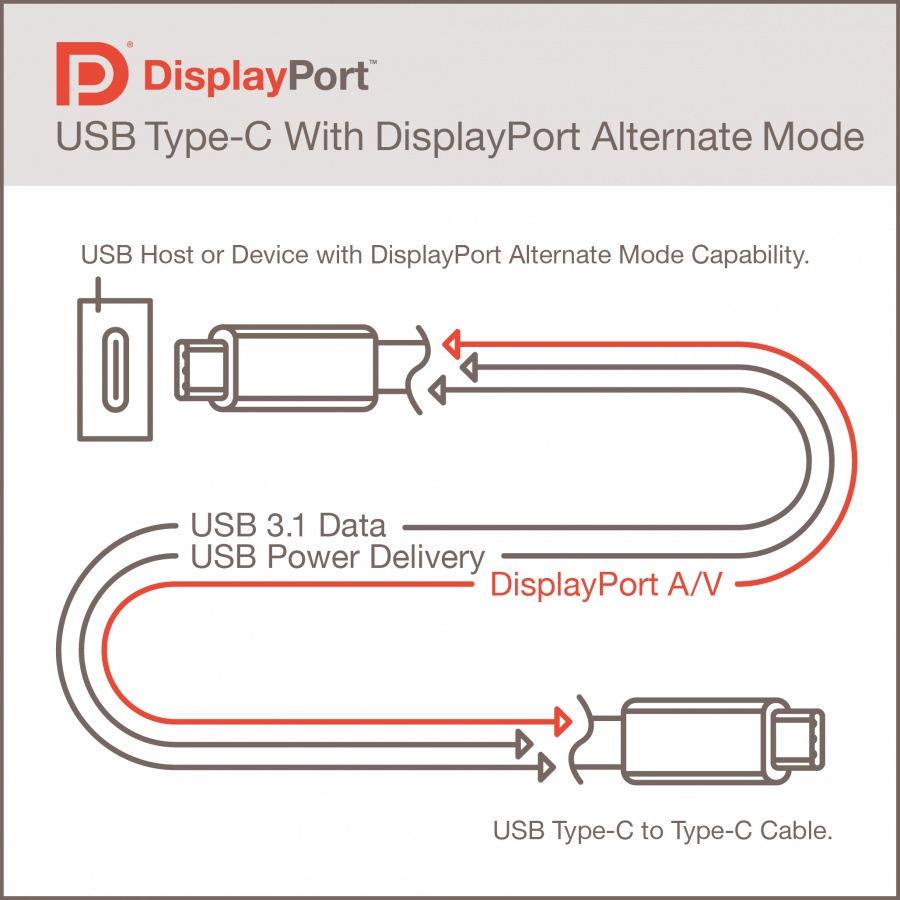

VESA představila DisplayPort Alternate Mode a DisplayPort 1.3 pro až 5k rozlišení

DisplayPort Alternate Mode je úžasná věc a USB Type C ještě úžasnější. A vůbec nejúžasnější jsou USB Promoters Group a VESA, že se dali dohromady a stvořili společné řešení. V rámci nového oboustranně zasunovatelného konektoru tak bude USB 3.1 v Type C konektoru kombinovat nejen datové přenosy do rychlosti 2×10Gbps a nabíjení s výkonem až 100 W, ale také grafický výstup DisplayPort. Podle propočtů přitom datová propustnost USB 3.1 stačí na to, aby se do ní vešlo jak rozumně rychlé USB, tak 4k pro DisplayPort. Vše je řešeno tak, že se tyto věci na kabelech „alternují“. Speciálně DisplayPort si po datových kabelech v USB 3.1 posílá jak své čtyři datové signály, tak AUX a HPD (Hot Plug Detection). Architektonicky je na to připraven již pár let od momentu, kdy přišel na svět Multi-Stream Transport umožňující za sebe řetězit DisplayPort monitory na „jediném kabelu“ – také se na něm alternovaly.

Celý standard v tuto chvíli počítá s prvotní implementací na bázi DisplayPortu 1.2a, tedy s rychlostí linek 5,4 Gbps, verze 1.3 pak přinese zrychlení, které místo 4096×2160 / 60 Hz s 10bit barvami umožní po USB Type C přenášet i novinku DisplayPortu 1.3, tedy 5k rozlišení. Konkrétně monitory přicházejí s rozlišením 5120×2880, tedy čtyřnásobným oproti 2560×1440. DisplayPort se navíc v tomto konektoru při nevyužití bude umět omezit i na méně než 4 datové linky, takže bude velmi efektivní v tom, aby co nejméně „parazitoval“ na celkové datové propustnosti USB 3.1.

Nemůžu si pomoci, ale tohle je u mě inovace roku. Logická, očekávatelná, ale je super, že přichází.

Intel údajně poskytne licenci na x86 další čínské firmě

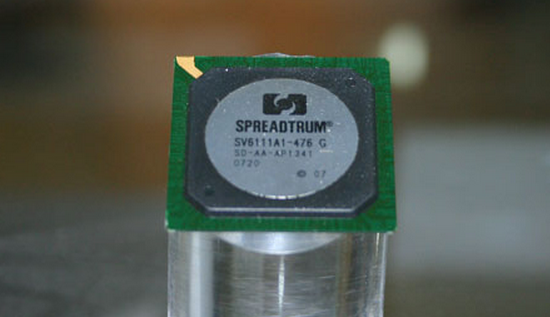

Po Rockchipu se jí má stát společnost Speatrum. Vedle snahy Intelu prosadit x86 do ultramobilních zařízení a větším podílu na tamním trhu, podporuje tuto prozatím nepotvrzenou informaci i prostý fakt, že Speadtrum ukončil svůj vlastní vývoj procesorových architektur. Předpokládá se tedy, že Speadtrum adaptuje x86 architekturu ve svých výrobcích a „na oplátku“ bude své čipy vyrábět u Intelu. Taková forma spolupráce by měla být výhodná pro oba subjekty, jelikož nejsou přímými konkurenty.

Čínský Speadtrum totiž neaspiruje kupříkladu na pozice AMD, jde o z tohoto hlediska menší lokální firmu. Produkuje především produkty prop tamní trh, síťové technologie apod. s primárním zaměřením na rozvíjející se trhy. Tedy takové, na nichž sám Intel se svým nákladným vývojem nemůže konkurovat dravé levné asijské konkurenci a jiným architekturám (myšleno zejména ARM, které se Speadtrum dosud věnoval). Výrobní kapacity u Intelu pak budou pro čínskou firmu také ternem, jelikož již dnes je problém sehnat v Asii nějaké volné: vytíženi jsou všichni s pokročilými výrobními procesy, včetně jinak drahé TSMC, včetně výrobců v druhém sledu, jejichž procesy nejsou tak pokročilé. Intel je samozřejmě na špici, dnes v poklidu vyrábí 14nm technologií x86 procesory architektury Broadwell.

Cílem Intelu je prosadit x86 architekturu daleko více v ultramobilním segmentu, kde kraluje ARM. A pokud to má být za cenu poskytnutí licencí dosavadním ARM hráčům, je to jedině správné rozhodnutí, jelikož tito umožní lépe vytížit výrobní kapacity. Nemusím asi příliš připomínat nedávné zakonzervování pokročilé americké továrny, ke kterému Intel musel přistoupit z důvodů neschopnosti vytížit své výrobní kapacity naplno.

Samozřejmě na potvrzení této informace ještě čekáme a klidně se z potvrzení může vyklubat vyvrácení. Ale buďme optimisté a představme si svět, kde konkurencí k záplavě (zejména generických) ARM SoC budou x86 SoC s licencovanými CPU architekturami od Intelu, případně miniaturní varianty x86 APU AMD jako současné Kabini / Temash, případně čipy AMD kombinující ARM CPU a GCN GPU. Zní to jako mišmaš, ale pokud na to budou dostatečně připraveny operační systémy (což v tomto kontextu znamená Windows i Linux s variacemi jako Android, Tizen či Firefox OS) taková konkurence trhu jedině prospěje.

Desktopové Kabini bez GPU a s vyšším taktem

Když už jsme ty úsporné AMD čipy naťukl, tak vězte, že AMD doplní již brzy nabídku levných procesorů pro patici AM1 o dva modely bez GPU části: Athlon X4 530 je čtyřjádrovým procesorem s 2 MB cache, taktem 2,0 GHz a TDP 25 W, vyšší model se liší tím, že jeho takt je 2,2 GHz. Připomenu, že stávající Athlon 5350 je 2,05GHz čtyřjádrem s grafikou na bázi architektury GCN a 128 stream procesory. TDP je stejných 25 W. AMD tak uvede na trh – doufejme za výhodnější cenu – čipy s deaktivovaným GPU, v jednom případě pak s vyšším taktem a obligátní možností dalšího OC. Berme to jako řešení pro ty, kteří chtějí nevýkonný úsporný x86 stroj, ale do něj raději volí levnou grafiku od Nvidie. Takové řešení sice vyjde dráž než přímo koupě Athlonu 5350 či jiného procesoru s GPU, ale dá majiteli možnosti Nvidia grafiky, které na AMD nejsou rozumně k dispozici (třeba CUDA a VDPAU). Jak Kabini včetně GPU šlape na Ubuntu Linuxu, můžete vidět v nedávném testu na DIIT.

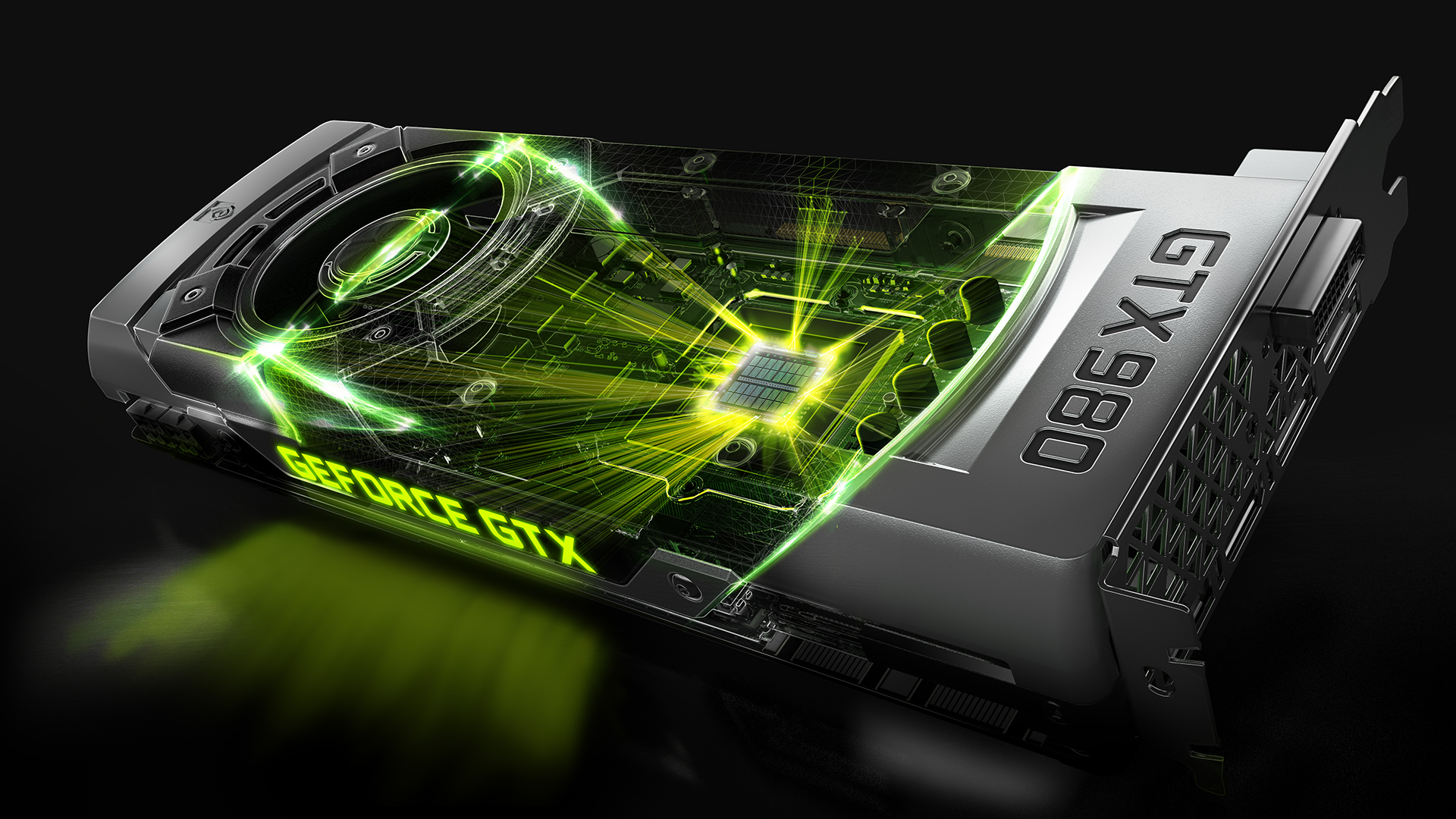

Nvidia Uvedla GeFroce GTX 970 a GTX 980

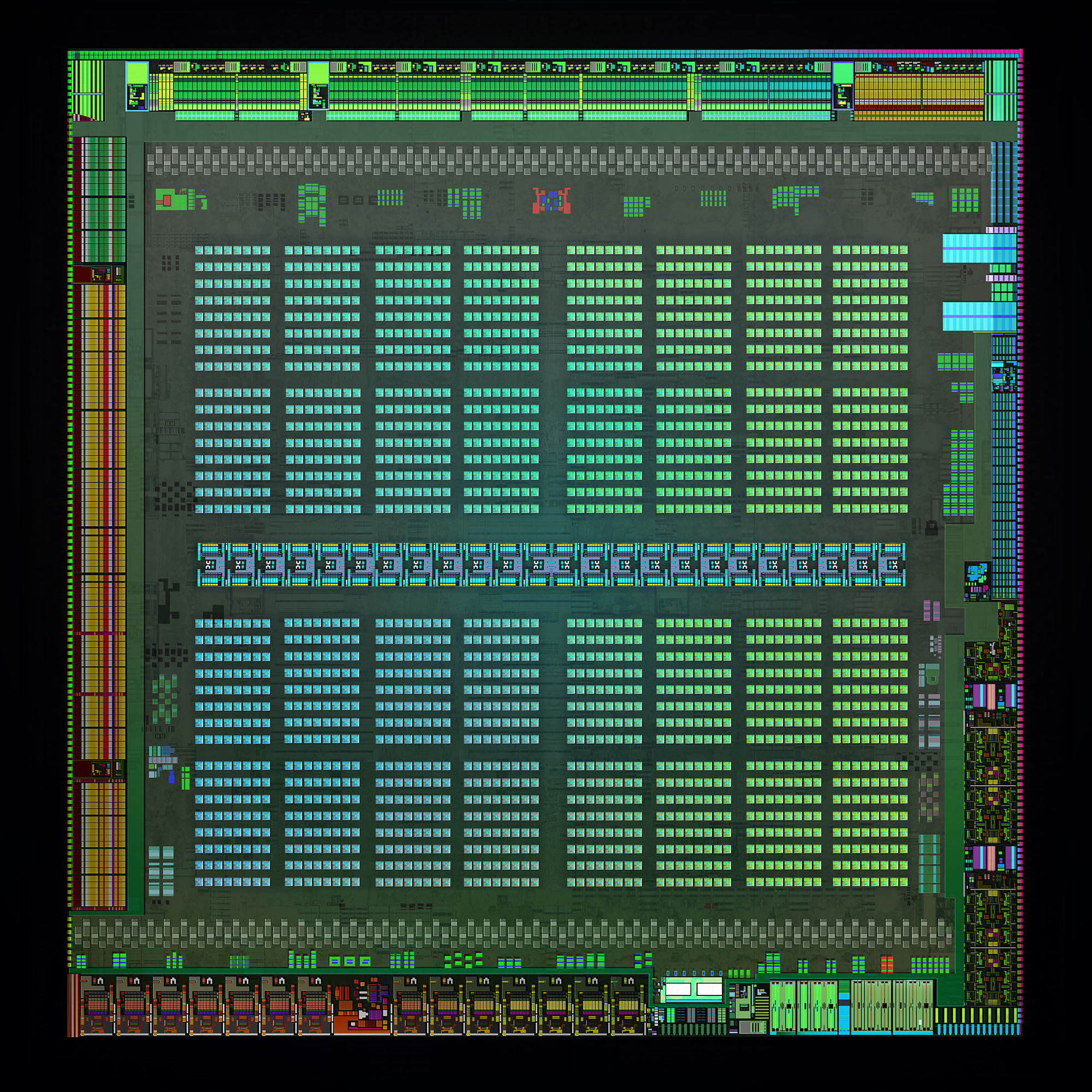

Na trh zamířily i dvě očekávané grafiky druhé Maxwell generace. Obě nesou GPU GM204 s 5,2 miliardami tranzistorů (vyráběné stále 28nm u TSMC). Vyšší model běžící na 1126/1216 MHz (Base/Boost) má aktivní 2048 CUDA jader, 128 texturovacích jednotek a 64 ROP, nižší s takty 1050/12178 MHz má 1664 CUDA jader, 104 TMU a 64 ROP. V obou případech nese základní verze 4 GB 256bit GDDR5 s efektivním taktem 7,0 GHz.

Rozdíl je samozřejmě v TDP, kde vyšší model má 165W a nižší 145W. V obou případech je ale použito přídavné napájení 6+6 pin PCI Express, takže pokud to dá napájecí část, je zde slušná rezerva pro OC, nemluvě o tom, že hned na trh míří i nereferenční verze s vyššími takty. Nvidia udává podporu DirectX 12. Maxwell má inovovanou paměťovou architekturu, která dává vyšší výkon než by odpovídalo daným parametrům na Fermi (GTX 400/GTX 500) či Kepler (GTXY 600/GTX 700 vyjma GTXS 750(Ti)) architektuře a jsou zde i další novinky včetně potřebné podpory 4k rozlišení.

Prozatím to vypadá, že se Nvidii podařilo navázat na původního Maxwella, tedy GeForce GTX 750 a GTX 750 Ti co se týče dobré ceny, efektivity a nízké spotřeby. Opět se ukazuje, že z 28nm technologie TSMC šlo ještě trochu vylepšení vyždímat, a to zejména díky efektivnějšímu řízení karty a architektonickým úpravám. GeForce GTX 980 (a její menší sestřička) je produkt, kterým Nvidia hlásá, že vlastně nevadí, že stále nemá k dispozici přijatelný 20nm proces u TSMC. Na ten si počkejme na hi-end produkt, možná v podobném duchu když Nvidia před pár lety uvedla v hi-endu původně mainstreamové GPU na GeForce GTX 680 (protože prostě stačilo i na konkurenční hi-end) a ten opravdový, výrobně drahý hi-end, čip GK110, si nechala nejprve na Tesly do superpočítačů, posléze na Quadra a až nakonec, po dalším vyladění výroby, pro běžné GeForce. Tahle strategie je v situaci, kdy se výrobní technologie nemění, poměrně optimální. A GeForce GTX 970/980 zatím ukazují, že při dané ceně mají výkonu velmi hodně. Těch několik málo fajnšmekrů toužících po novém hi-endu s 10+ milairdami tranzistorů si ale budou muset ještě počkat.
