HW novinky: HBM paměti přináší revoluci

22. 5. 2015 | David Ježek | Hardware | 3376×

Dnešní díl bude tak trochu speciální, protože se nám vyrojilo několik nových informací týkajících se nadcházející řady Radeonů nové generace. Povíme si tak blíže, jak se to má s HBM pamětmi a co AMD plánuje pro nadcházející měsíce. Není toho málo, zejména když se na to podíváme optikou stále přetrvávající letité 28nm výroby u TSMC.

HBM paměti jako záchrana nejen pro next-gen grafiky

Z uniknuvších, doufejme reálných, fotografií chystaného Radeonu R9 390X vyplývá, že samotná karta by měla být poměrně krátká. Jednou z příčin je využití hybridního chlazení s vodním blokem a výměníkem, které umožňuje použít daleko menší chladič přímo na kartě, druhou příčinou zdají se býti HBM paměti.

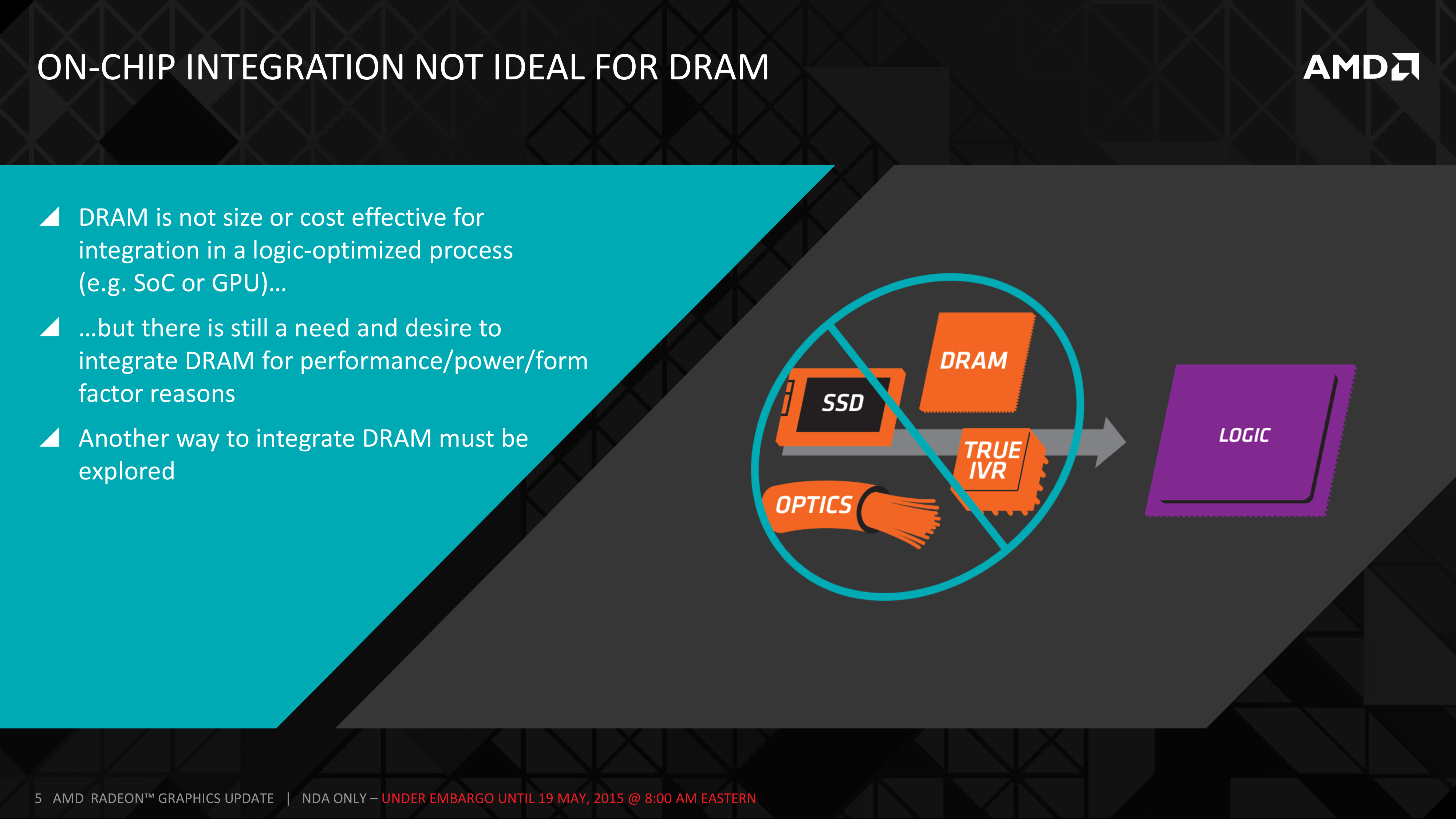

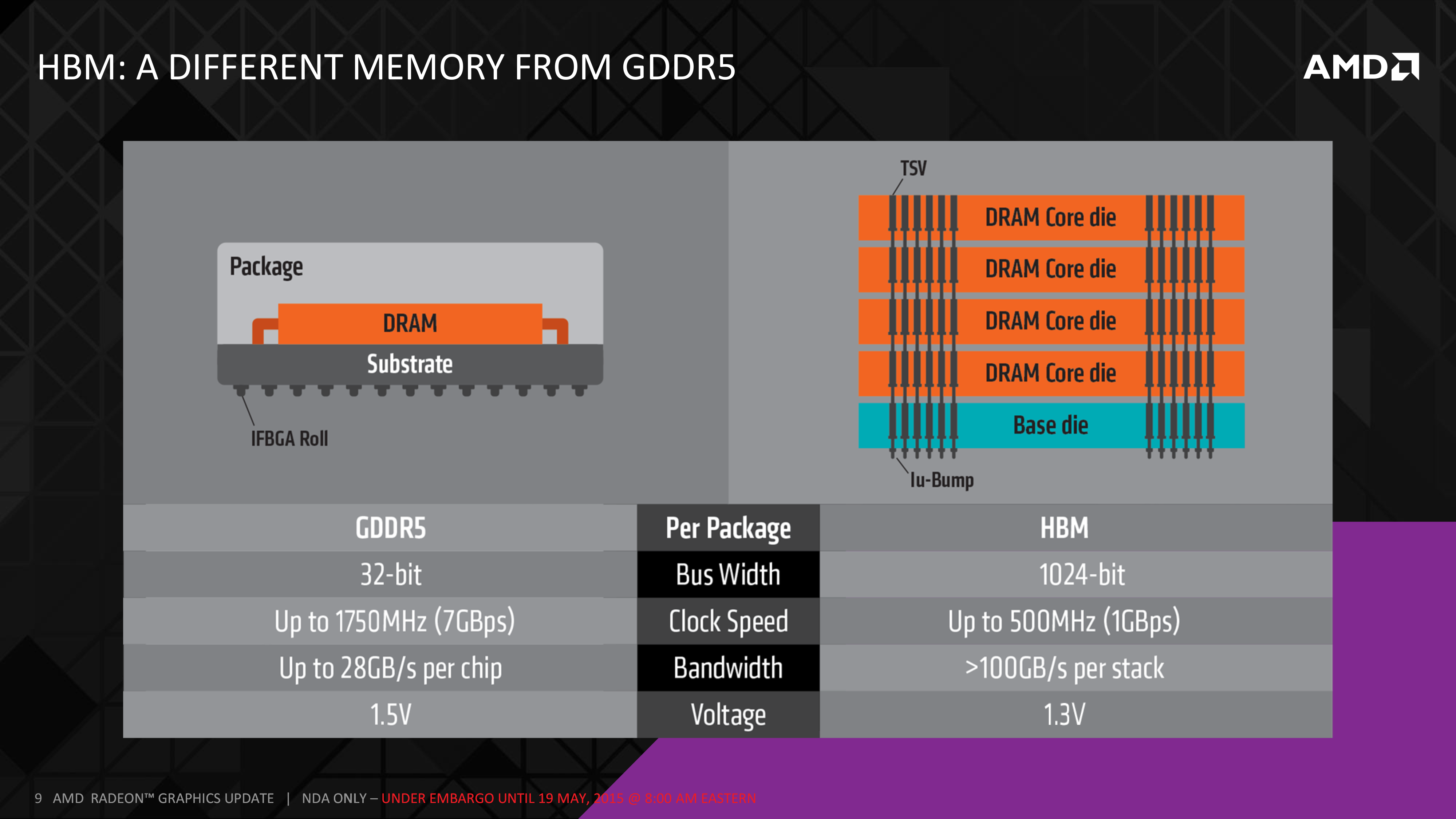

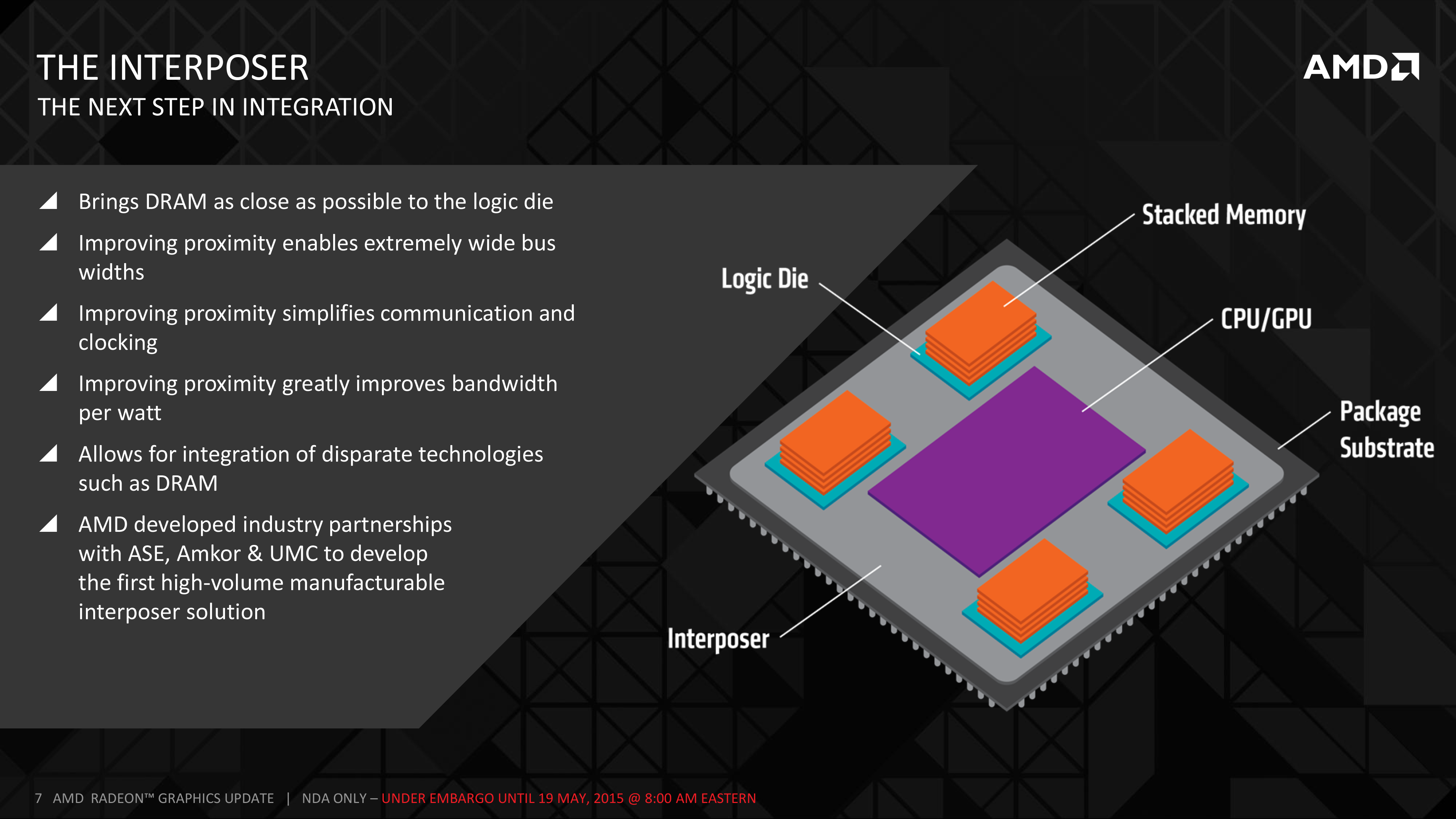

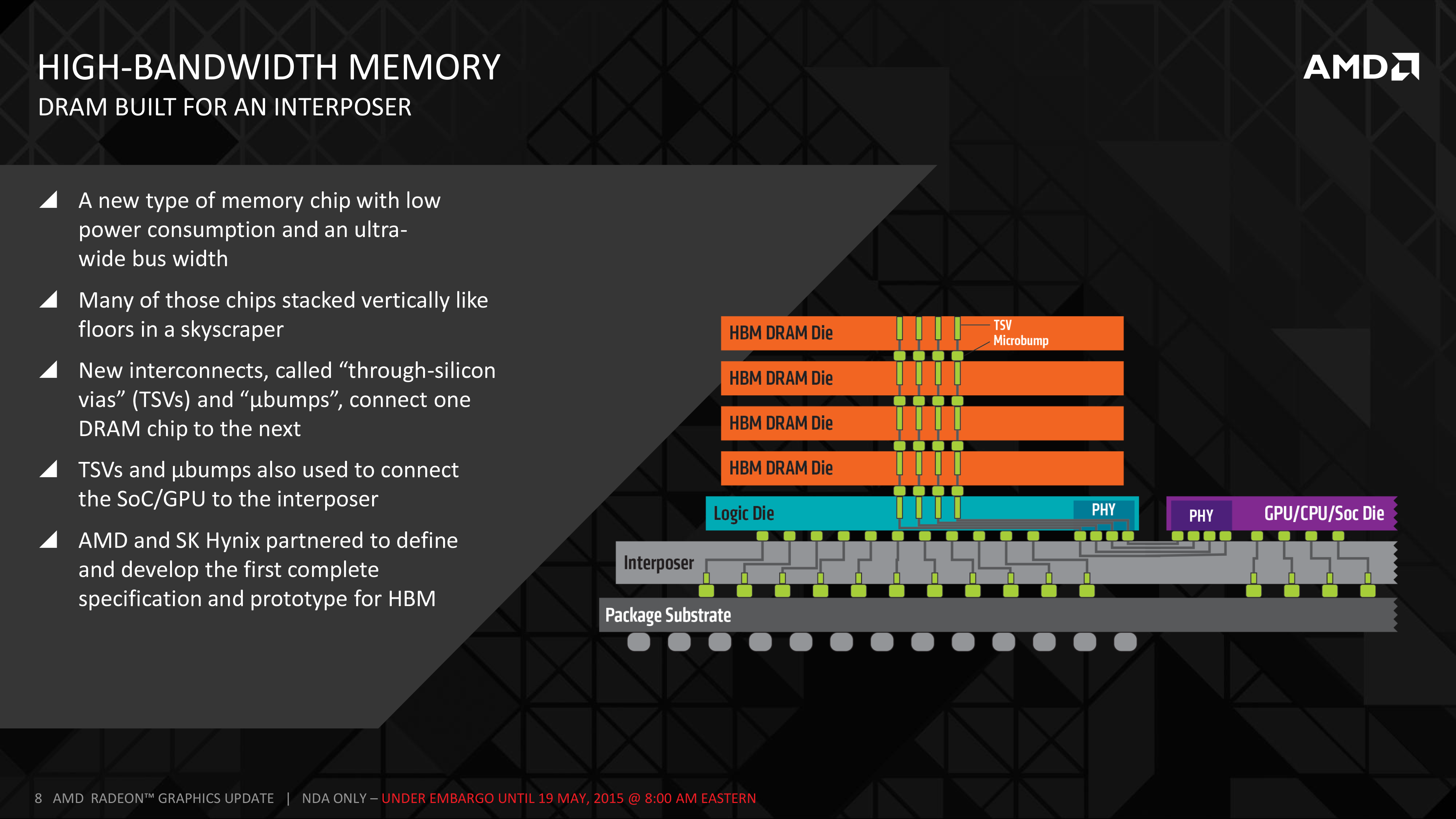

Technologie HBM, tedy vrstvených paměťových die, kdy jich je v jednom pouzdře více, což vede jak k úspoře energetické, tak k úspoře místa a též vyšší efektivní šířce použitelné sběrnice, nebude samozřejmě jen doménou grafických karet, ale už víme, že prvním ohnivým křestem pro HBM bude chystaný hi-endový AMD Radeon příští generace. HBM zde budou použity v první generaci, přičemž již existují „HBM2“, dále vylepšující vlastnosti.

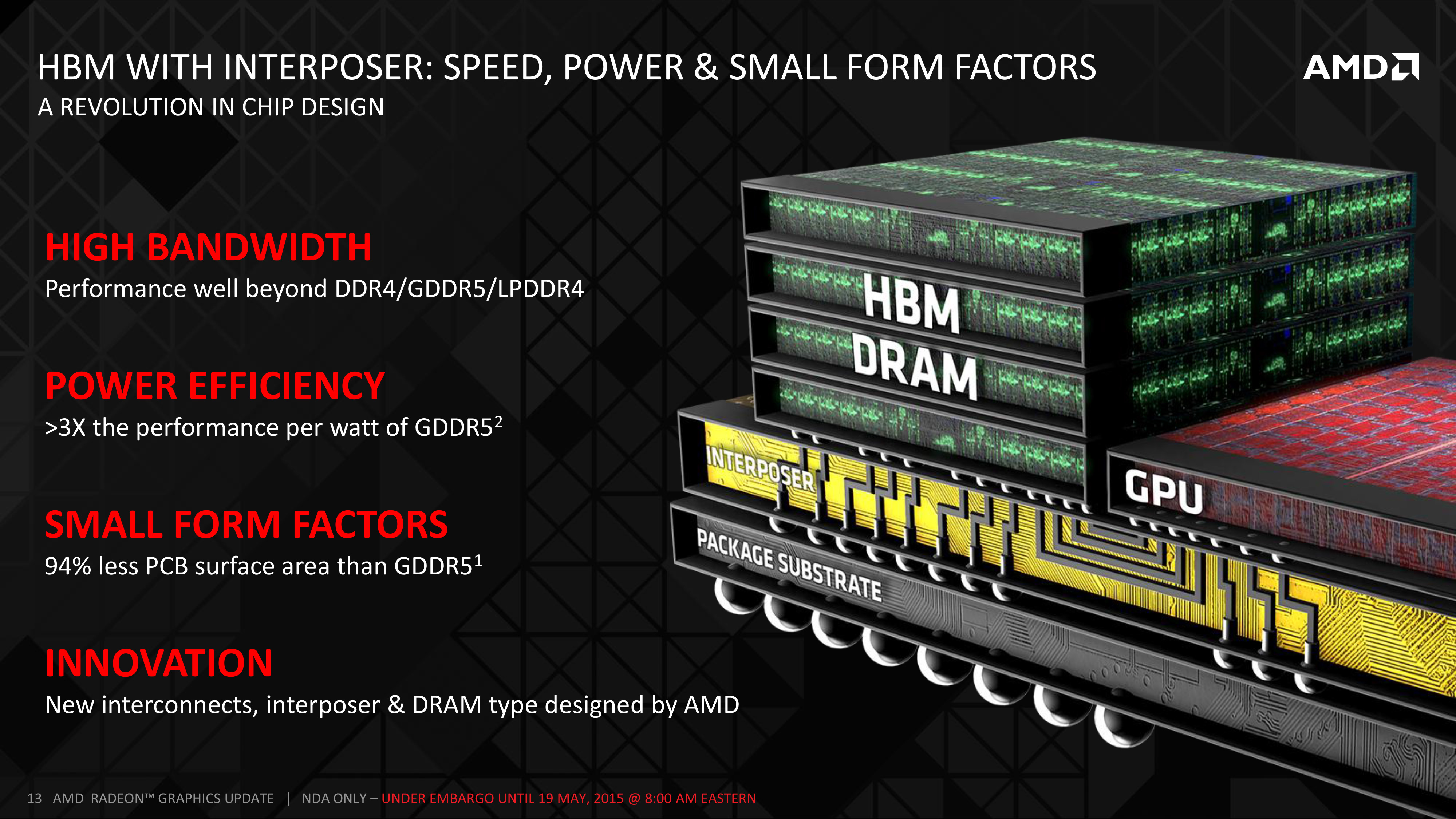

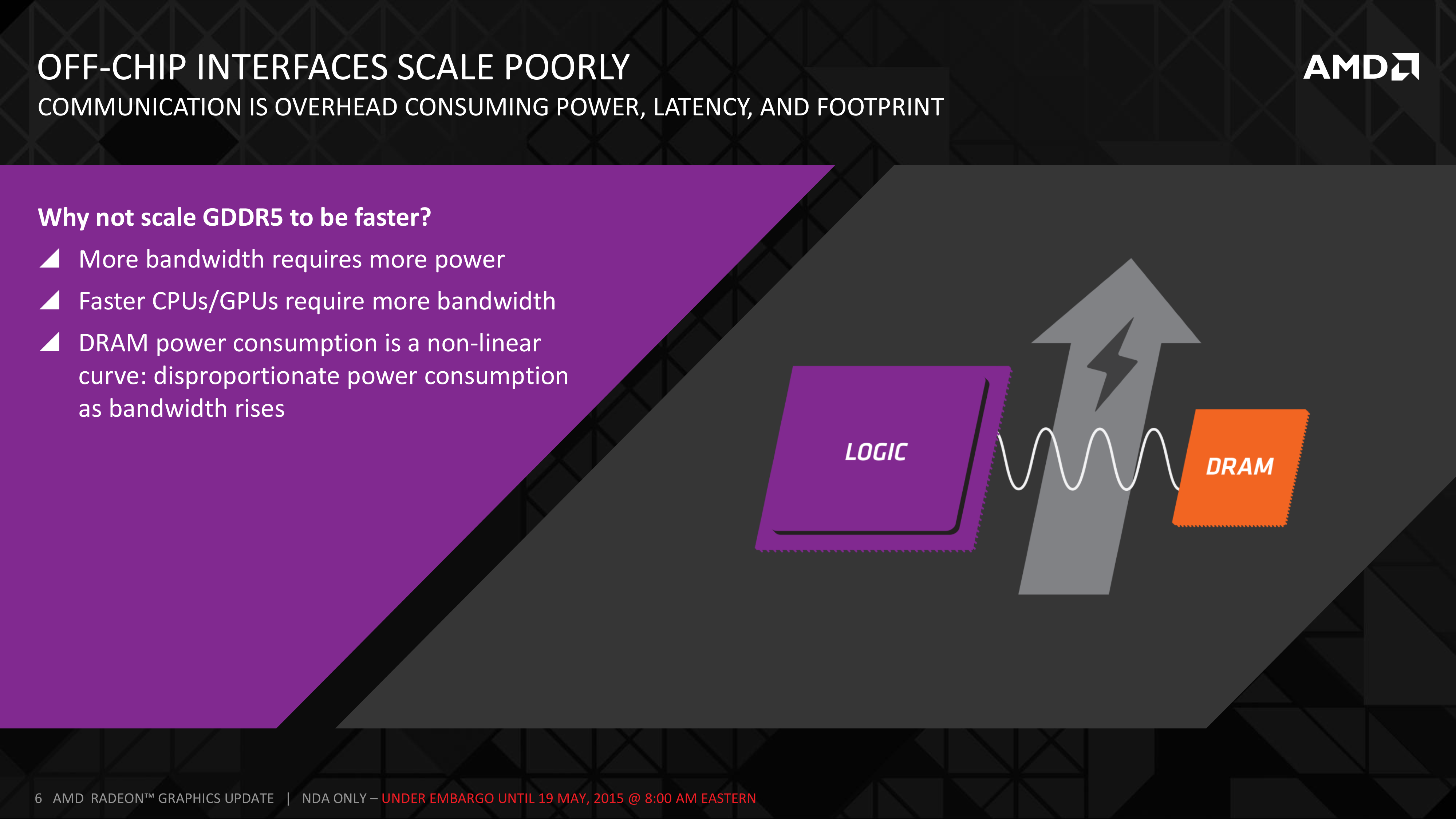

HBM*

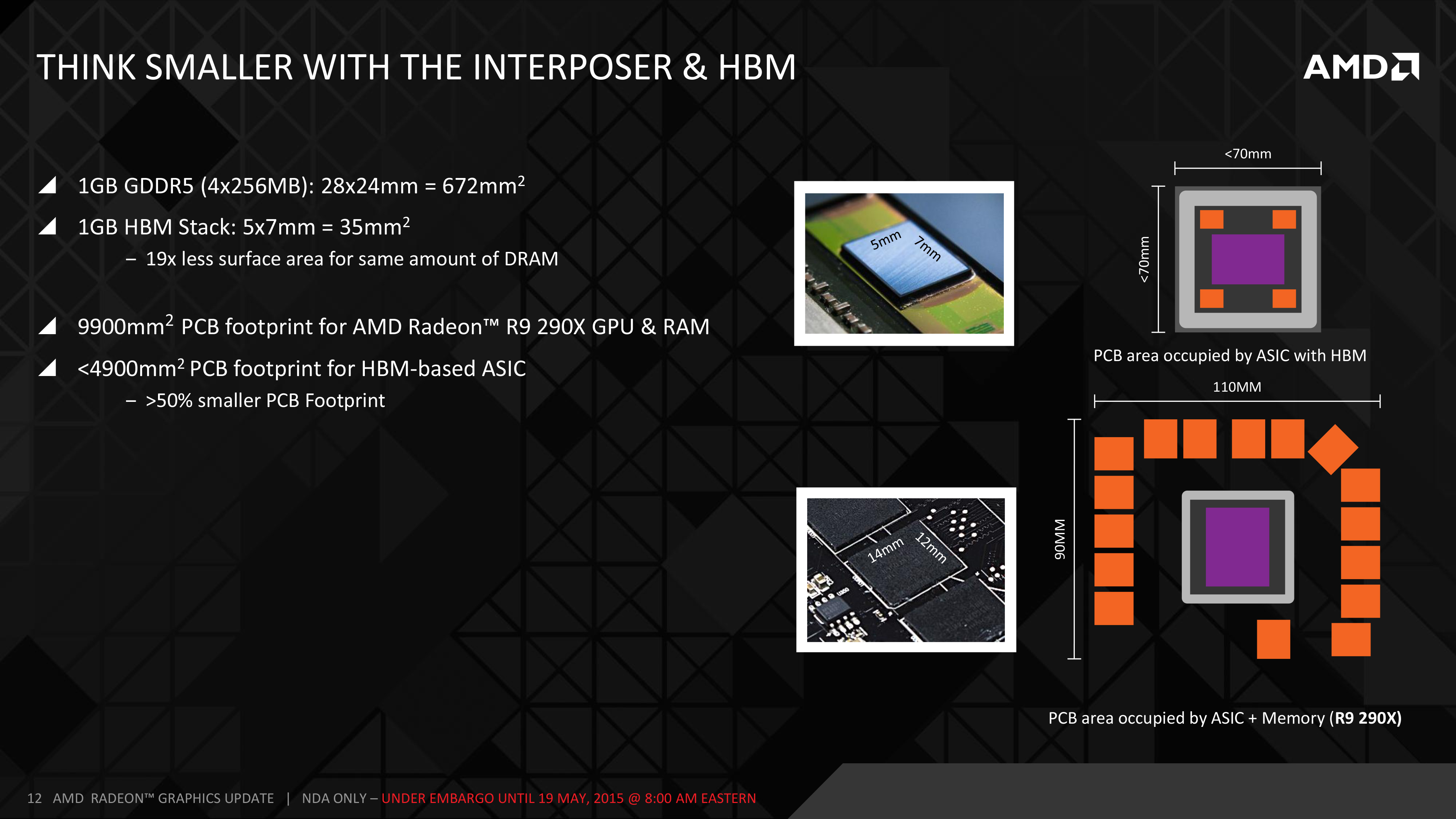

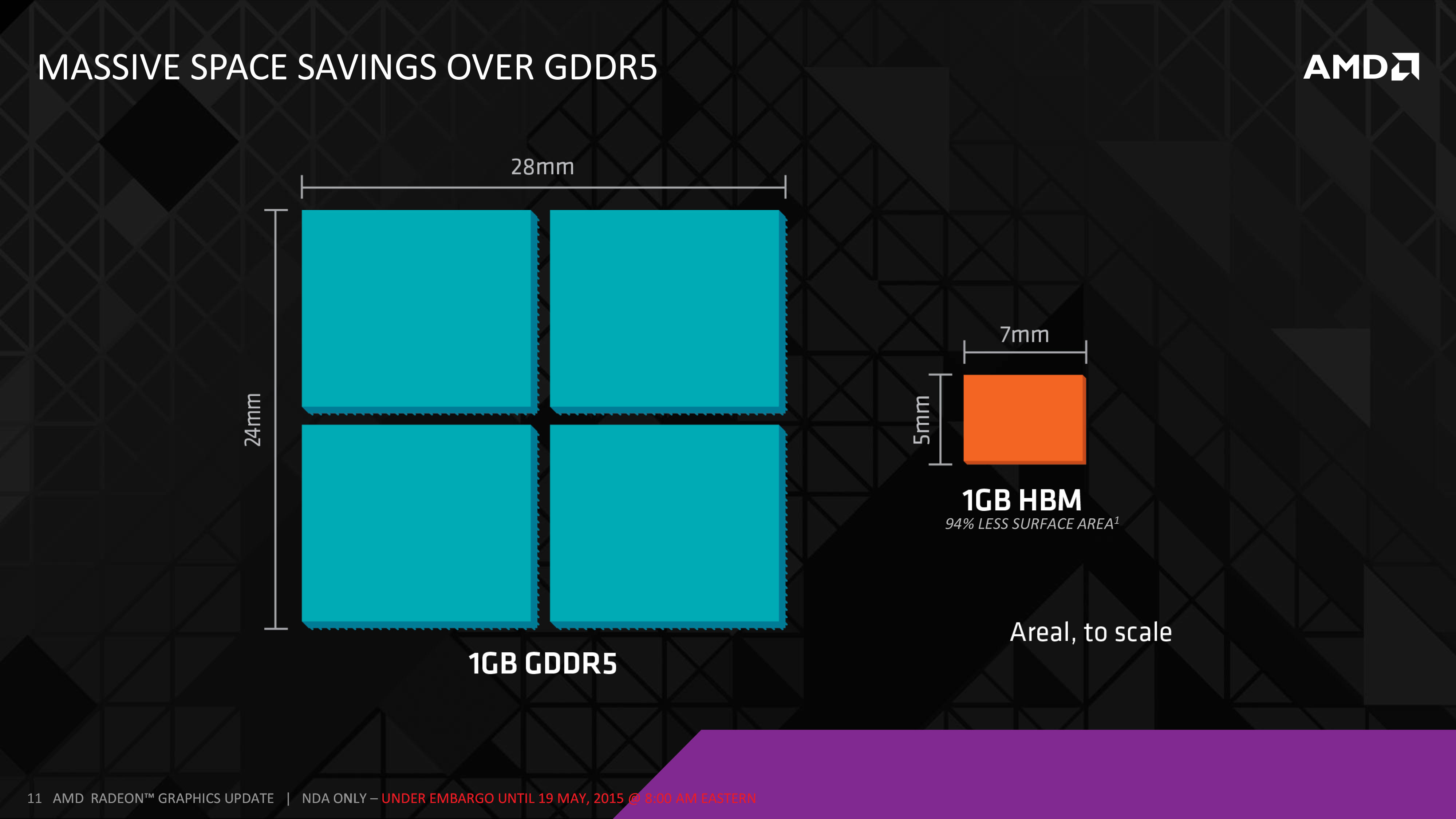

AMD hovoří o HBM jen v superlativech. Pro modelový 1GB čip totiž místo 28×24 milimetrů prostoru stačí pouze 7×5 milimetrů, takže místo haldy GDDR5 čipů je zde pouze jeden HBM (dva, tři … podle toho jak velká by byla srovnatelná GDDR5 halda). Na složení ilustrační kapacity tak stačí pouhé čtyři HBM čipy, což umožňuje zmenšit velikost PCB Radeonu na méně než poloviční.

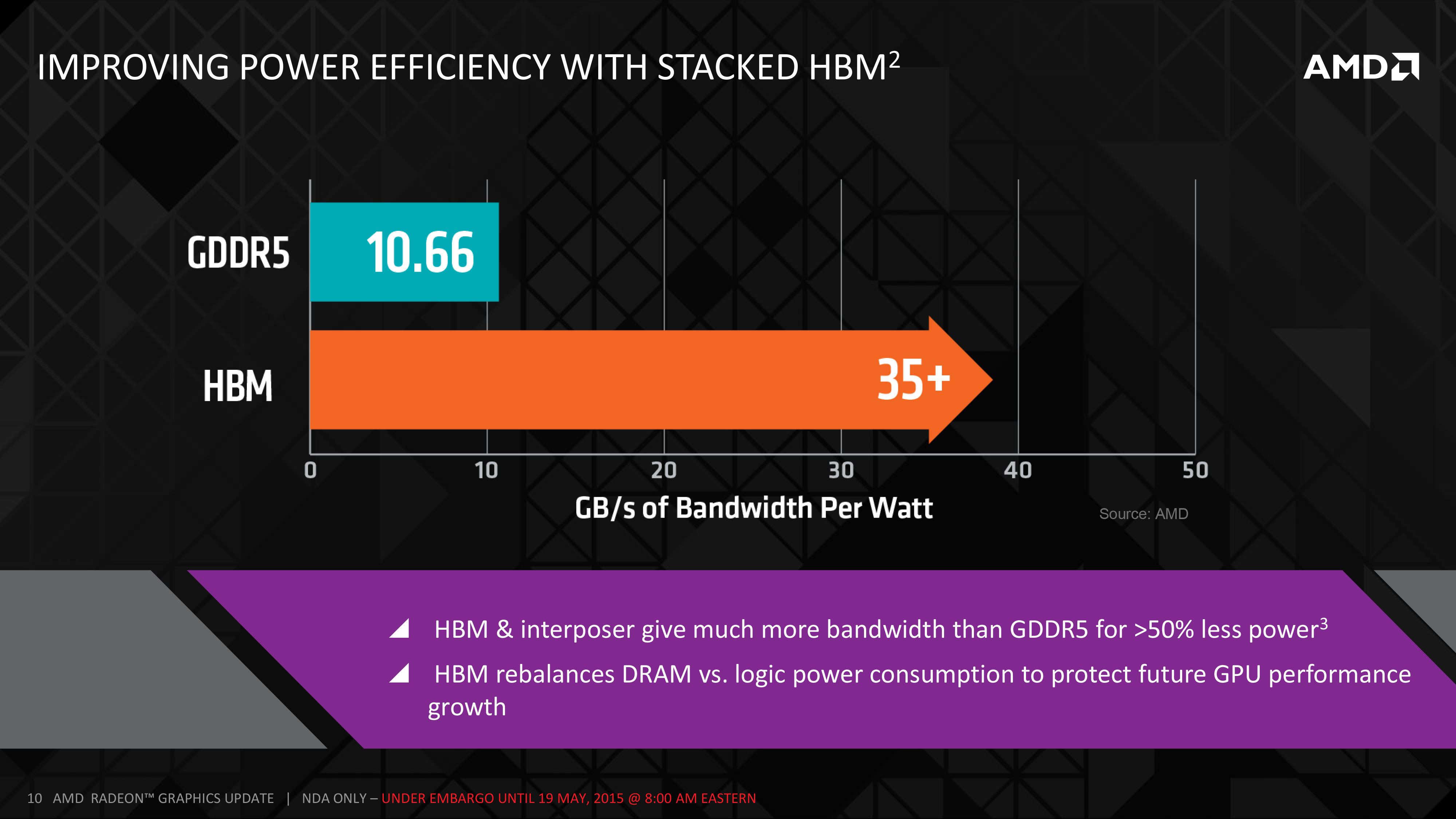

Stejně tak klesají energetické nároky na provoz těchto pamětí, což byla a je dosud jedna ze stále rostoucích bolístek grafických karet, kdy sice s každou další generací GDDR5 byly čipy technologicky úspornější, ale ve výsledku konzumovaly stále více (m)W, protože pro dostatečný výkon pro moderní GPU bylo nutné je taktovat stále více - i současné nejlepší GDDR5 čipy jsou de facto overclockerská záležitost, neboť základní provozní frekvence 7GHz GDDR5 čipů je o pár set MHz menší. Reálně mají HBM čipy oproti srovnatelným klasickým GDDR5 ušetřit pod zátěží 10 až 15, maximálně 20 wattů. O tolik nižší musí být výkon napájecí části grafiky. Ve srovnání se současnými hodnotami TDP grafických karet (motající se kolem 200 W) samozřejmě vypadá tato úspora jako poměrně malá, ale velký význam dostane v mobilní a ultramobilním segmentu. Nejen u mobilních Radeonů/GeForce, ale také v případných budoucích herních konzolích, tabletech či smartphonech. Stejně tak může být HBM technologie výhledově nasazena třeba v digitálních fotoaparátech, kde by úspora mohla být hodně znát. A tak bychom mohli pokračovat.

Díky tomu, že většina interního propojení paměťového subsystému je realizována přímo mezi jednotlivými die v HBM čipech, výrazně se zjednoduší konstrukce PCB i pro složitější grafické karty / jiné produkty. HBM zkrátka nepřinášejí pouhou evoluci, ale revoluční konstrukci pro paměťové čipy, která umožní posunout hranice zase o kus dál, aniž by to vyžadovalo radikální skok v nanometrech výrobních technologií. Berme HBM jako další příklad čipové 3D technologie, nikoli ve významu FinFET tranzistorů, nýbrž ve vrstvení jednotlivých paměťových die. Podobně jako to dělá kupříkladu Samsung u svých SSD a říká tomu 3D V-NAND.

Až jednoho dne potkáte grafickou kartu s méně než 4 paměťovými čipy na prťavém PCB a nebude se vám pozdávat, že by mohla podávat takový výkon, jaký jí je přisuzován, vzpomeňte si na dnešek. A v tomto kontextu i na historický vývoj, kdy grafické kart se 130nm → 90nm → 65nm GPU vyžadovaly poměrně komplikované napájecí kaskády a spoustu pasivních součástek na PCB, abychom se nakonec přes 40nm čipy dostali k 28nm grafikám, jejichž CB zejí prázdnotou díky vyžadování pouze daleko jednoduššího napájení, navíc dnes realizovaného často digitálními obvody. Další zjednodušení v návrzích PCB, které sebou přinesou HBM paměti, obohatí v nadcházejících letech přechod na 14nm/16nm FinFET výrobu GPU a další pokrok ve výrobě napájecích obvodů. Za pár let si člověk optikou dnešních složitých grafik možná bude říkat, za co má vlastně té Nvidii či AMD platit, když „ na té kartě vlastně skoro nic není“ .

Radeon R9 390X, nebo R9 490X, nebo ještě jinak?

Prozatím jsme nadcházející hi-end Radeon s HBM pamětmi, s kódovým označením GPU „Fiji“, označovali jako Radeon R9 390X. Ale objevují se spekulace, že třístovková řada bude ponechána pouze přeznačeným a vylepšeným Radeonům současné generace (o těch vylepšeních si povíme za chvíli) a „Fiji“ bude R9 490X, resp. R9 490 v případě mírně osekaného modelu. Ale zbrusu nová informace uvádí, že toto nejvyšší GPU „Fiji“ ve spojení s HBM je tak dobré, že jej marketingově posadí AMD ještě jinak a bude jej cílit přímo proti marketingovému hi-endu od Nvidie, tedy kartám řady GeForce GTX Titan, které též vybočují z běžného číselného značení.

To umožní AMD nechat si za kartu platit o něco lépe, přitom si má karta ale zachovat nižší cenovou hladinu než Nvidia. Nejvyšší Titany tradičně drží cenovku 999 dolarů, reálně je to aktuálně spíše 1049 až 1099 dolarů. Radeon „Fiji“ má být prodáván za doporučenou koncovou cenu 849 dolarů. Je to ale v tuto chvíli spekulace, kterou rozuzlí nadcházející týdny. Jako první se má objevit jednočipová karta se 4 GB paměti (ehm, to se jeví být poměrně málo, ale což, HBM 1. generace), o něco později bude prý následovat duální karta se dvěma GPU a 2×4GB pamětí. V logice AMD bychom pak měli čekat následně též 8GB model, pokud budou dostupné v dostatečném množství patřičně velké HBM čipy. A co v příští generaci (tj. až bude FinFET výroba opravdu „švihat“)? Na to téma už se také dá hovořit, připravme se třeba také na 16GB grafiky u AMD.

Radeony R9 3xx postavené na R9 2xx generaci budou zrychlené a s dvojnásobnou pamětí

Kdyby AMD pouze přeznačila stávající grafiky na bázi GPU jako „Hawaii“ (což je to používané v Radeonech R9 290/290X), bylo by to hodně smutné. Ale tak se podle všeho nestane, firma kartám přidá 50 až 60 MHz taktu navíc a také uvede jako standardní edice vedle 4GB také 8GB modely. Technicky tak pod označeními Radeon R9 3xx nalezneme to, co dnes známe jako všechyn ty 8GB OC edice Radeonů R9 290 a R9 290X (Toxic / Vapor-X u Sapphire a podobně).

Zdali se podaří zachovat i hodnoty TDP bez toho, aby byla karta agresivněji řízena skrze PowerTune, to ukáží až následné nezávislé testy. Ale lze rozhodně očekávat, že oproti současným cenám řady 290(X) by tyto grafiky mohly o dost zlevnit. A v kontextu nového hybridního ovladače AMDGPU, ve kterém AMD kloubí open-source základ s nástavbou z uzavřených Catalystů by se mohla třístovková řada stát zajímavou volbou pro hraní na Linuxu. Na druhou stranu bude fajn i pokud toto vše povede z našeho linuxového pohledu byť „jen“ ke zlevnění GeForce GTX 9xx od Nvidie.
