Na co se často ptáme 4: X Window System - III

4. 6. 2004 | Vlastimil Ott | Návody | 16823×

Praktická řešení pro nastavení XFree - poslední díl minisérie.

Uživatelské dotazy

Modelines

Dotaz. Prosím o radu, kterak vypočítat modeline pro rozlišení 1024x768 při 75 Hz. Při použití XFree 3.3.6 mi to jde bez problému samo, v XFree 4.3.0 mi však obraz zhasíná a problikává.

Odpověď. Nejlepší je použít některou z webových kalkulaček.

• http://xtiming.sourceforge.net/cgi-bin/xtiming.pl
• http://koala.ilog.fr/cgi-bin/nph-colas-modelines
• http://www.hut.fi/Misc/Electronics/faq/vga2rgb/calc.html
• http://www.dkfz-heidelberg.de/spec/linux/modeline/
• http://www.dynaweb.hu/opensource/videogen/

Dalším řešením je prozkoumání souboru /var/log/XFree.0.log. Jsou v něm informace z běhu serveru. Mezi nimi je také možné nalézt modelines, které nebyly z nějakého důvodu použity. Občas lze najít i ten řádek, který můžeme využít.

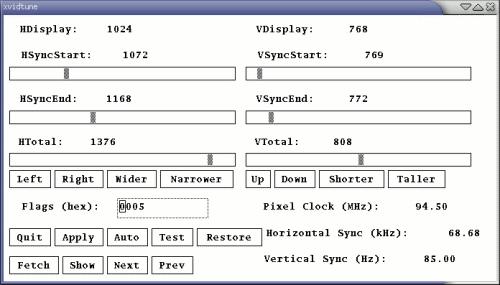

Třetí příklad, který mě napadá, je utilita xvidtune, s jejíž pomocí je možné modelines nastavit. Je to činnost na starším hardwaru potenciálně nebezpečná a celkově nepřehledná. Spusťte program z emulátoru terminálu (xterm); do něj se budou požadované informace vypisovat.

Chybové zprávy

Dotaz. Po spuštění XFree mi systém vypíše nějaké chybové hlášky, ale nestačím je při startu přečíst. Zapisují se někam do logu?

Odpověď. Ano, najdete je v již zmiňovaném souboru /var/log/Xfree.0.log. Při spuštění X serveru je stávající soubor přejmenován, obvykle získá příponu .old.

V některých systémech existuje ještě soubor .xsession-errors, který se nachází v domovském adresáři uživatele a obsahuje chybová hlášení procesů, které spouští uživatel při startu X serveru.

Automatické spouštění XFree

Dotaz. Chtěl bych, aby se mi XFree s KDE spustilo hned při startu. Abych nemusel pokaždé psát startx. Nikde jsem nenašel tuto volbu. Asi jsem blbě hledal, můžete mi helpnout?

Odpověď. Existují v podstatě dva způsoby jak spustit grafický server.

Příkazem startx z terminálu. Musí se to udělat ručně a spustíme tak pouze vybrané prostředí (KDE, GNOME, fluxbox, xfce nebo libovolné jiné).

Pomocí runlevelu neboli úrovně běhu systému. Systém se vždy nachází v některém runlevelu. Jeden je při načítání, další je pro přechod do víceuživatelského, nebo jednouživatelského režimu, další je pro podporu síťového prostředí, jiný je pro ukončení běhu systému. Existuje také runlevel pro grafické prostředí. Pro každou úroveň jsou v konfiguračních souborech stanoveny programy a služby, které se mají spustit, případně ukončit.

# Takto jsou runlevely definovány ve Slackware # 0 = zastavení systému # 1 = jednouživatelský (správcovský) režim # 2 = nepoužito, stejné jako 3 # 3 = víceuživatelský režim, standard # 4 = spuštění XFree se správcem přihlášení XDM, KDM, nebo GDM # 5 = nepoužito, stejné jako 3 # 6 = reboot # ###################################################### # # Takto jsou runlevely definovány v SUSE 9.1 # # runlevel 0 je zastavení systému - nepoužívat jako standard! # runlevel 1 je jednouživatelský režim # runlevel 2 je víceuživatelský režim bez podpory sítě # runlevel 3 je víceuživatelský režim s podporou sítě # runlevel 4 není použit # runlevel 5 je víceuživatelský režim s podporou sítě a XFree # runlevel 6 je restart systému - nepoužívat jako standard!

Pro XFree je to runlevel číslo 4, v některých distribucích 5. Příkaz pro manuální změnu runlevelu je telinit cislo-runlevelu. Takto může správce systému (root) manuálně měnit stav, ve kterém se systém nachází.

Pro nastavení průběhu startu systému existuje soubor /etc/inittab. V něm najdeme řádek

# Default runlevel. (Do not set to 0 or 6) id:4:initdefault:

Číslo stanoví runlevel, do kterého se systém přepne po dokončení startovacích rutin. Uvedený příklad je pro Slackware. Dvojtečky jsou důležité!

Jak shodit XFree?

Dotaz. Ahoj, jak mám shodit XFree server? Potřebuju nainstalovat nvidia ovladače, a nevím jak shodit XFree.

Odpověď. Pokud máte X server spuštěný výše uvedeným způsobem, jediná možnost obvykle bývá přepnout se na některou konzoli (na třetí např. Ctrl-Alt-F3), přihlásit jako root a zadat příkaz pro přepnutí do víceuživatelského režimu bez grafického prostředí. Tedy ve Slackwaru např. příkazem telinit 3. Po provedení změn v konfiguraci XFree se vrátíte do čtvrtého runlevelu příkazem telinit 4.

Pokud nemáte v konfiguračním souboru zakázanou klávesovou zkratku (parametr DontZap), lze X server shodit kombinací Ctrl-Alt-Backspace. Více informací najdete v popisu sekce ServerFlags v prvním díle tohoto seriálu.

Tento postup je ale účinný pouze v případě, že jste X server spustili příkazem startx; pouze v tomto případě se okamžitě dostanete do terminálu. Pokud používáte správce přihlášení XDM, KDM nebo GDM, celý grafický systém se pouze restartuje a znovu se zobrazí nabídka k přihlášení. Z toho vyplývá, že můžete (za běhu X) provést změny, přepnout se do X a klávesovou kombinací Ctrl-Alt-Backspace je restartovat. Jde opravdu o tvrdý restart, žádná data se neukládají, tak si je nezapomeňte uložit!

Server se znovu spustí a načte již novou konfiguraci. (Neplatí pro font server, ten je nutné restarovat ručně. To je ale nutné pouze v případě, že provádíte změny v jeho nastavení.)

Instalace karty

Dotaz. Potřebuji nainstalovat ovladače grafické karty, ale nevím kde začít. Instalace přiřadila kartu do generické skupiny "VESA". Přesné označení typu to asi nebude, asi spíš výrobce. Bohužel ani nevím, jak ty informace získat (tištěné materiály nemám k dispozici). Lze tu kartu detekovat automaticky? Půjde vůbec rozchodit?

Program lspci

Odpověď. Začít bychom měli utilitou lspci, která zobrazí zařízení sběrnice.

# lspci 00:00.0 Host bridge: VIA Technologies, Inc. VT8366/A/7 [Apollo KT266/A/333] 00:01.0 PCI bridge: VIA Technologies, Inc. VT8366/A/7 [Apollo KT266/A/333 AGP] 00:0a.0 Multimedia video controller: Brooktree Corporation Bt878 Video Capture (rev 11) 00:0a.1 Multimedia controller: Brooktree Corporation Bt878 Audio Capture (rev 11) 00:0b.0 Multimedia audio controller: Ensoniq ES1371 [AudioPCI-97] (rev 06) 00:10.0 USB Controller: VIA Technologies, Inc. USB (rev 80) 00:10.1 USB Controller: VIA Technologies, Inc. USB (rev 80) 00:10.2 USB Controller: VIA Technologies, Inc. USB (rev 80) 00:10.3 USB Controller: VIA Technologies, Inc. USB 2.0 (rev 82) 00:11.0 ISA bridge: VIA Technologies, Inc. VT8235 ISA Bridge 00:11.1 IDE interface: VIA Technologies, Inc. VT82C586/B/686A/B PIPC Bus Master IDE (rev 06) 00:12.0 Ethernet controller: VIA Technologies, Inc. VT6102 [Rhine-II] (rev 74) 01:00.0 VGA compatible controller: ATI Technologies Inc Radeon RV100 QY [Radeon 7000/VE]

Jak je vidět z výpisu, grafická karta má BusID 1:00.0. To je také první parametr, který zapíšeme ve formě

PCI:sběrnice:zařízení:funkce

do sekce Device. Hodnota PCI:1:0:0 odpovídá v tomto případě AGP kartě.

Section "Device"  Identifier "radeon0"  Driver "radeon" # volitelne "ati"  VendorName "ATI Radeon VE"  Option "AGPMode" "4"  Option "ForcePCIMode" "on"  Option "AGPFastWrite" "on"  BusID "PCI:1:0:0" EndSection

Nálepka

Nepodceňujme také nálepky na samotném zařízení, mnohdy pro identifikaci postačují. Jen je nutné stroj rozdělat a trošku se potrápit při vytahování karty a dýchání x let staré prachové usazeniny...

Samotný X server

Samotný X server má také metody pro detekci hardwaru - nejsou ale tak spolehlivé jaké první řešení.

X -scanpci nebo X -probeonly

Poté již následuje pouze hledání na Internetu a zkoušení různých kombinací. Režim VESA běží, pokud je mi známo, pouze v pevně stanovených frekvencích; pokud je váš monitor nepodporuje, bývá právě tohle jádrem problému. Je třeba experimentovat. Tohle se ale týká pouze starých karet, nové takové problémy nemívají.

Změna rozlišení za běhu

Dotaz. Nevíte někdo jak změnit rozlišení v Xkách (ne jenom velikost zobrazované plochy) pomocí nějakého programu? Mám na mysli něco jako je ve Win98 ikonka vpravo dole, na kterou když poklepu, rozbalí se nabídka možných rozlišení a když na jedno z nich kliknu, rozlišení se změní, tedy bez toho, abych musel editovat konfigurak Xek.

Odpověď. Pokud máte v konfiguračním souboru definováno více režimů a povoleny klávesové zkratky, lze rozlišení přepínat pomocí Ctrl-Alt-šedé plus a Ctrl-Alt-šedé mínus. Více v prvním dílu.

Existuje ale také rozšíření X serveru (načítá se obvykle automaticky), které umožňuje přepínání podle možností karty (není třeba režimy explicitně definovat). Nazývá se XRandr, jedná se o relativní novniku, které ještě nemá žádoucí podporu a není stoprocentně funkční ve všech kombinacích. Nové KDE nebo GNOME jej však samozřejmě podporují.

Někdy musí nastat konec

Problematice bychom se mohli věnovat ještě dlouho, právě proto máme diskuze. Já jen doufám, že jsem tímto shrnutím pomohl někomu zkrátit čas při nastavování grafického systému Linuxu.
