HW novinky: Miniaturní počítač s AMD Fusion

4. 3. 2011 | David Ježek | Hardware | 5343×

V dnešním dílu si konečně ztrestáme ty hlavní resty z posledních týdnů. Výstava CES byla co do novinek vskutku výživná, právě probíhající CeBIT je o dost poklidnější, takže je na takovouto postarší rekapitulaci čas. Ale nebojte, nebude to nuda, protože jedním z hlavních restů bylo uvedení GeForce GTX 560 Ti a též low-endové GeForce GT 440. Podíváme se i na zajímavé modely prvně jmenované, dále pak na jeden opravdu maličký počítač na bázi AMD Fusion a také se vrátíme k chybě v SATA řadiči Intelova čipsetu pro platformu Sandy Bridge.

Obsah

• Závažná chyba v čipsetech Intel pro "Sandy Bridge"
• Nvidia GeForce GTX 560 Ti
• Nvidia GeForce GT 440
• Miniaturní počítač s AMD Fusion

Závažná chyba v čipsetech Intel pro "Sandy Bridge"

Navraťme se krátce k chybě v čipsetech Intel řady 6 (P67, H67), které byly součástí uvedení platformy Sandy Bridge a kde se objevil jeden jediný vadný tranzistor, který způsobil závažnou chybu v řadiči 3,0Gbps SATA. Podrobnosti v nedávných hardwarových novinkách.

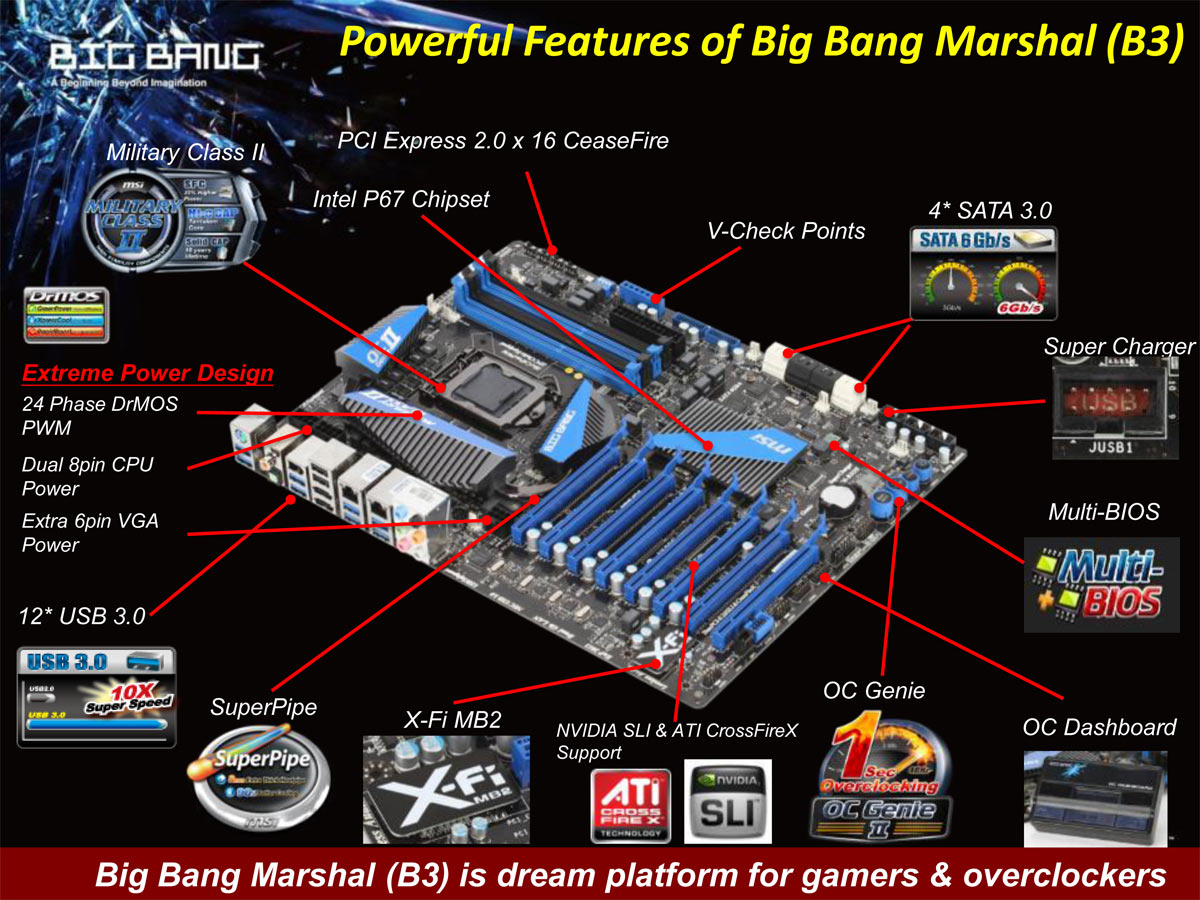

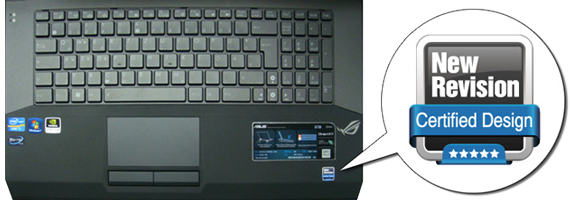

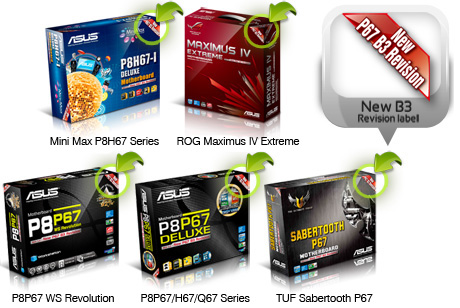

Již touto dobou se trh pomalu plní novými revizemi základních desek všech výrobců. Pokud po Sandy bridge pokukujte, vybírejte z desek, které nesou označení „B3“ v názvu, takto značí Intel třetí revizi čipsetů, které mají chybu opravenu a výrobci motherboardů to převzali. Na sestavách a noteboocích různých výrobců můžete narazit na označení ve stylu „New Revision“, identifikaci „B3“ pak může poskytovat i BIOS/EFI základní desky a výrobci dávají k dispozici jednoduché utility, které i neznalému uživateli řeknou, pokud by měl zařízení na „B2 desce“ připojeno na 3,0Gbps port, že jej má přehodit na jiný port (určeny jsou ale pro Windows).

Nvidia GeForce GTX 560 Ti

Výrazně zajímavější z obou uvedených grafik je nepochybně GeForce GTX 560 Ti (ano, Nvidia v generaci 500 oživila označení „Ti“ známé z řad GeForce 2/3/4), se kterou Nvidia navazuje na velmi slušné tažení modelu GTX 460. Stejně jako GeForce GTX 580 nese vylepšené, co do počtu CUDA jader plně aktivované GPU z GeForce GTX 480 (ze 480 CUDA jader jsme se dostali na plných 512, pro která bylo GPU navrženo, plus jsou zde vylepšení v oblasti tesselace atd.), tak i model GTX 560 Ti nese plně aktivované a vylepšené GPU z GeForce GTX 460. Není zde tedy pouhých 336 CUDA jader, GPU má plně aktivované všechny výpočetní bloky, tedy 384 CUDA jader.

Adekvátně je v rámci posledního aktivovaného bloku i o něco více texturovacích jednotek, z 56 povýšila karta na 64, výkon v této oblasti jde tedy ruku v ruce s výpočetním, pouze ROP jednotek zůstalo stejně, ty byly aktivovány již v minulé generaci, nejsou přímou částí výpočetních bloků GPU. Frekvenčně Nvidia GPU navíc zrychlila z 675/1350 MHz (GPU/CUDA jádra) na 822/1644 MHz, GeForce GTX 560 Ti je tak nepochybně výbornou kartou pro hry i výpočty, která dokáže zatopit konkurenčním Radeonům ve své cenové třídě. Z hlediska Linuxu či FreeBSD asi netřeba dodávat, že Nvidia pro tyto systémy sama vyvíjí uzavřené ovladače, takže pokud nelpíte tolik na „ideologickou čistotu“ systému, pak vám bude fungovat vše potřebné, včetně hardwarové akcelerace videa přes VDPAU.

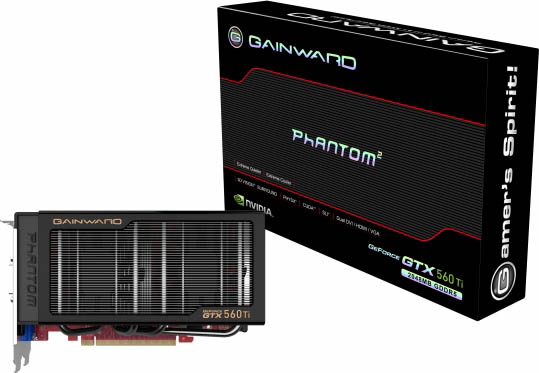

Karta standardně nese 1 GB GDDR5 pamětí, již se však objevily i 2GB varianty (Gainward na fotografii). Stejně jako v případě skvěle taktovatelné GTX 460, lze i model GTX 560 Ti škádlit k vyšším frekvencím, někteří výrobci mají na trhu karty s až 1GHz GPU. V takovém případě se výkon karty v single-precision dá počítat někde kolem 1,5 TFLOPs. Dvorní výrobci „zelených grafik“ v tuto chvíli mají v nabídce GTX 560 Ti už někde od 5 000 Kč, pro herní PC, bez ohledu na operační systém, je GTX 560 Ti výbornou volbou, která utáhne vše i ve vysokých rozlišeních (1920×1200 i vyšších).

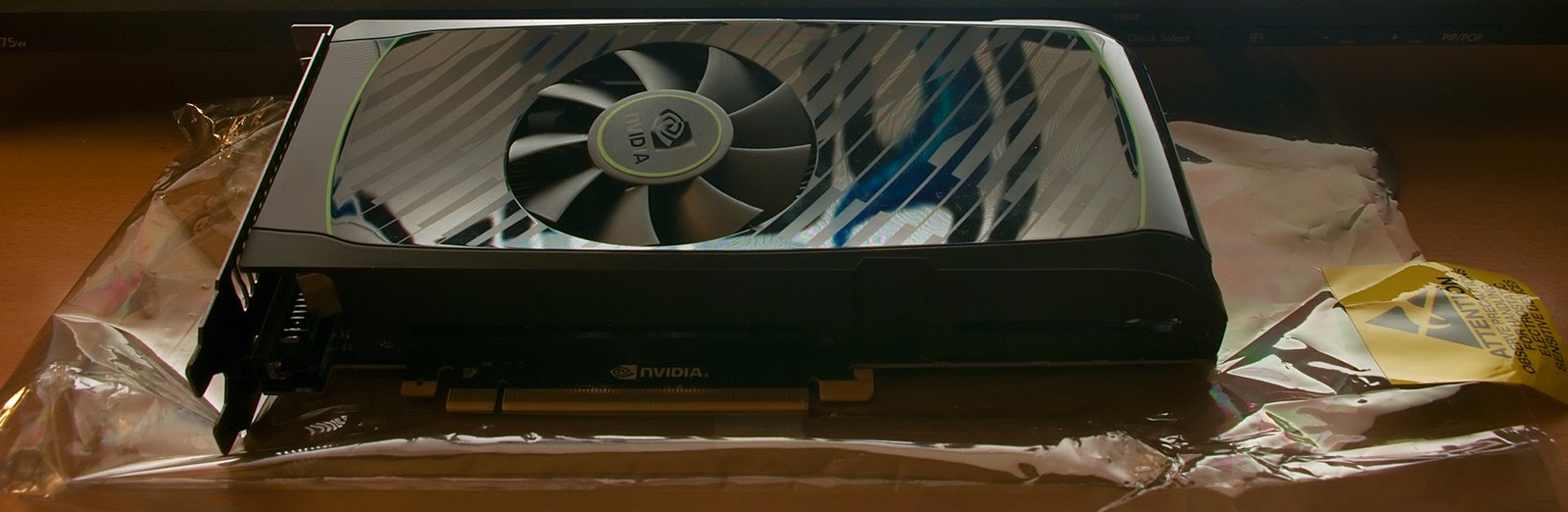

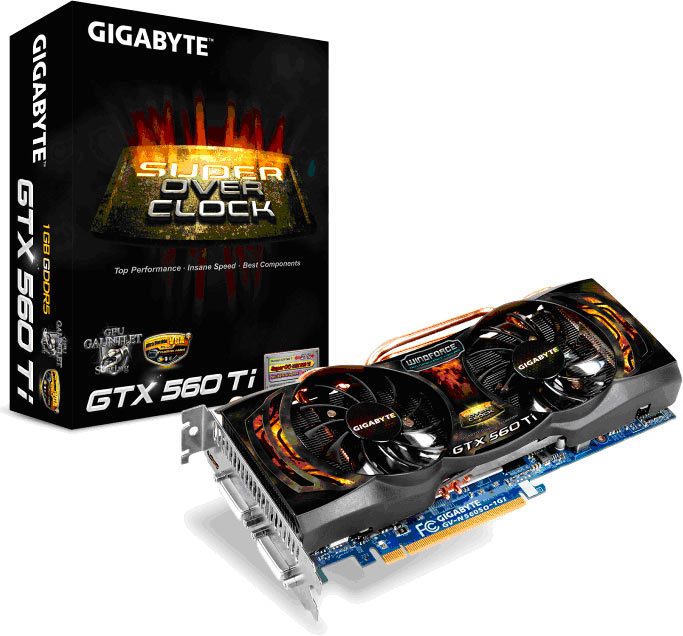

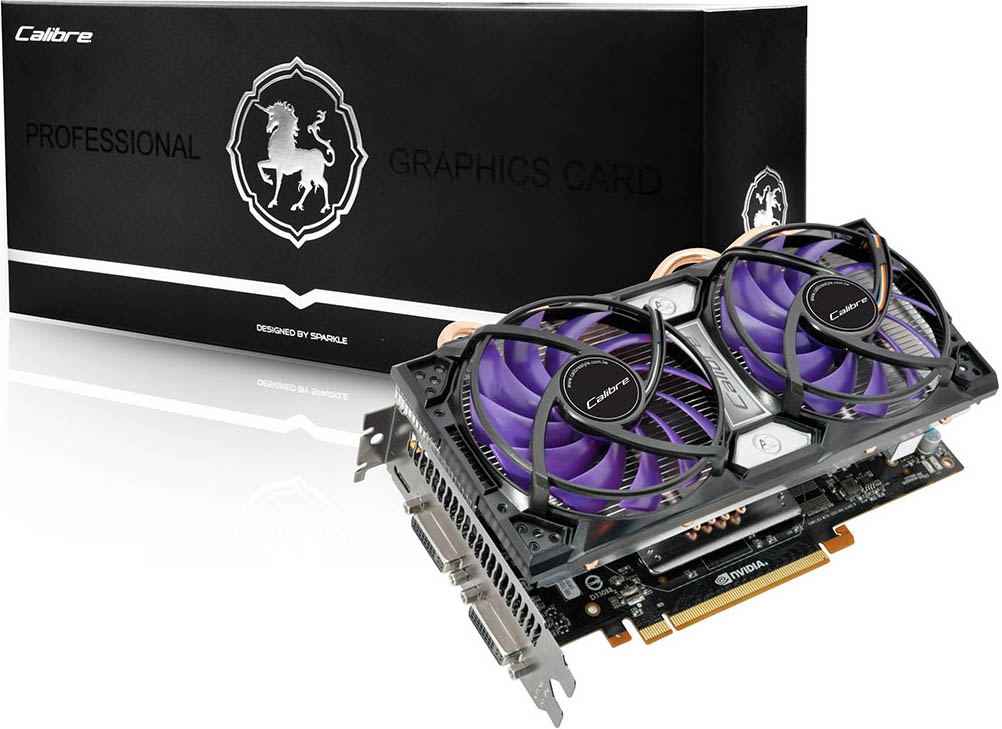

Oproti referenčnímu chladiči, který je na první fotografii v tomto článku, sahají výrobci 1GHz variant obvykle po víceventilátorovém řešení. Na následujících fotografiích jsou karty od Sparkle a Gigabyte, obě s 1GHz GPU, tedy 2GHz CUDA jádry.

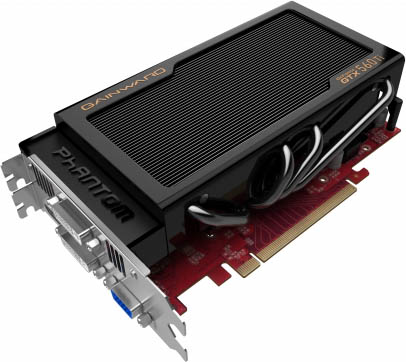

Poslední zajímavostí jsou pak pasivně chlazené karty, jako třeba 1GB verze od Gainwardu – v případě této značky automaticky počátejte se shodnými kartami pod značkou „Palit“, tato firma ve skutečnosti za Gainwardem stojí.

Nvidia GeForce GT 440

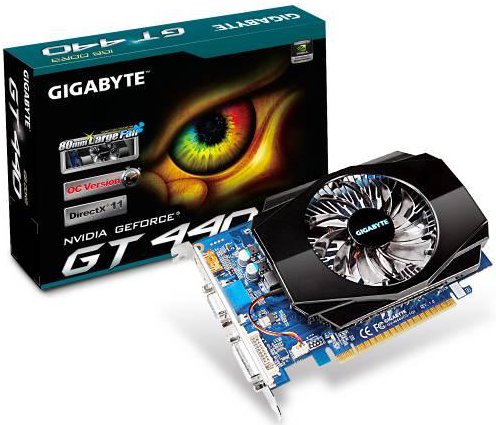

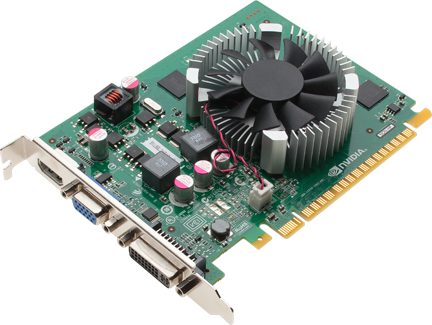

Naprosto nezajímavou pro většinu smrtelníků se pak jeví druhý počin Nvidie posledních týdnů. GeForce GT 440 jsme tu již před časem měli, to šlo o OEM kartu pro velké výrobce, takže možná řadě z vás tento model se 144 CUDA jádry tepe v nějaké sestavě. Nvidia překlopila GT 440 i do maloobchodu, ale udělala to velmi nehezky. Retailová GeForce GT 440 totiž nenese 144, ale jen 96 CUDA jader a i další parametry jakoby „vypadly z pr...“ starší GeForce GT 430. Oproti ní má GT 440 v podstatě jen navýšené frekvence (ale s nimi i výrazně spotřebu) a nasazení vedle DDR3 také pamětí GDDR5.

Trochu málo na to, že GT 430 u nás stojí kolem 1 200 Kč, zatímco GT 440 kolem 1 600 a další modely (nemluvě o konkurenčních) jsou „co by kamenem dohodil“. Tato karta je spíš takový malý podvod, moc se jí nevyplatí kupovat, protože pokud chcete něco „malého pro HTPC“, pak je zde G210 či GT 430, pokud něco na hraní, vyplatí se sáhnout minimálně po GeForce GTS 450 - nemluvě o tom, že za pár dnů je tu GeForce GTX 550 Ti, která zase s trhem trošku zacvičí.

Miniaturní počítač s AMD Fusion

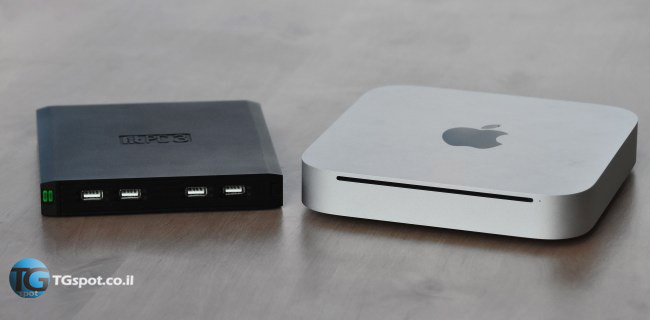

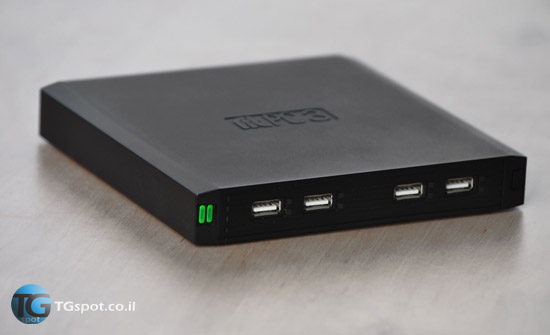

AMD Fusion se svým extrémně nízkým TDP dává možnost stavět opravdu malinkaté počítače, před kterými by se často i Mac Mini zastyděl. Jedním takovým disponuje firma CompuLab, která v rámci své produktové řady povýšila miniaturní krabičku, jíž vidíte na fotografiích, z platforem AMD Geode a Intel Atom právě na Fusion.

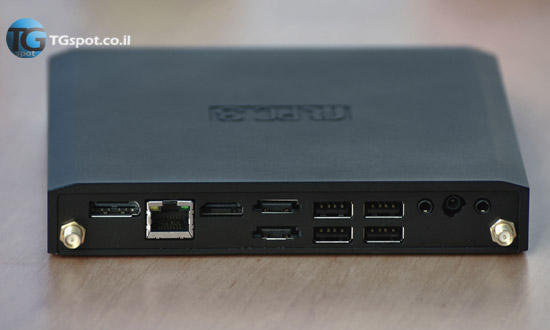

Fit-PC3 má rozměry 16×16×2,5 cm, přičemž v útrobách ukrývá procesor AMD G-T56N (1,6GHz dvoujádrový s Radeonem HD 6310, celkové TDP = 18 W), nebo G-T40N (1,0GHz s Radeonem HD 6250, zde je TDP již jen 9 W, viz přehled Fusion APU v posledním dílu hardwarových novinek), v obou případech doprovázené až 4 GB paměti a 2,5" pevným diskem. Dále nechybí Wi-Fi 802.11n, z výstupů pak HDMI a DisplayPort, takové DVI by se na šasi těchto rozměrů dávalo opravdu špatně.

Fit-PC3 se na trhu objeví na přelomu května a června, cena je zatím tajemstvím.

K AMD Fusion se asi sluší dodat, že AMD poskytuje softwarovou podporu pro Linux včetně grafických ovladačů, až bude chvilka, zkusíme se na Fusion podívat trochu blíže.
