VLC - 4 (začínáme streamovat)

5. 9. 2006 | Jiří Poláček | Multimédia | 45790×

Hlavní devizou VLC je nepochybně možnost streamování – vysílání multimediálního obsahu po síti. Následující text lehce nastiňuje široké možnosti takového počínání a podrobněji se pak věnuje základnímu vysílacímu modulu a problematice vícesměrového vysílání (multicast).

Vysílací moduly

K vysílání ve VLC slouží parametr sout, za kterým může být definice nastavení dlouhá přes několik řádků. Začneme ale jednoduchým příkladem – vysílejme libovolný videosoubor via protokol HTTP:

vlc video.avi --sout http/ts:localhost:6543

Takovéto vysílání přehrajeme již známým způsobem:

vlc http://localhost:6543

Příklad využívá zjednodušené syntaxe nastavení streamování, u kterého se automaticky předpokládá standardní modul vysílání. Plná verze zápisu toho stejného by vypadala následovně:

vlc video.avi --sout \
 '#standard{access=http,mux=ts,dst=localhost:6543}'

Ve složených závorkách jsou definována nastavení modulu, jehož jméno je před závorkami; modul standard z příkladu je pouze jedním z několika dostupných:

standard

Nebo jen std je základním výstupním modulem, data vysílá vybraným protokolem (HTTP, UDP, file atd.) ve vhodném kontejneru (TS, PS, OGG, ASF, AVI atd.), viz dále.

duplicate

Umožňuje k multimediálnímu zdroji přistupovat vícekrát, s jeho pomocí je například možné elegantně streamovat více programů digitálního televizního vysílání.

transcode

Provádí překódování vstupu, tj. myslitelné obvyklé úpravy jako změna kodeku, kvality, rozlišení či nasazení některých filtrů.

display

Přehrává vstup jako obvykle, ve spojení s duplicate je možné se na nějaký film dívat a zároveň jej vysílat dále po síti.

rtp

Vysílá po síti protokolem RTP – Real-time Transport Protocol, který je definován RFC 3550.

es

Jako zkratka od Elementary Streams; modul separuje jednotlivé složky zdroje, typicky od sebe oddělí hudební a obrazovou složku.

První várka příkladů

Jak již je v popisech naznačeno, moduly lze společně různě kombinovat, zejména je řadit do posloupností (oddělovačem je dvojtečka) a zanořovat do modulu duplicate. Ukažme si to na pár obecnějších příkladech (konkrétní volby vysílání a kódování se dozvíme později):

vlc video.avi --sout \
 '#duplicate{dst=display,dst=standard{volby vysílání}}'

Video bude přehráváno lokálně a zároveň dále vysíláno po síti.

vlc cdda:// --sout \
 '#transcode{volby kódování}:std{volby vysílaní}'

Přehrávané hudební cédéčko bude nejdříve překódováno a po té vysíláno.

vlc mojeradio.pls --sout \
 '#duplicate{dst=std{volby vysílaní},\
dst=transcode{volby kódování}:std{volby vysílaní}}'

Vysílání internetového rádia – v plné kvalitě na jedné adrese a překódované do nižší kvality na adrese druhé.

Jednotlivé moduly samozřejmě mají hromadu možností k nastavování. Na ty nejdůležitější se nyní podíváme.

Vysíláme pomocí modulu standard

Modul standard posílá multimediální zdroj jedním ze základních protokolů na místo určení – do souboru nebo po síti. Důležité jsou jeho následující parametry:

access

Definuje výstupní metodu vysílaného zdroje, tj. vhodný internetový protokol:

• http, https, mmsh – Vysílání na principech webového serveru (včetně varianty s SSL); MMS je podporováno pouze zapouzdřené v HTTP.
• udp, rtp – (Jedno)směrové (unicast) nebo vícesměrové (multicast) vysílaní na vybranou adresu a port pomocí nespolehlivého UDP.
• file – Uložení přehrávaného multimediálního zdroje do souboru.

mux

Kontejner, v kterém jsou multimédia vysílána – dlužno mít na paměti, že některé kontejnery jsou vhodné jen pro některé kodeky a stejně tak nemusí podporovat všechny výstupní metody.

• ts – Transportní varianta formátu MPEG2 (Transport Stream), standard pro šíření digitální televize; kontejner podporuje veškeré výstupní metody a nejširší portfolio kodeků.
• ps – Klasická varianta MPEG2 (Program Stream), standard pro filmy na DVD; výstupní metody jsou omezeny na file a http, také podpora kodeků je užší.
• ogg – Kontejner z projektu Xiph; podporuje kodeky z jmenovaného projektu plus MPEG, výstupními metodami jsou opět http a file.
• asf, asfh – Kontejnery Microsoftu se svými specifiky.
• avi, mov, mp4 – Kontejnery, jejichž jedinou výstupní metodou je file.

dst

Již zmiňované místo určení, jehož význam se lehce mění v závislosti na zvolené výstupní metodě. Pokud je vybrán file, dst samozřejmě udává soubor, do kterého se má ukládat; u metod udp a rtp cílovou adresu a u ostatních metod síťové rozhraní, na kterém má VLC naslouchat požadavkům ve tvaru adresa:port/cesta.

Druhá várka příkladů

Nyní již s konkrétními volbami vysílání:

vlc http://www.live.cz/radio/beat128.ogg.m3u --sout \ '#std{access=file,dst=radio.ogg}'

Uložení vysílání internetového rádia do souboru:

vlc video.avi --sout '#std{access=mmsh,mux=asfh,dst=:7880/video}'

Vysílání, ke kterému se může připojit i Windows Media Player na adrese mms://<počítač>:7880/video – bez specifikace IP či jména počítače naslouchá VLC na všech síťových rozhraních.

vlc dvdsimple:// --sout http/ts:localhost:8080 --sout-all

Globální parametr sout-all zajistí, že vysílány budou všechny dostupné proudy streamovaného filmového DVD, tj. veškeré zvukové stopy i titulky.

vlc video.avi --sout '#std{access=udp,mux=ts,dst=192.168.0.5}' --ttl 5

Směrové vysílání (unicast) k počítači s adresou 192.168.0.5 na výchozím portu 1234. Volba ttl nastavuje životnost paketu – počet aktivních prvků sítě, přes které může vysílaný proud dat projít.

vlc video.avi --sout '#std{access=udp,mux=ts,dst=239.255.0.5}'

Vícesměrové vysílání (multicast) na adresu 239.255.0.5; klienti, kteří chtějí přijímat takové vysílání, se musí k zadané adrese zaregistrovat (nepřehlédněte znak zavináč):

vlc udp:@239.255.0.5

Pro porovnání – pro příjem unicastu (na výchozím portu) stačí zadat pouze vlc udp:. Pokud se neorientujete v problematice vícesměrového vysílaní, čtěte následující odstavec.

Kterak na multicast

Vícesměrové vysílání je standardní součástí internetového protokolu IP, které se používá s transportním protokolem UDP. Multicast lze provozovat i s protokolem RTP, který je vystavěn právě nad UDP. Vysílající stanice posílá svůj obsah na dynamicky vznikající IP adresu z prostoru vyhrazeného pro tyto účely, klienti si pak mohou tutéž adresu zaregistrovat – k tomu slouží protokol IGMP – a přijímat tak vysílaný proud. Vícesměrovým šířením dat se šetří přenosová kapacita linky, neboť data od vysílací stanice putují pouze jednou, na druhou stranu vysílací stanice neví, kdo (všechno) je příjemcem jejího vysílání. Zmiňované rezervované adresy jsou z rozmezí 224.0.0.0–239.255.255.255, přičemž pro lokální použití jsou (zjednodušeně řečeno) rezervovány segmenty 224.0.0.0/24 a 239.0.0.0/8 (podrobnosti viz Internet Protocol Multicast).

Globální použití vícesměrového vysílání je prakticky omezeno na uživatele virtuální vícesměrové páteřní sítě MBONE, pro většinu z nás tak připadá v úvahu jen lokální použití. I zde však lze narazit na problémy; multicast musí podporovat operační systém (linuxové jádro), síťová karta a veškeré síťové prvky, přes které vysílání prochází – různé levné směrovače s ním mohou mít problémy, ty drahé jej zase mají ve výchozím nastavení vypnuté. Pro důkladnější prostudování problematiky viz seriál článků na Lupě, proslulé Multicast HOWTO, či pojmy ve Wikipedii Multicast, IP Multicast a IGMP.

Nastavení vícesměrového vysílání

Pro úspěšné provozování multicastu pod Linuxem je třeba věnovat pozornost následujícím položkám:

linuxové jádro

Podpora linuxového jádra samozřejmě nesmí chybět a obvykle také ve výchozím nastavení distribucí nechybí. V případě problémů přesto věnujte pozornost položkám IP:mutlicasting, IP:multicast routing v menu Networking – Networking Options.

síťová karta

Příznak MUTLICAST ve výpisu ip addr značí podporu vícesměrového vysílaní. U běžných ethernetových síťovek obvykle problém není, pozor však na bezdrátové síťové karty.

směrování síťového provozu

U některých konfigurací sítě může být žádoucí doplnit směrovací tabulku následujícím způsobem:

ip route add to 224.0.0.0/4 dev eth0

firewall

Také je nezbytné povolit ve firewallu protokol IGMP a všechny porty UDP, na kterých se vysílá. Používám výchozí firewall v SUSE, proto mám v /etc/sysconfig/SuSEfirewall2:

FW_SERVICES_EXT_UDP="1234"
FW_SERVICES_EXT_IP="igmp"

Analogická pravidla pro IPTABLES (bez záruky):

iptables -A INPUT -p udp --dport 1234 -j ACCEPT
iptables -A INPUT -p igmp -j ACCEPT

Oznamování vysílaného obsahu

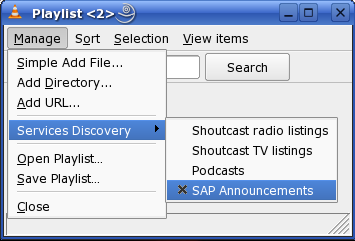

V případě funkčního vícesměrového vysílání si můžeme dopřát i onu symbolickou třešničku na dortu v podobě oznamování obsahu, který se kde vysílá. Jako příjemce obsahu tak nemusíme znát adresu zdroje, na kterém se vysílá, postačí nám v přehrávači zapnout funkci příjmu oznamování SAP a dostupná vysílání se nám „sama naladí“

Vysílaný obsah oznámíme za pomoci služby SAP – Session Announcement Protocol – zadáním parametru sap v modulu standard. Pokud něco oznamujeme, neměli bychom zapomenout připojit popisek – to zajistí parametr name:

vlc trailer.mov --sout \
 '#std{access=udp,mux=ts,dst=:1234,sap,name="Filmová ukázka"}'

Standardní port UDP pro oznamování je 9875, takže opět pozor na nastavení firewallu.

Příště

Příští díl seriálu se bude věnovat dalším vysílacím modulům, zejména transcode pro konverzi vysílaného zvuku a videa.
