VLC - 5 (pokročilé streamování)

21. 9. 2006 | Jiří Poláček | Multimédia | 35377×

Vysílání multimediálního obsahu po síti v režii přehrávače VLC media player, to nejsou jen síťové protokoly, ale též kódování zvuku a videa v reálném čase, vkládání loga a textů do videa a možnosti vícenásobného zpracování zdroje. Podívejme se, jak na to.

Kódujeme

Ačkoliv není nemožné představit si VLC jako nástroj pro převod multimédií z jednoho formátu do druhého, kódovací možnosti přehrávače jsou uzpůsobeny zejména pro streamování a tedy kódování v reálném čase. Předpoklad dostatečně rychlého počítače zajisté není třeba zdůrazňovat. Mezi nejdůležitější parametry modulu transcode pro nastavení kódování tedy patří:

• vcodec, acodec – zadání kodeku pro video a audio, nejpoužívanější jsou mp2v, mp4v, mjpg, theo a h263 pro video a mpga, mp3 a vorb pro audio; kompletní výčet lze nalézt ve wiki
• vb, ab – šířka datového toku pro odpovídající složky
• venc, aenc – volitelně lze specifikovat kodér, kromě ffmpeg se nabízí theora a x264 pro video a vorbis a speex pro audio
• fps, samplerate – mění frekvenci videa a zvuku
• scale, width, height – mění velikost videa
• cropleft, cropright, croptop a cropbottom – ořezávají video o zadaný počet řádků / sloupců
• audio-sync – udržuje zvukovou složku synchronizovanou s obrazovou složkou
• deinterlace – filtr pro odstranění prokládání obrazu

Při volbě kodeku je třeba pamatovat na zadání vhodného kontejneru ve výstupním modulu. Například platí, že pro vysílání protokolem UDP lze použít pouze kontejner TS, který ovšem nepojme protokoly z projektu Xiph (Vorbis, Theora apod.); volbu té správné kombinace usnadní tabulky na stránce Streaming features list. Příklady:

vlc video.mpg --sout '#transcode{vcodec=mp4v,acodec=mp3,vb=2048,ab=128}:display'

Video překódované do MPEG-4 s datovým tokem 2 Mb, zvuk do MP3 s konstantním datovým tokem 128 kb, modul display způsobí, že video nevysíláme, ale přímo zobrazujeme na monitoru, viz dále.

vlc video.mpg --sout '#transcode{vcodec=mjpg,croptop=40,cropbottom=32}:display'

Video nahoře a dole oříznuté o zadaný počet řádků.

vlc dvb: --dvb-frequency=626000000 --dvb-bandwidth=8 \
--ts-es-id-pid --program 1 \
--sout '#transcode{deinterlace,vcodec=mp4v,vb=900,scale=0.8}:std{access=udp,mux=ts,dst=224.0.0.98}'

Vícesměrové streamování jednoho televizního programu s odstraněním prokládání a zmenšení velikosti obrazu na čtyři pětiny.

vlc video.avi \
--sout '#transcode{vcodec=h264,venc=x264,audio-sync}:std{access=http,mux=ts,dst=:6543}'

Vysílání videa překódovaného do H.264 s požadavkem na synchronizaci zvuku s obrazem.

vlc video.avi --sout '#transcode{vcodec=theo,venc=theora,acodec=vorb,aenc=vorbis}: \
std{access=file,mux=ogg,dst=vysledek.ogg}' vlc:quit

Překódování videosouboru do kontejneru OGG, po konverzi se VLC samo ukončí (pozor, podpora videokodeku Theora v přehrávači je z důvod (ne)stability prozatím experimentální a ve výchozích kompilačních volbách vypnutá).

vlc dvdsimple:// --audio-language 'en' --sub-language 'cs' \
 --sout '#transcode{vcodec=mp4v,vb=2000,acodec=mp4a,ab=128,soverlay}: \
std{access=file,mux=mp4,dst=vysledek.mp4}' vlc:quit

Ripnutí DVD s anglickou zvukovou stopou do souboru ve formátu MPEG-4. Do výsledného videa budou též zakódovány vybrané české titulky, o což se postará doposud nezmíněný parametr soverlay modulu transcode.

Filtry pro streamování

Obrazové filtry zmiňované v třetím díle lze použít pouze pro přímé zobrazení na obrazovce, tj. není možné takto upravený obraz streamovat. Do vysílaného videa však umí VLC v současné době zakomponovat logo či libovolný text, pokud se provádí konverze obrazové složky. Použitý filtr se specifikuje parametrem sfilter u modulu transcode:

vlc dvb: --sout '#transcode{sfilter=logo,vcodec=mp4v}:std{...}' \
 --logo-file tux.png --logo-position 5

Filtr logo samozřejmě do obrazu přidává logo ze souboru udaného parametrem logo-file. Pozici loga lze zadat pomocí parametrů logo-x a logo-y či jako v příkladě na jedno z devíti předdefinovaných míst pomocí logo-position. Pozice 5 znamená vlevo nahoře, pro definici dalších pozic i parametrů filtru viz vlc -p logo –-advanced.

O vložení textu do obrazu se postará filtr marq:

vlc dvb: --sout '#transcode{sfilter=marq,vcodec=mp4v}:std{...}' \
 --marq-marquee "Pouze pro soukromé použití" --marq-color 65535 \
 --marq-x 100 --marq-y 480 --marq-size 32 --marq-timeout 5000

Podle příkladu bude do televizního vysílání vložen azurový text „Pouze pro soukromé použití“ odsazený 100 bodů zleva a 480 bodů shora s velikostí písma 32 bodů, který po pěti sekundách zmizí. Stejně jako pro titulky platí, že v případě absence výchozího fontu FreeSerifBold.ttf je třeba uvést náhradu – v konfiguračním souboru či pomocí parametru freetype-font. Totéž platí i pro následující filtr time, který do obrazu vkládá aktuální čas:

vlc video.avi --sout '#transcode{sfilter=time,vcodec=mp4v}:std{...}' \
 --time-format "%H:%M:%S (%d. %m. %Y)"

Pro více informací o možnostech modulů marq a time viz vlc -p <název filtru>. Již jen dodám, že filtry lze kombinovat a jejich jména u parametru sfilter oddělujeme dvojtečkou:

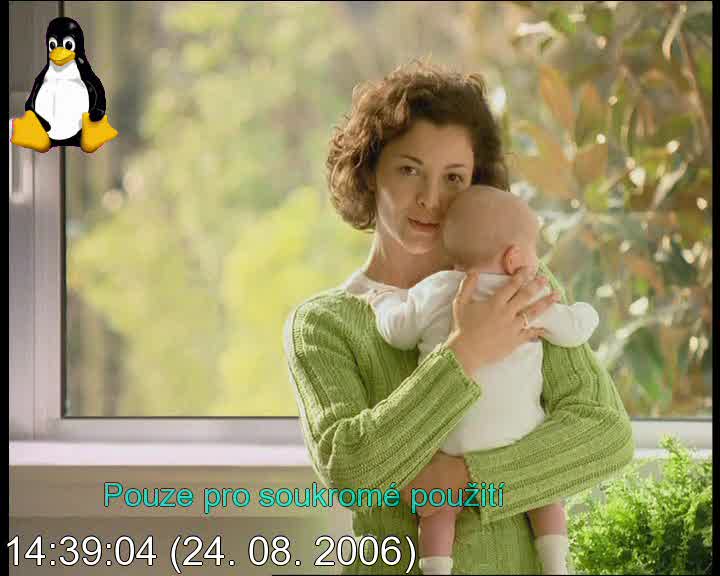

vlc video.avi --sout '#transcode{sfilter=logo:marq:time,...}:std{...}'

Vícenásobné vysílání jednoho zdroje

Modul duplicate umožňuje vybraný multimediální zdroj uchopit vícekrát a následně každou takto vytvořenou instanci nezávisle zpracovat libovolným jiným modulem. Základním parametrem je zde dst – zdroj bude duplikován právě tolikrát, kolikrát bude tento parametr v definici modulu použit; hodnotou parametru dst je pak definice libovolného jiného streamovacího modulu. Teoreticky bude počet parametrů dst nejspíš omezen typem číselné proměnné, v praxi však zejména výkonem počítače:

vlc pisnicka.mp3 --sout '#duplicate{dst=display, \
dst=std{access=udp,mux=ts,dst=239.255.0.101}}, \
dst="transcode{aenc=vorb,acodec=ogg,ab=128}: \
duplicate{dst=std{access=file,dst=prekodovano.ogg}, \
dst=std{access=http,mux=ts,dst=:8080}}"'

V příkladu jsme se rozhodli streamovat písničku několika různými způsoby. První cíl modulu duplicate směřuje na display, přehrávač tedy písničku přehraje (viz dále), druhý cíl definuje vícesměrové vysílání na adresu 239.255.0.101. Třetí cíl volá modul transcode pro překódování písničky do jiného formátu, který dále posílá vnořenému modulu duplicate, který překódovaný zvuk bude ukládat do souboru a zároveň vysílat protokolem HTTP na portu 8080. Fantazii se meze nekladou.

V případě streamování souborů na disku samozřejmě není problémem otevřít si požadováný zdroj vícekrát a použití modulu duplicate se tak vyhnout, pokud však multimediální zdroj produkuje zařízení, ke kterému nemůže zároveň přistupovat více procesů, je modul duplicate pravým požehnáním. Příkladem vhodného použití je digitální televizní vysílání – řešením sice může být streamování celého multiplexu, proč však plýtvat kapacitou sítě, když se příjemce bude dívat pouze na jeden program? O výběr nějaké části z vysílaného zdroje se stará parametr select:

vlc dvb: --dvb-frequency=626000000 --dvb-bandwidth=8 \
--ts-es-id-pid --programs=1,2,3,4 \
--sout '#duplicate{ \
  dst=std{access=http,mux=ts,dst=:8080/ct1},select="program=1", \
  dst=std{access=http,mux=ts,dst=:8080/ct2},select="program=2", \
  dst=std{access=http,mux=ts,dst=:8080/ct24},select="program=3", \
  dst=std{access=http,mux=ts,dst=:8080/ct4},select="program=4"}'

Výběr pomocí specifikace čísla programu je možný právě u televizního vysílání, kde je tato identifikace součástí vysílání (parametry ts-es-id-pid a programs nesmí chybět). Obecně lze složky multimediálního zdroje vybírat pomocí identifikátorů elementárních složek – hodnota es=<id> nebo podle typu složky – hodnoty audio, video a spu (= titulky). Pro uvedené hodnoty jsou přípustné také varianty se slůvkem no na začátku (noprogram, novideo atd.), které se interpretují tak, že se má streamovat vše kromě toho, co je vybráno.

Poznámky ke zbylým modulům

Modul display, jak již bylo řečeno v minulém díle, slouží k přímému zobrazení vysílaného zdroje na obrazovku. Užitečný je pouze ve spojení s modulem duplicate, kdy lze multimediální zdroj zároveň streamovat a sledovat. U modulu lze volitelně použít tři parametry – novideo, noaudio a delay pro vypnutí obrazové či zvukové složky a nastavení prodlevy v milisekundách:

vlc video.avi \
--sout '#duplicate{dst=std{volby vysílání},dst=display{noaudio,delay=1000}}'

Zadanou sekundovou prodlevu lze snadno ověřit naladěním vysílaného videa.

Modul es lze chápat jako rozšíření standardního modulu pro případy, kdy je zapotřebí od sebe oddělit zvukovou a obrazovou složku. Podobně jako modul standard nabízí parametry access, mux a dst, navíc však také s variantami -audio a -video pro případy, kde se nastavení zvukové a obrazové složky liší:

vlc film.avi --sout '#es{access-video=http,mux-video=ts,dst-video=:8080, \
  access-audio=file,mux-audio=ps,dst-audio=zvuk-%c.%m}'

Zatímco obrazovou složku filmu vysíláme po síti, zvuk ukládáme do souboru. Zástupný znak %c bude nahrazen označením (FourCC) kodeku a %m kontejnerem, takže soubor se ve výsledku bude jmenovat například zvuk-mpga.ps.

Modul rtp dělá v podstatě to samé, co modul standard, tj. vysílá po síti. Používá k tomu ovšem pro tyto účely určený protokol RTP s jeho vymoženostmi. O něm a o zprovoznění služby videa na přání společně s ukázkou streamování z více zdrojů zároveň bude řeč v příštím díle.
