První dny s CuBoxem

6. 6. 2012 | Luboš Doležel | Recenze | Hardware | 7648×

CuBox je miniaturní počítač izraelské firmy SolidRun. Jak je u podobných výrobků zvykem, je postaven na platformě ARM - stejně jako populární a bohužel obdobně těžko dostupný Raspberry Pi. Než se ale dostanu k napsání plnohodnotné recenze včetně všech možných benchmarků, dovolte mi vás navnadit a přiblížit vám mé první dny s CuBoxem poněkud odlehčenější formou.

Obsah

• Stručně o hardwaru
• První boot
• Jen blázen by si vybral Gentoo
• Hardwarová akcelerace
• Zvukový výstup
• Co bude v recenzi

Stručně o hardwaru

Abych vás nenutil hned zkraje odcházet na web výrobce, shrnu vám hlavní rysy CuBoxu.

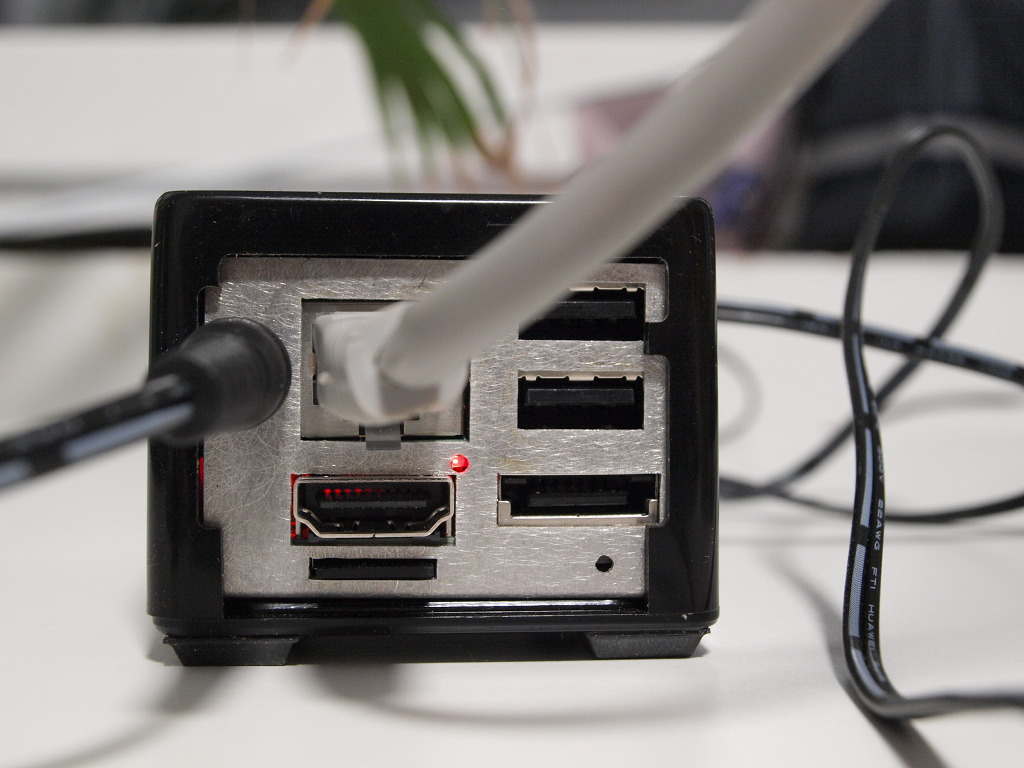

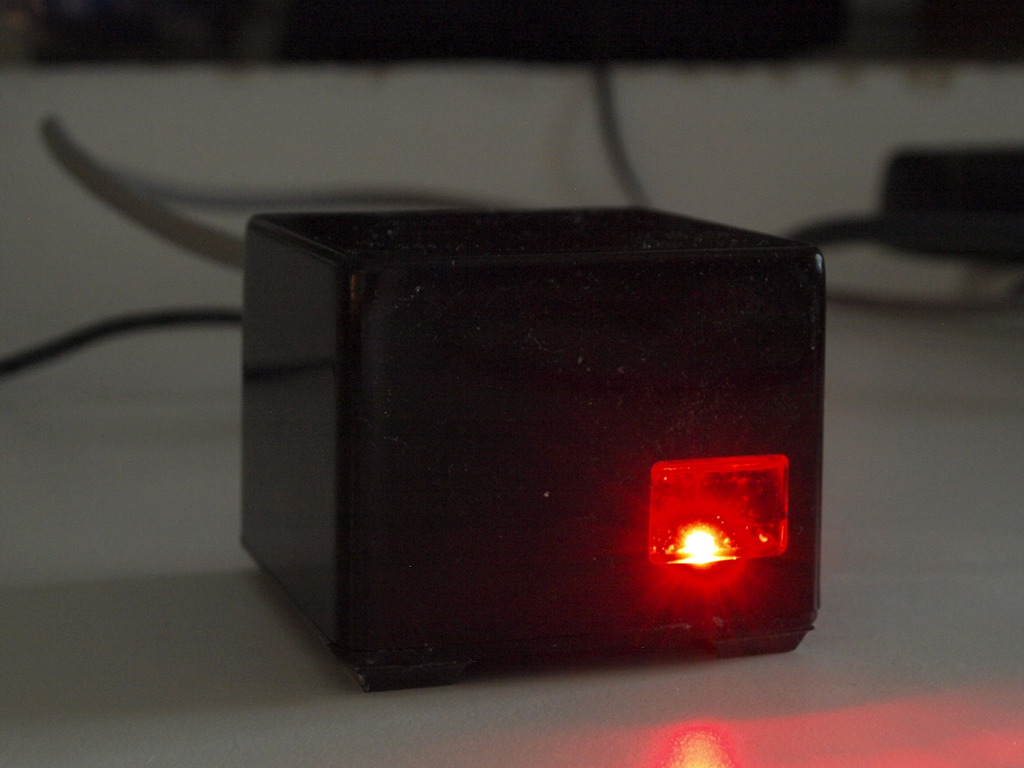

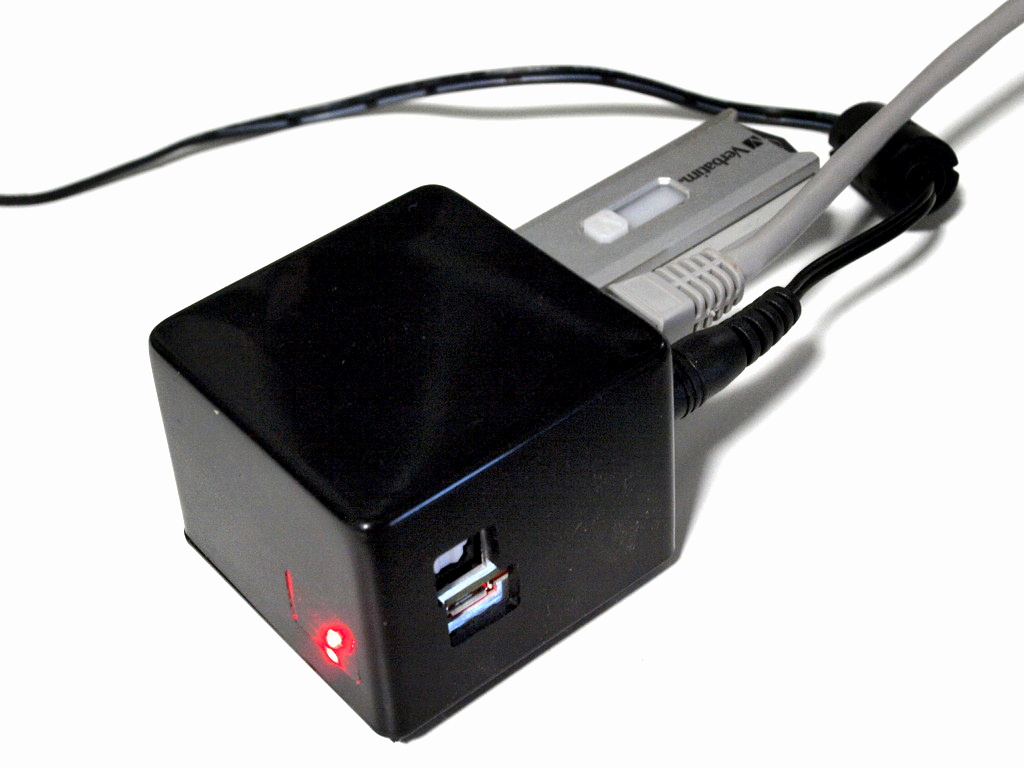

Na rozdíl od Raspberry Pi dostanete svůj miniaturní počítač v černém plastovém obalu, není tedy „nahý“. Na zadní straně najdete vstup pro napájení 5 V, HDMI výstup, dva USB porty, eSATA port, slot pro kartu microSDHC a 1 Gbit/s ethernet port včetně indikace provozu. Zboku můžete vidět S/PDIF výstup, microUSB port a zpředu pak IR příjmač a červenou diodu indikující zapnutí.

Uvnitř krabičky se skrývá následující (základem je Marvell Armada 510 SoC):

• 800MHz procesor ARMv7,
• grafický akcelerátor Vivante GC600 (podpora 2D i OpenGL ES 2.0),
• vMeta HD Video Decoder na 500 MHz s podporou H.264 při 1080p30,
• 1 GB RAM DDR3 (pro systém ve výchozím stavu zbývá 620 MB, zbytek jde grafice)
• a ještě více.

Spotřeba samotného zařízení (bez napájení USB portů) by se měla vejít do 3 Wattů. Jako zavaděč je použit obvyklý U-Boot, který umožňuje boot nejen z SD karty, ale např. i z USB disku nebo sítě.

První boot

První boot byl dosti neveselý. Přístroj jsem zapojil, ale po spuštění mi na monitoru jen krátce problikl kurzor konzole a pak už bylo jen černo. Připojil jsem tedy CuBox k notebooku pomocí kabelu od mého telefonu. CuBox má sériovou konzoli dostupnou hezky pohodlně přes port microUSB, takže s příslušným modulem v jádře pak už stačí udělat jen screen /dev/ttyUSB0 115200.

Po chvíli zkoumání přes sériovou konzoli jsem zjistil, že framebuffer konzole funguje dobře, a to na FullHD rozlišení. X.Org ale na tom samém rozlišení naběhnout nechce – s mým monitorem HP se dostane do neshod: 1920x1200 totiž HDMI transmitter na CuBoxu neumí a na 1920x1080 se nepochopitelně pohádají. Prozatím jsem rozjel nouzových 1280x1024. Mimochodem, s televizí funguje CuBox na první pokus a hned si můžete ozkoušet, že Firefox a další věci na tom fungují dostatečně rychle.

Protože hodlám používat CuBox jako tenkého klienta s pár fígly (tzn., že takové přehrávání videa bude probíhat lokálně), hned jsem zkusil spustit X -query $xdmcp_server. Xka naběhla, já jsem se úspěšně přihlásil, ale hned po naběhnutí vzdáleného Xfce Xka spadla na kontrole paměti v Glibc. Něco je někde špatně. Po další zábavě, která vypadá takto:

root@cubox:~# pidof X
473
root@cubox:~# killall X
X: no process found
root@cubox:~# pidof X
473

jsem toho předinstalovaného Ubuntu měl plné zuby a rozhodl jsem se přejít na něco jiného, co bude hlavně rychlejší. To Ubuntu totiž mj. softwarově emuluje floating point operace (softfp), i když to tento hardware umí i pomocí koprocesoru (hardfp).

Jen blázen by si vybral Gentoo

...na tak pomalém zařízení. Inu posuďte a sami se svým počítačem srovnejte, v jakých výkonnostních relacích se tu pohybujeme – výsledky z Ubuntu:

# openssl speed md5
Doing md5 for 3s on 16 size blocks: 394652 md5's in 3.00s
Doing md5 for 3s on 64 size blocks: 351976 md5's in 3.00s
Doing md5 for 3s on 256 size blocks: 265930 md5's in 3.00s
Doing md5 for 3s on 1024 size blocks: 134109 md5's in 3.00s
Doing md5 for 3s on 8192 size blocks: 23876 md5's in 3.00s
OpenSSL 0.9.8k 25 Mar 2009
built on: Tue Jan 31 12:12:13 UTC 2012
options:bn(64,32) md2(int) rc4(ptr,int) des(idx,risc1,4,long) aes(partial) blowfish(idx)
compiler: cc -fPIC -DOPENSSL_PIC -DZLIB -DOPENSSL_THREADS -D_REENTRANT -DDSO_DLFCN -DHAVE_DLFCN_H -DL_ENDIAN -DTERMIO -O2 -Wa,--noexecstack -g -Wall
available timing options: TIMES TIMEB HZ=100 [sysconf value]
timing function used: times
The 'numbers' are in 1000s of bytes per second processed.
type             16 bytes     64 bytes    256 bytes   1024 bytes   8192 bytes
md5               2104.81k     7508.82k    22692.69k    45775.87k    65197.40k

Na druhou stranu je Gentoo vlastně dobrá volba, protože právě na takové herce se bude každá optimalizace hodit. Zásadní je nenechat CuBox v kompilaci napospas.

Prvním krokem bylo vytvoření crosskompilátoru na domácím (podstatně výkonnějším) serveru. Pak jsem na serveru rozbalil Gentoo stage3, vyexportoval ji přes NFS (nebudu kompilovat na pomalé SD kartě), na CuBoxu jsem se chrootnul a zkusil jsem první emerge. Tak pomalou kompilaci jsem už hodně dlouho neviděl – připomnělo mi to, když jsem jako osmiletý kluk proháněl MSVC++ na Pentiu 1 na 166 MHz. Ale teď CuBoxu trochu křivdím – než P1 rychejší je a hlavně má víc paměti.

Bohužel ani distcc v pump režimu se neukázalo býti přijatelně rychlé. Pak jsem zkusil qemu-arm a užitečný nástroj proot. Kompilace pod QEMU běží rychleji než nativně na CuBoxu. Navíc mi na serveru nedochází paměť, a tak se vyhnu zběsilostem jako swapování na flash disk (zdravím Windows a jejich TurboBoost) nebo na NBD (Network Block Device). Dalším řešením ale bylo sestavení jednoduchého skriptu, který spouští emerge v režimu crosskompilace. Za chvíli jsem takto ale systém dostal do stavu, kdy spuštění Bashe vyvolalo reakci Segmentation fault.

Teď už raději zase kompiluji přes noc přímo na CuBoxu, než pak muset hasit, co se kde pokazilo (co jsem kde pokazil).

A zatímco se Gentoo kompiluje, tak já přemýšlím, co mě vlastně čeká... OpenSSL z Gentoo stage3 dává tyto výsledky:

# openssl speed md5
Doing md5 for 3s on 16 size blocks: 506864 md5's in 3.00s
Doing md5 for 3s on 64 size blocks: 443697 md5's in 3.00s
Doing md5 for 3s on 256 size blocks: 316080 md5's in 3.00s
Doing md5 for 3s on 1024 size blocks: 147246 md5's in 3.00s
Doing md5 for 3s on 8192 size blocks: 24673 md5's in 3.00s
OpenSSL 1.0.0g 18 Jan 2012
built on: Wed Mar  7 20:58:12 Local time zone must be set--see zic manual page 2012
options:bn(64,32) rc4(ptr,char) des(idx,cisc,16,long) aes(partial) idea(int) blowfish(ptr)
compiler: armv7a-hardfloat-linux-gnueabi-gcc -fPIC -DOPENSSL_PIC -DZLIB -DOPENSSL_THREADS -D_REENTRANT -DDSO_DLFCN -DHAVE_DLFCN_H -DL_ENDIAN -DTERMIO -Wall -DOPENSSL_BN_ASM_MONT -DSHA1_ASM -DSHA256_ASM -DSHA512_ASM -DAES_ASM -O2 -pipe -march=armv7-a -mfpu=vfpv3-d16 -mfloat-abi=hard -fno-strict-aliasing -Wa,--noexecstack
The 'numbers' are in 1000s of bytes per second processed.
type             16 bytes     64 bytes    256 bytes   1024 bytes   8192 bytes
md5               2703.27k     9465.54k    26972.16k    50259.97k    67373.74k

...což je znatelné přilepšení.

V jednu chvíli jsem si už myslel, že jsem poškodil ethernetový port nešetrným vytažením kabelu. Nakonec se jen ukázalo, že port je trochu háklivý na zapojení drátů – asi to mám v téhle zásuvce nějak divně (ale notebooku to vůbec nevadí), v jiné to už zase funguje.

Hardwarová akcelerace

Hardwarová akceleraci je důležitou věcí, pokud chcete na CuBoxu dělat něco víc než jen brouzdat po webu. Hardwarově je zde akcelerována 2D i 3D (OpenGL ES) grafika, stejně tak jako různé formáty videa (až do 1080p H.264), formáty obrázků (např. JPEG), ale i zvukové formáty.

Toť výcuc z informačního letáku a dalších „datasheetů“. Podstatné je, kolik toho out of box vlastně bude fungovat. Na Ubuntu asi rozchodíte akceleraci videa přes GStreamer (i když jsou na to dost stížnosti), ale na Gentoo mě všechno bude čekat od píky.

Prvním cílem je tedy rozchodit akcelerovaný framebuffer dovefb pod X.Org. Druhým cílem je mít fungující akceleraci videa pod MPlayerem, resp. FFmpeg. To bohužel znamená stát se programátorem a funkčnost si sám dopsat nad proprietární knihovnou od Marvellu. Při pohledu na větev (fork) XBMC s nově doplněnou podporou vMeta HD to ale nebude tak složité.

Ovladač dovefb není v Gentoo Portage. Asi je to proto, že je vyvíjen externě, a to zjevně v rámci projektu OLPC. Snad nebude padat.

Věci jako akcelerace dekomprese JPEG nebo třeba Vorbis OGG už beru jako naprostý bonus a pokud to náhodou implementuji, tak to už se budu sám plácat po ramenou.

Zvukový výstup

CuBox má i zvukový výstup. Technicky má možná ten nejlepší možný zvukový výstup (optický S/PDIF), ale pro praktické použití to není úplně ono. Neboli sluchátka na to napřímo nepřipojíte a pokud ani váš monitor neoplývá zvukovým výstupem (z HDMI), tak nezbývá, než si sehnat nějaký ten převodník.

Já jsem zavítal na eBay a tam jsem hnedle nějaký našel. Akorát budu mít na stole místo jedné černé krabičky hnedle dvě. Nevadí. Pořád je mi to milejší než velká hučící bedna a nepříjemný účet od ČEZu... Zatím tedy čekám na zásilku z Hong Kongu.

Co bude v recenzi

V recenzi ozkouším jak původní Ubuntu, tak jiné (komunitně) nabízené systémy a jejich vhodnost ke každodennímu použití. Neopomenu i nějaké ty open source OpenGL hry a jejich výkon. A když už mám doma kino na bázi XBMC, tak otestuji, jak dobře by CuBox nahradil můj stroj postavený kolem NVIDIA VDPAU.

Zajímá mě ale i výkon ethernetového portu. Ten je oproti stomegabitovému portu na Raspberry Pi gigabitový, otázkou je, co hardware skutečně zvládne přenášet.
