V dnešním dílu hardwarových novinek se opět, již poněkolikáté, vrátíme k Intel Larrabee, o němž se snad již definitivně dá říci, že nakonec na trh přeci jen zamíří (byť v jiné podobě). Vedle toho si popovídáme o novinkách, které chystá PCI Special Interest Group pro PCI Express verze 4.0 a 5.0 a vše završíme jedním neodolatelným monitorem od japonského EIZA.

Obsah

• Intel Larrabee jde přeci jen do prodeje
• 36palcový supermonitor EIZO s rozlišením 4k × 2k
• Co nového chystá PCI-SIG

Intel Larrabee jde přeci jen do prodeje

Kolem Intel Larrabee, kromě někdejšího hypu vyvolaného Anadtechovým článkem o architektuře, bylo celá léta téměř absolutní ticho. Přibližně v polovině onoho nepříjemného maratónského běhu jsme se dozvěděli, že projekt jako reálně zamýšlené GPU končí a nadále bude pokračovat jako výzkumný ve formě výpočetního produktu. To byla doba, kdy se začalo namísto o Larrabee hovořit o Knights Ferry. Opět ale uběhla nějaká ta doba.

Celkově čtyři roky bolestného vývoje, obrovské výdaje jak na experty na návrh 3D GPU (mimo jiné inženýři z 3D Labs plus nějací z ATI a dalších firem), tak programování (Michael Abrash a další), to vše bylo z hlediska 3D grafické karty promrháno (Z různých zdrojů bylo možné zachytit střípky o tom, že Intelu se nedaří tvorba softwarového rasterizátoru, který měl běžet nad upravenými x86-MMX jádry plus navíc, že celý velký čip se 32 jádry dává kartě naprosto obludné TDP 600 W a přitom na konkurenční grafiky od ATI/AMD či Nvidie stačí tak tak). Larrabee se nikdy grafickou kartou nestane, Intel jasně v březnu dal najevo, že jde cestou úsporných IGP, protože většinu zákazníků zajímá beztak jen akcelerace videa.

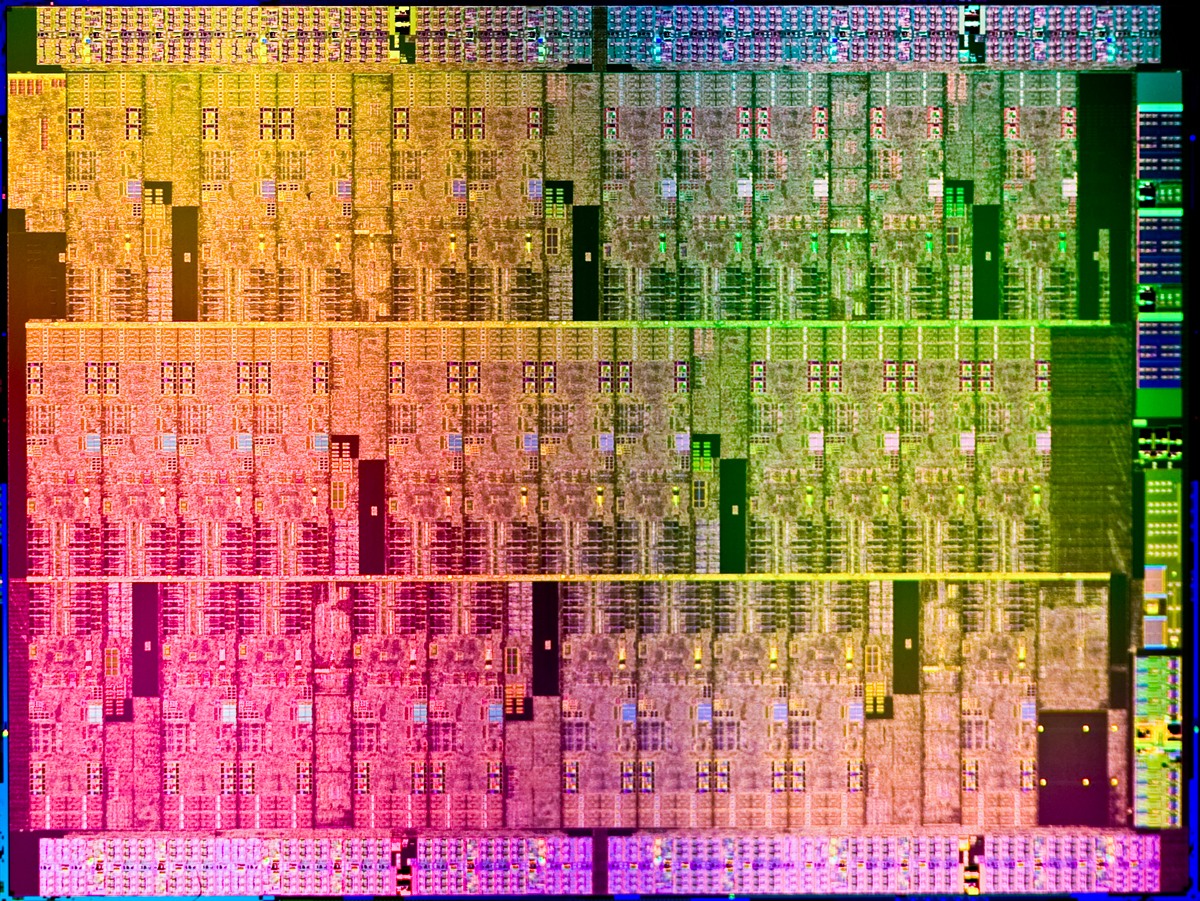

Vývoj ale v rámci výzkumného projektu pro nasazení v HPC segmentu nadále probíhal. Prozatím neoficiálně a ne úplně potvrzeně tedy přivítejme poslední reinkarnaci Larrabee zvanou Knight's Corner, resp. Many Integrated Core (MIC). Tato výpočetní karta ponese 22nm procesor s „3D“ tranzistory (nazývat to GPU již opravdu nebudu) s více než 50 výpočetními jádry (to zavdává dostatek prostoru k povídání o 64jádrovém čipu s několika vypnutými jednotkami, navíc tomu nasvědčuje i zveřejněný die shot). Z čipu má být údajně odstraněn hardware potřebný pro grafickou část. Jistá část z uvedeného je ale prozatím spíše spekulacemi, byť poměrně realistickými (lépe řečeno, pokud by se Larrabee příliš lišilo od těchto údajů směrem dolů, pak by těžko bylo konkurenceschopné jak pro AMD Graphics Core Next, tak pro Nvidia Kepler).

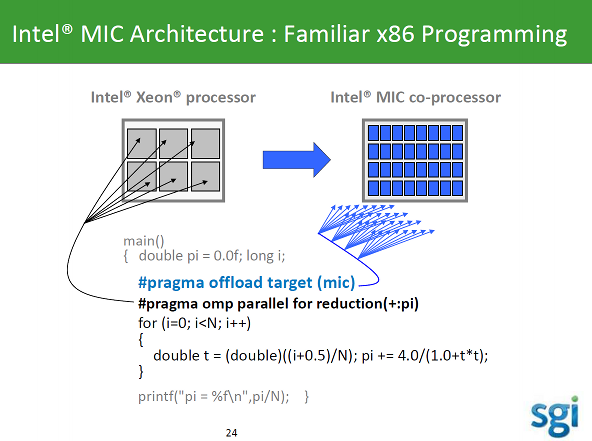

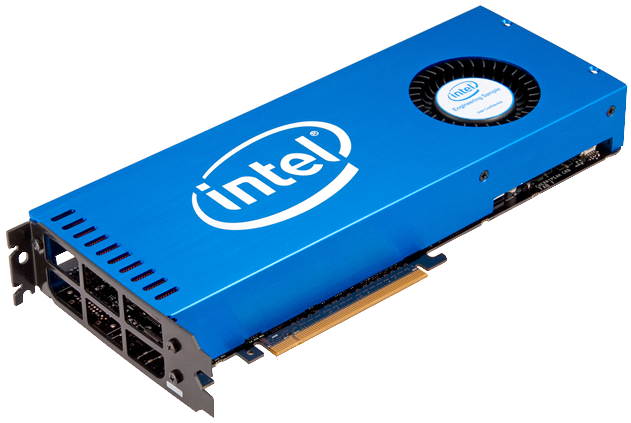

V tuto chvíli má Intel k dispozici vývojářský kit s „menší“ 45nm kartou a balíkem softwaru včetně kompilátorů pro Fortran, C++ a knihovnu Math Kernel.

36palcový supermonitor EIZO s rozlišením 4k × 2k

Před mnoha lety (skoro dekádou) bylo na trhu několik 22palcových LCD monitorů s rozlišením 3840×2400 (minimálně si vybavuji IBM, ViewSonic a Iiyama), ale těmto krasavcům později odzvonilo. Aktuálně je na trhu běžným maximem 1920×1080/1200, nově jsou cenově přijatelnými IPS panely s rozlišením 2560×1440 a ti, kdož mají zbytečných ještě více dukátů, kupují 30Palcová LCDčka s rozlišením 2560×1600. Vyrábí se ale pochopitelně stále i větší (co do rozlišení i úhlopříčky) monitory pro profesionální použití.

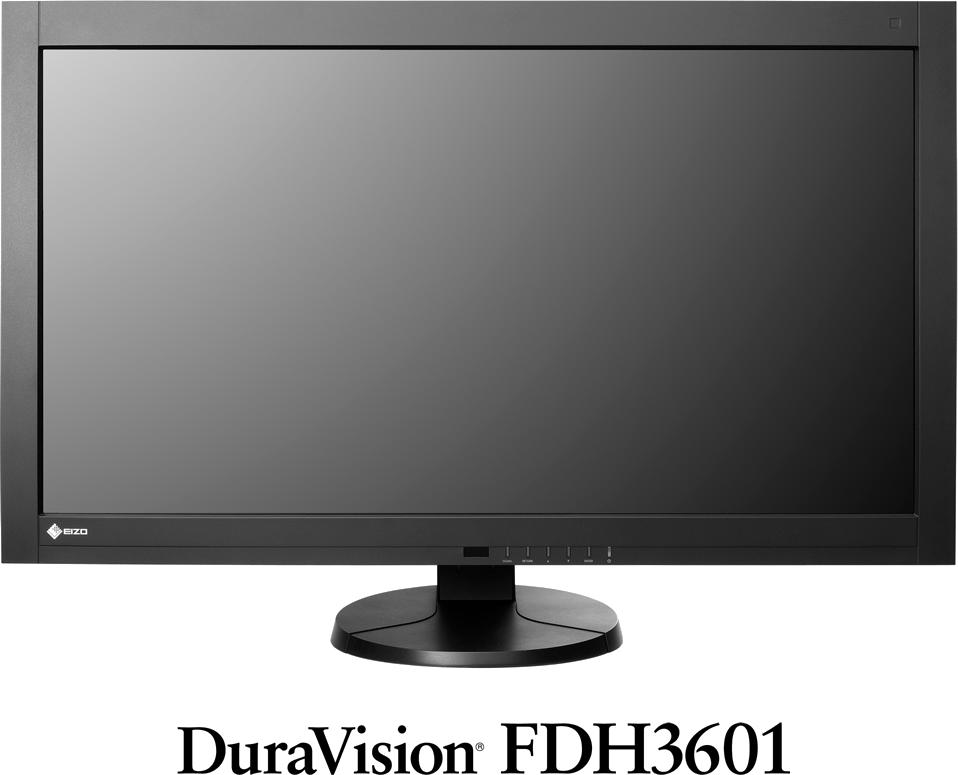

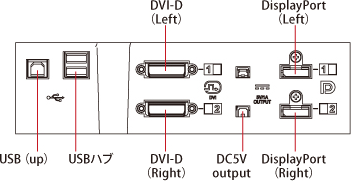

Jedním z těch nejúžasnějších, který zamíří na trh již v září, je EIZO DuraVision FDH3601. Za v přepočtu více než 600 000 Kč získá majitel úctyhodné rozlišení 4096×2160 (4k × 2k), které do monitoru putuje po 2×DVI-D či 2xDisplayPortu, vstupy pro levou a pravou polovinu obrazu lze libovolně kombinovat. Monitor zvládá plně 10bitové zobrazení (vypadá to tedy na IPS panel), přičemž disponuje 16bitovou look-up tabulkou. Jas lze regulovat v rozmezí 30 (!) až 700 cd/m², ostatně tento panel je primárně určen pro instituce typu řízení letového provozu.

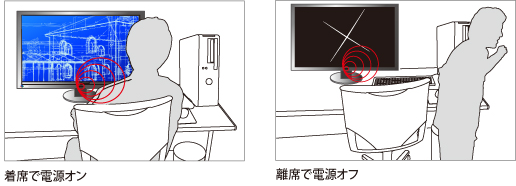

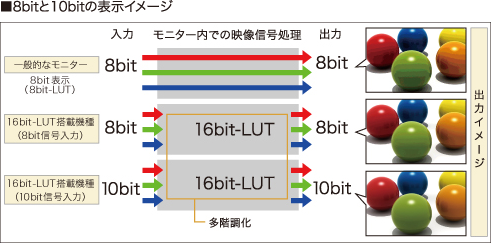

Z technologických specialitek nechybí naprosto nic z toho, co EIZO nabízí, včetně stabilizace podsvícení DUE u LED podsvícení (to je pro EIZO novinka loňského roku, DUE pro pole LEDek ladili několik let), automatická regulace jasu podle okolního osvětlení či detekce přítomnosti obsluhy před monitorem. Věci jako USB hub jsou pak samozřejmostí (ostatně přes USB je monitor řízen obslužným softwarem). Záruka na tento skvost je dvouletá i pro nepřetržitý provoz.

Co nového chystá PCI-SIG

Dvě novinky ohledně blízké i vzdálenější budoucnosti vypadly nedávno ze sdružení PCI-SIG, které má na starosti standardy PCI sběrnicí, tedy mimo jiné i PCI Express. Tato sběrnice se nám pomalu ale jistě blíží do verze 3.0, která ač rychlostně bude fajn, z hlediska funkcionality jí bude něco chybět. To něco zastoupili v minulosti výrobci grafických čipů, kteří se několikrát, pokaždé neúspěšně, pokusili uvést na trh řešení pro externí grafické karty. Naposledy to byla ATI spolu s Fujistu-Siemens (jí poskytla exkluzivně tuto technologii) s konceptem Lasso. Nyní přichází sama PCI-SIG, která po jakési omezené serverové variantě externího PCI Express 2.0, přestavila návrh pro PCI Express 3.0, který po měděném kabelu s délkou do tří metrů bude schopen přenášet signály sběrnice s rychlostí 8 GT/s.

Oproti mírně rychlejšímu Thuderboltu lze očekávat jiné (jednodušší) konektorové spojení a podporu napájení zařízení až do odběru 20 W. Samozřejmě pro PCI-SIG hraje i to, že jde o standard sběrnice, jakkoli je Thuderbolt také fajn, i díky fyzické kompatibilitě s DisplayPortem. Řešení pro PCI Express se pak pochopitelně obejde bez nějaké přídavného řadiče. Specifikace by měla být finalizována ale nejspíš až v příštím roce, neboť první zařízení se mají objevit až v polovině roku 2013. To je v IT hodně daleko.

Do ještě vzdálenější budoucnosti hledí další plány PCI-SIG kolem PCI Express. Verze 3.0 je na spadnutí, verze 4.0 je tedy aktuálně plánovaná. Bude to poslední generace tohoto rozhraní, která bude běhat po měděných spojích, neboť je již zjištěno (a platí to stejně tak pro Intel Thunderbolt, který s 10Gbps rychlostí na měď může, ale pro 100Gbps je už třeba optika), že pro PCI Express 5.0 již měď stačit nebude. PCI Express 4.0 by měla na měděných spojích ještě běhat, ač si to vyžádá jisté úpravy v návrzích základních desek a dalších produktů, zejména co do síly spojů a maximální délky. Ta by se měla zkrátit z 50 na 30 centimetrů, pro delší vzdálenosti budou výrobci muset osazovat repeater.

PCI Express 4.0 je předběžně v plánu na rok 2015 a jedna linka posviští podle všeho rychlostí 16 GT/s. Poté již přejde tento standard na optiku, což bude mít některé zajímavé důsledky. Jistě nebudu daleko od pravdy, když si dovolím předpokládat, že živit z optického PCI Express 5.0 slotu 75 až 150W grafiku půjde asi opravdu těžko, takže čekejme i jisté změny v rozložení odběrů grafických karet ze slotu versus PCI Express napájecích kabelů. S tím půjde ruku v ruce i síla napájení na základních deskách, stejně jako možné změny v napájecích konektorech na zdrojích. Ale bavíme se věcech vzdálených minimálně nějakých 7 až 9 let. Je otázkou, co v té době bude na trhu, ostatně i původní PCI sběrnice byla jednoho dne nahrazena a nikdo nemůže dnes vyloučit, že se během 5 let neobjeví nějaký daleko výhodnější koncept pro sloty na základních deskách.
