Grafické programy v Qt 4 - 4 (Qt Creator podruhé)

6. 4. 2009 | David Watzke | Programování | 15107×

V dnešním díle si ukážeme, jak na vlastní widgety, signály a sloty v Qt Designeru. Kromě toho se naučíme přidat našim programům tray ikonu a používat v nich drag & drop.

Vlastní widgety v Qt Designeru

Qt Designer nabízí vložení několika základních widgetů, ale co když si vytvoříme vlastní? Řekněme, že máme objekt Button založený na QPushButton – třeba tlačítko, které má reimplementované některé chráněné virtuální metody, jak jsme si ukazovali už v prvním díle – a teď jej chceme přidat do návrhu GUI.

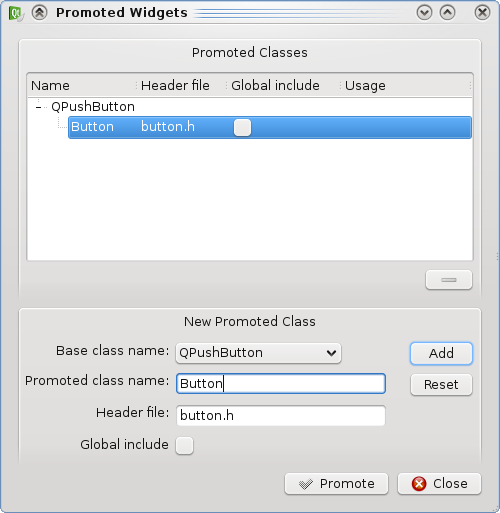

Klikneme pravým tlačítkem myši do navrženého okna a poté na "Promoted widgets". Vyskočí (zatím) prázdný seznam upravených widgetů. U "Base class name" zvolte ze seznamu třídu, na které je váš widget založen, v tomto případě tedy QPushButton. Do "Promoted class name" pak přijde název vašeho objektu, což je Button. Automaticky se doplnil název hlavičkového souboru, který můžete v případě potřeby upravit. Asi není třeba zdůrazňovat, že vybraný hlavičkový soubor musí existovat a obsahovat třídu se zadaným názvem. Teď už stačí zmáčknout "Add" pro přidání a dialog zavřít.

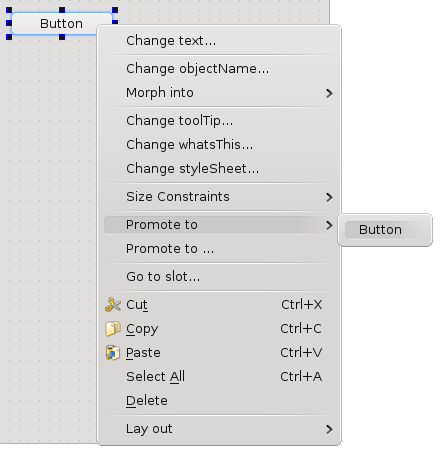

Nyní si do okna přetáhněte Push Button, klikněte na něj pravým tlačítkem myši a zvolte z nabídky "Promote to..." položku Button.

A to je vše, tímto krokem jste klasické tlačítko "povýšili" (promote) na váš objekt "Button".

Signály a sloty v Qt Designeru

Signály a sloty mezi widgety lze propojovat rovnou v Designeru a je to velmi snadné, takže se podíváme, jak na to.

Nejjednodušší případ nastane, když chceme propojit dva standardní widgety. Přidejme si do návrhu Horizontal Slider (QSlider, horizontální posuvník) a Spin Box (QSpinBox, číselník). Přepneme se pomocí F4 do režimu editace signálů/slotů.

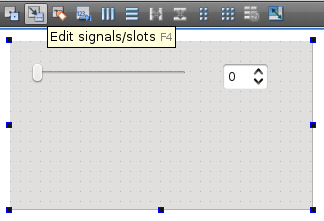

A nyní je propojíme tak, aby se změna hodnoty na jednom widgetu projevila i na tom druhém. Chytneme posuvník a přetáhneme jej na číselník.

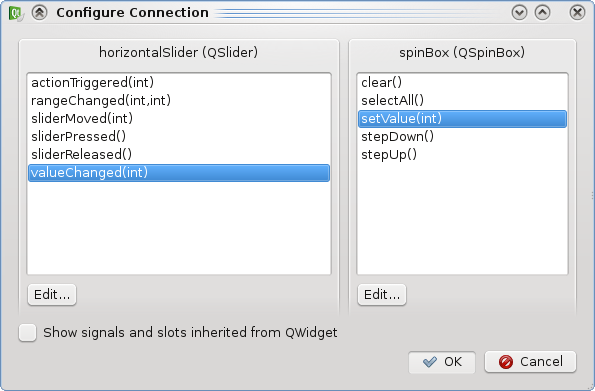

Poté, co jsme pustili tlačítko myši, vyskočil dialog, ve kterém nastavíme, co vlastně chceme propojit.

Stejně pak propojíme i signál číselníku se slotem posuvníku, čímž vznikne toto spojení:

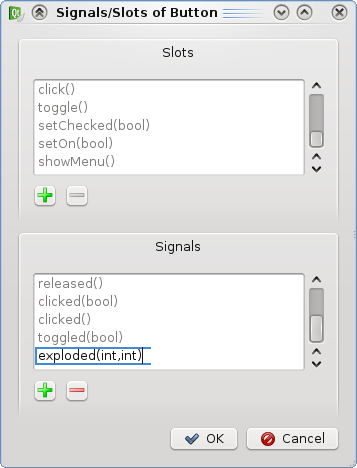

Pokud byste v Designeru chtěli propojit signály a sloty vlastních widgetů, tak vězte, že mu o nich nejdřív musíte dát vědět. Například kdyby výše uvedené tlačítko Button mělo signál exploded(int,int), tak při propojování s jiným widgetem stisknete tlačítko "Edit..." a signál si do seznamu přidáte:

Drag & drop

Drag & drop (v doslovném překladu "táhni a pusť"), když je řeč o grafickém uživatelském rozhraní (GUI), odkazuje na akci, při které uživatel chytí nějaký widget kurzorem myši (například položku seznamu) a přetáhne jej na jiný widget (například jiný seznam) nebo na jiné místo ve widgetu původním. Například když v grafickém správci souborů přesouváte soubor tažením do jiného adresáře.

Nyní si ukážeme, jak pro něco takového přidat podporu do naší Qt 4 aplikace. Aby toto mohlo fungovat, je třeba mít implementovaný drag na widgetu, ze kterého se chceme přetahovat (což je v následující ukázce MyDirView) a drop na widgetu, na který tažená data pouštíme (MyListWidget).

mydirview.h

#ifndef MYDIRVIEW_H
#define MYDIRVIEW_H

#include <QTreeView>

class MyDirView : public QTreeView
{
public:
	MyDirView(QWidget* = 0);

private:
	QPoint dragStartPosition;

protected:
	void mousePressEvent(QMouseEvent*);
	void mouseMoveEvent(QMouseEvent*);
};

#endif // MYDIRVIEW_H

mydirview.cpp: Musíme widgetu implementovat drag, což obvykle obnáší minimálně 2 virtuální metody: mousePressEvent() a mouseMoveEvent().

#include "mydirview.h"

#include <QApplication>
#include <QDirModel>
#include <QDrag>
#include <QMimeData>
#include <QMouseEvent>

MyDirView::MyDirView(QWidget* parent) : QTreeView(parent)
{
	// zobrazí adresářovou strukturu
	setModel(new QDirModel(this));
}

// událost stisknutí tlačítka myši
void MyDirView::mousePressEvent(QMouseEvent* event)
{
	// nejdřív zavoláme std. implementaci této události
	QTreeView::mousePressEvent(event);

	// v případě stisknutí levého tlačítka myši
	// uloží aktuální pozici kurzoru
	if(event->button() == Qt::LeftButton)
		dragStartPosition = event->pos();

	event->accept();
}

// událost pohybu kurzoru myši
void MyDirView::mouseMoveEvent(QMouseEvent* event)
{
	// nezahájíme drag, pokud není drženo levé tlačítko
	if (!(event->buttons() & Qt::LeftButton))
		return;
	// nezahájíme drag, pokud se kurzor od stisknutí levého tlačítka
	// nepohnul alespoň o QApplication::startDragDistance()
	if ((event->pos() - dragStartPosition).manhattanLength() < QApplication::startDragDistance())
		return;

	// získáme index buňky pod kurzorem
	QModelIndex index = indexAt(event->pos());

	// nezahájíme drag, pokud pod kurzorem není buňka
	// tzn. pokud index není validní
	if(!index.isValid())
		return;

	// vytvoříme si objekt pro drag
	QDrag* drag = new QDrag(this);

	// a sem uložíme informace, které potřebujeme přenést
	QMimeData* mime = new QMimeData;
	// přenášíme text obsažený v přetahované buňce
	mime->setText( index.data().toString() );
	drag->setMimeData(mime);

	// zahájíme drag
	drag->exec(Qt::CopyAction);
}

mylistwidget.h

#ifndef MYLISTWIDGET_H
#define MYLISTWIDGET_H

#include <QListWidget>

class MyListWidget : public QListWidget
{
public:
	MyListWidget(QWidget* = 0);

protected:
	void dropEvent(QDropEvent*);
	void dragEnterEvent(QDragEnterEvent*);
	void dragMoveEvent(QDragMoveEvent*);
};

#endif // MYLISTWIDGET_H

mylistwidget.cpp: implementace dropu na widget spočívá v samotném povolení dropu pomocí metody setAcceptDrops(true) a v následné reimplementaci virtuálních metod dragEnterEvent() a dropEvent(). U komplexnějších widgetů je třeba reimplementovat i dragMoveEvent() – zda je to třeba poznáte celkem snadno, protože drop zkrátka nebude fungovat.

#include "mylistwidget.h"

#include <QDropEvent>

MyListWidget::MyListWidget(QWidget* parent) : QListWidget(parent)
{
	// povolíme drop na tento widget
	setAcceptDrops(true);
}

// událost: drag najede na widget
void MyListWidget::dragEnterEvent(QDragEnterEvent *event)
{
	// pouze přijmeme navrhovanou akci
	event->acceptProposedAction();
}

// událost: drag se pohnul nad widgetem
void MyListWidget::dragMoveEvent(QDragMoveEvent* event)
{
	// opět jen přijmeme navrhovanou akci
	event->acceptProposedAction();
}

// událost drop (puštění dragu na widget)
void MyListWidget::dropEvent(QDropEvent* event)
{
	// získáme text z informací o události (event)
	QString text = event->mimeData()->text();

	// pokud text není prázdný, přidáme jej jako položku do seznamu
	if(!text.isEmpty())
		addItem(event->mimeData()->text());
}

main.cpp: Do okna vložíme naše dva widgety vedle sebe.

#include <QApplication>
#include <QWidget>

#include <QHBoxLayout>

#include "mydirview.h"
#include "mylistwidget.h"

class MainWindow : public QWidget
{
public:
	MainWindow()
	{
		// vytvoříme horizontální rozložení
		QHBoxLayout* layout = new QHBoxLayout(this);
		// a vložíme do něj naše widgety
		layout->addWidget(new MyDirView);
		// 1. widget se bude roztahovat
		layout->setStretch(0, 1);
		layout->addWidget(new MyListWidget);

		setLayout(layout);
	}
};

int main(int argc, char *argv[])
{
	QApplication app(argc, argv);

	MainWindow window;
	window.show();

	return app.exec();
}

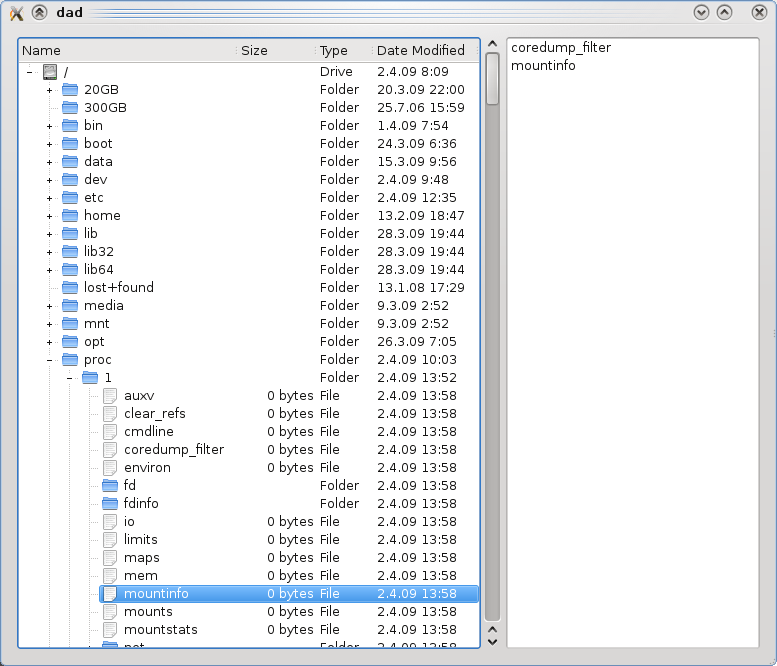

Zkuste si tuto ukázku sestavit, spustit a pozměnit události dragu a dropu. Můžete také zkusit implementovat drag & drop jiným widgetům. Přetahovat nemusíte zdaleka jen text, ale prakticky jakákoliv data.

Tray ikona

Tray ikona může být užitečná u programů, u kterých se očekává, že budou spuštěné delší dobu, jako třeba multimediální přehrávače či IM klienti. Následující widget je ukázkou toho, jak pro program vytvořit tray ikonu, jak této ikoně přiřadit kontextovou nabídku a jak volitelně skrývat okno do traye při jeho zavření.

widget.h

#ifndef WIDGET_H
#define WIDGET_H

#include <QCheckBox>
#include <QSystemTrayIcon>

// widget založený na zaškrtávacím poli
class Widget : public QCheckBox
{
	Q_OBJECT

public:
	Widget();

private:
	QSystemTrayIcon* tray;

protected:
	void closeEvent(QCloseEvent*);

private slots:
	void trayClicked(QSystemTrayIcon::ActivationReason);
};

#endif // WIDGET_H

widget.cpp

#include "widget.h"

#include <QApplication>
#include <QCloseEvent>
#include <QDebug>
#include <QMenu>
#include <QStyle>

Widget::Widget()
{
	// nastaví text vedle zaškrtávacího pole
	setText(tr("Hide on close"));
	// ve výchozím stavu bude zaškrtnuté
	setChecked(true);
	// nastavíme pevnou šířku na 200px
	setFixedWidth(200);

	// vytvoříme objekt tray ikony a jako ikonu nastavíme std. ikonu
	// domovského adresáře poskytnutou aktuálním stylem
	tray = new QSystemTrayIcon(style()->standardIcon(QStyle::SP_DirHomeIcon), this);
	// propojíme aktivaci tray ikony (kliknutí) s naším handlerem
	connect(tray, SIGNAL(activated(QSystemTrayIcon::ActivationReason)),
		this, SLOT(trayClicked(QSystemTrayIcon::ActivationReason)));

	// vytvoříme menu...
	QMenu* menu = new QMenu(this);
	// s položkou "Quit" pro ukončení programu
	QAction* actionQuit = menu->addAction(tr("Quit"));
	connect(actionQuit, SIGNAL(triggered()), qApp, SLOT(quit()));
	// nastavíme vytvořené menu tray ikoně
	tray->setContextMenu(menu);
	// zobrazíme tray ikonu
	tray->setVisible(true);

	// pokud není tray oblast dostupná, vypíšeme to do konzole
	if(!QSystemTrayIcon::isSystemTrayAvailable())
		qDebug() << "System tray is not available right now";
}

// slot propojený s kliknutím na tray ikonu
void Widget::trayClicked(QSystemTrayIcon::ActivationReason reason)
{
	// kliknutí na tray ikonu aplikaci zobrazí/skryje
	if(reason == QSystemTrayIcon::Trigger)
		isHidden() ? show() : hide();
}

// událost zavření okna
void Widget::closeEvent(QCloseEvent* event)
{
	// pokud je zaškrtávací pole zaškrtnuté a tray ikona zobrazená
	if(isChecked() && tray->isVisible())
	{
		// zobrazíme na 1000 milisekund bublinu s informací, že program stále běží
		tray->showMessage(tr("Message"), tr("The application has been hidden, not closed!"),
				     QSystemTrayIcon::Information, 1000);
		// okno skryjeme a událost ignorujeme
		hide();
		event->ignore();
	}
	// jinak se provede std. akce a okno se zavře (a program se ukončí)
}

Jednoduchý program:

Tray ikona s informativní bublinou, která říká, že program nebyl ukončen.

Závěr

Tohle je pro dnešek vše. V příštím díle si mj. povíme něco o regulárních výrazech (a o kontrole vstupních polí s jejich pomocí), vláknech a ukážeme si použití ukazatele průběhu.
