Ač je pořád značně okurková sezóna, stále je o čem si povídat. Tento týden to bude nejnižší varianta chystaných procesorů AMD „Bulldozer“, dvě zajímavé grafiky GeForce, u nichž ani tak nejde o 3D výkon, jako spíše o počet připojitelných monitorů, dále pár novinek kolem SoC Tegra 3 „Kal-El“, architektury Nvidia „Kepler“ a konečně také chytaném standardu pro 3D aktivní brýle.

Obsah

• Nejosekanější tříjádrové "Bulldozery" přeci jen budou
• KFA2 vybavuje karty GeForce nadstandardním množstvím výstupů
• Nvidia Tegra 3 podrobněji
• Nvidia Kepler až příští rok, vzorky letos
• Chystá se jednotný standard pro 3D brýle

Nejosekanější tříjádrové „Bulldozery“ přeci jen budou

Ač je AMD „Bulldozer“ primárně 4 a 8jádrová záležitost, objeví se na trhu i 6jádrové procesory této rodiny a donedávna se spekulovalo i o tříjádrových low-endech. Spekulace si nyní můžeme potvrdit, řada AMD FX-3000 bude právě tou vyvolenou pro všechny zájemce o levný „Bulldozer“. Bohužel to podle všeho bude mít jeden háček.

Zdroje zmiňují prozatím jediný model, FX-3150 běžící na 3,5 GHz s TDP 80 W. Objevit se má v posledním čtvrtletí tohoto roku a asi půjde o sběratelskou raritu, neboť do běžného prodeje jednoduše nezamíří, dostanou jej pouze velcí partneři stavějící hotové sestavy.

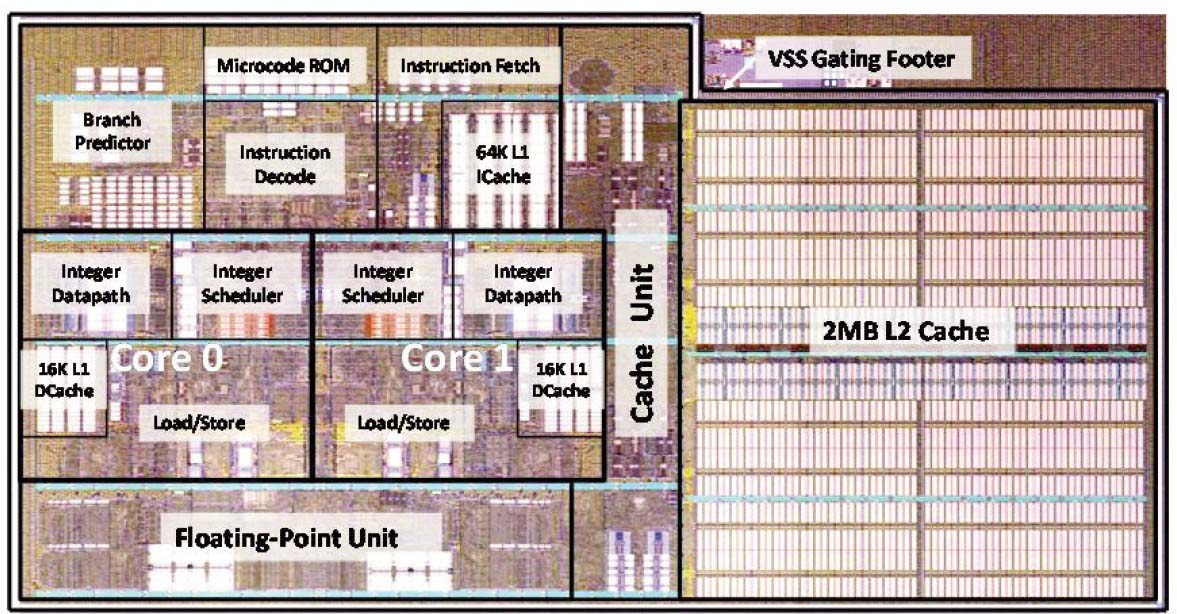

Bude zajímavé sledovat, o co vše bude tato tříjádrová varianta osekána. Valná část prvků v procesorech „Bulldozer“ je sdílená a tak vlastní CPU jádra tolik místa nezabírají. Opravdu se AMD (ne)daří výroba těchto CPU natolik, že bude mít k dispozici větší množství tříjader, nebo jde o marketingový tah?

KFA2 vybavuje karty GeForce nadstandardním množstvím výstupů

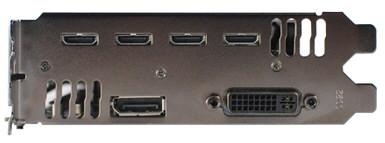

GeForce GTX 550 Ti MultiView od firmy Zotac, vybavená čipem IDT ViewXpand 1402 vyrábějícím z jednoho DisplayPortu dvojici HDMI, resp. DVI, rozhodně nebyla konečná. Společnost KFA2 připravila GeForce GTX 560 Ti s vyšší verzí tohoto čipu, ViewXpand 1400 (ač KFA2 uvádí 1402 – no nebudu se hádat, možná ta karta nese více 1402, otázkou je, kolik DP výstupů samo GPU GF114 podporuje) dokáže z jednoho DisplayPortu vykouzlit hned čtveřici DVI, nebo HDMI, celkově pak lze u této grafické karty současně využívat až 5 výstupů z 6, které jsou k dispozici.

Vše je možné konfigurovat pomocí nástroje WinSplit Revolution, podporováno je jak klonování obrazu, tak využití více obrazovek jakožto jednoho velkého desktopu, bohužel však chybí informace o tom, nakolik dokáží být jednotlivé výstupy zcela nezávislé, či nikoli. GPU GF114 samo o sobě podporuje pouze dva na sobě nezávislé výstupy, takže cokoli dalšího je v režii schopností čipu od IDT.

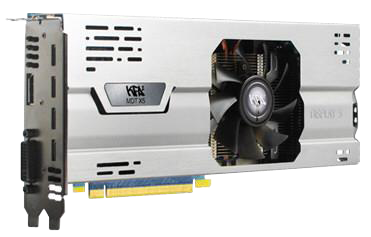

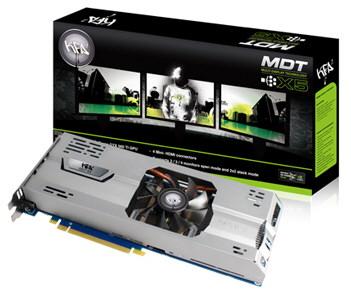

Jinak jde o relativně standardní GeForce GTX 560 Ti s 384 CUDA procesory a 1 GB GDDR5 paměti, v případě zájmu ji hledejte pod označením GTX 560 Ti MDT X5. Podporovány jsou konfigurace displejů 2×2, 5×1, 4×1, 3×1, 2×1, virtuální jediný monitor až do 3/4 monitorů, virtuální rozlišení 5760×900 (po 1440×900/monitor), resp. 5040×1050 (po 1680×1050/monitor). Schopnosti jsou tedy proti AMD Eyefinity 6 (nebo 4×DisplayPort kartě ATI FirePro 2460 Multi-View zvládající 4× 2560×1600) přece jen omezené, o řešeních od Matroxu ani nemluvě.

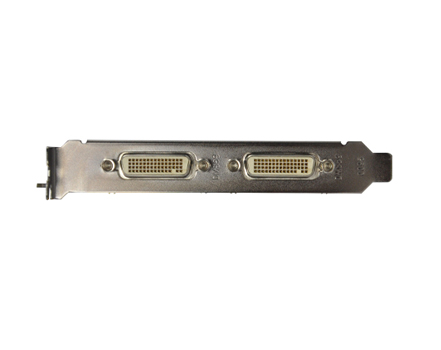

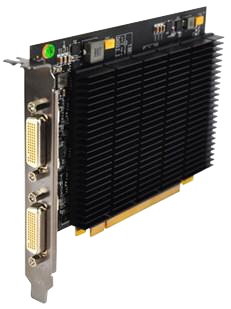

Další mnohovýstupovou kartou od KFA2 je speciální low-endová GeForce 210 s označením 210 MDTX4. Ta nese dva DMS-59 výstupy, přičemž v balení nechybí kabelové redukce na celkově čtveřici DVI výstupů. NA 3D to tentokrát moc není, 16 CUDA procesorů a 1 GB DDR2 64bitových pamětí velké zázraky neudělá, ale pro 2D zobrazení je to celkem vhodné řešení.

Nvidia Tegra 3 podrobněji

Pomalu se nám blíží konec srpna, což byl původně očekávaný termín uvedení Tegra 3 na trh, a tak začíná být od samotné Nvidie slyšet o něco více o této chystané třetí generaci SoC Tegra, známé též pod kódovým označením „Kal-El“.

Dle dostupných informací je vše sice lehce zpožděno, ale na dobré cestě a Tegra 3 se objeví již koncem října tohoto roku, což pochopitelně znamená, že zařízení přijdou na trh ještě do Vánoc, ale raději bych volil opatrnější tón a čekal přece jen lehce omezenou nabídku plynoucí z pomalejšího postupu, kterým prošel vývoj 28nm výroby u TSMC a ladění 40nm k dokonalosti, to vše spojené s tím, že tento tchajwanský výrobce si za tuto nejnovější generaci údajně účtuje hodně vysoké peníze, že se často brzký přechod na 28 nanometrů ani nevyplatí. Pro Tegru 3 toto podle všeho také platí, začne na odladěné variantě 40nm procesu, rokem 28nm GPU zkrátka v plné míře bude až rok příští.

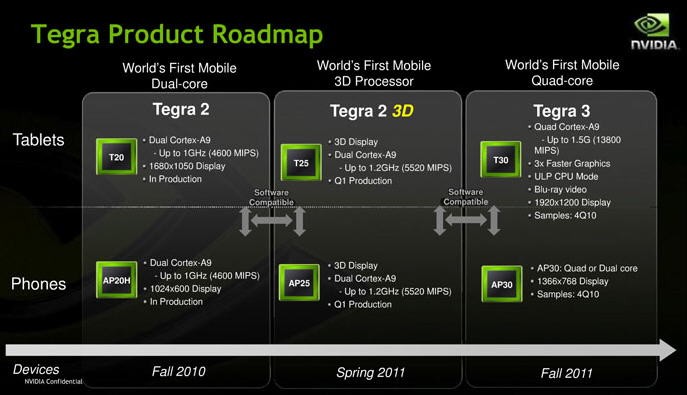

Tegra 3 přinese čtyřjádrový Cortex A9 tepající na 1,5 GHz doprovázený GPU Nvidia s 12 CUDA procesory. Výkonu bude hromada, akcelerace videa samozřejmě nebude chybět, prozatím jen není jasné, jestli maximálním podporovaným rozlišením bude 1920×1200, nebo 2560×1600 (osobně bych si v případě menšího klidně bez ohledu na slajd Nvidie vsadil i na 1920×1080, ale uvidíme). Toto bude vyšší verze určená pro tablety, netbooky a jiná větší zařízení.

Do chytrých mobilních telefonů zamíří úspornější osekaná varianta „AP30“ s 2 až 4jádrovým CPU bez upřesnění počtu výpočetních jader GPU. Ta bude podporovat displeje do rozlišení maximálně 1366×768, což by pro chystanou generaci mobilních telefonů (typu „4,5palcový LCD s 1280×800“) mohlo stačit.

Nvidia Kepler až příští rok, vzorky letos

Jednu dodatečnou informaci k Nvidii si dnes ještě přidáme, protože jde o věc, kvůli které je Nvidia v hledáčku všech hráčů již řadu měsíců. Příští generace grafik stavějící na architektuře „Kepler“, jak nyní potvrzuje sám mluvčí firmy Ken Brown, se objeví opravdu až příští rok. Nvidia bude mít jistou várku čipů k dispozici ještě letos, ale půjde o testovací vzorky, které nepochybně sami podrobí ještě závěrečným zkouškám a poskytnou svým partnerům z řad výrobců grafik. Toto je oficiální informace od Nvidie a pokud při jejím vyřčení Kenovi nevyrostl nos, berme ji jako finální a pod stromeček plánujme nějaký jiný kus železa.

Chystá se jednotný standard pro 3D brýle

Jak jistě víte, pokud spotřební elektroniku záměrně neignorujete, již zhruba dva roky se nám výrobci snaží natlačit do obýváků 3D televize doprovázené 3D brýlemi. Ač se kompatibilita zlepšuje (minimálně lze používat některé brýle jiných výrobců s některými televizory/monitory), je v tom i nadále dokonalý zmatek a nekompatibilita je vedle „zdravotních problémů“ termínem, který 3D vystihuje asi nejlépe.

Několik výrobců se nyní rozhodlo toto změnit a připravuje se další pokus o standardizaci 3D, který by snad mohl konečně vyjít. Zaštiťuje jej Full HD 3D Glasses Initiative.

Standardizace, která by z hlediska specifikace měla být hotova do konce léta, zahrne hlavně komunikační protokoly infra/radiového rozhraní (bavíme se o systémech aktivních brýlí, protokolů zahrne standard hned několik). V příštím roce by se pak měly objevit na trhu brýle, které budou z hlediska televizorů přenositelné, samotným LCD / plasmám by měl stačit podle všeho asi jen upgrade firmwaru.

Za novou iniciativou stojí v tuto chvíli Panasonic, Samsung, Sony a X6D Limited (XPAND 3D), standard pokryje jak televizory, tak osobní počítače, projektory a 3D kina, všude, kde jsou používány aktivní brýle typu Xpand, přenos zajistí Bluetooth.

Nemohu si opět odpustit komentář: kolik zajímavých filmů ve 3D za ty poslední dva roky naše kina promítala? Po dějově plytkém technologickém demu Jamese Camerona známém pod názvem Avatar se mnoho filmařů pustilo do 3D jen proto, že je to „cool&trendy“ a vstupenky se prodávají podstatně dráž, ale samotným filmům to obvykle moc neprospívá, ba naopak. Co vy, máte už doma 3D FullHD televizi?
