Jak se dělá Plasmoid – 1 (úvod, první plasmoid)

8. 12. 2009 | Dan Vrátil | Programování | 6105×

KDE 4 přineslo mnoho revolučních změn, jednou z nich je celkový koncept plochy jako soustavy widgetů zvaných plasmoidy. V tomto krátkém seriálu si ukážeme, jak vytvořit widget na plochu i do hlavního panelu.

Obsah

• Úvod
• Kompatibilita
• Struktura
• První plasmoid: Jakou verzi KDE máme?
• Kompilace
• Testování
• Závěr

Úvod

V tomto seriálu bych rád nastínil, jak lze vytvořit jednodušší i složitější Plasma applet v jazyce C++ (lze využít i jiné programovací jazyky jako Python, JavaScript, Ruby apod.). K tomu se nám občas budou hodit i nějaké ty znalosti Qt, takže místy budu odkazovat na články o programování v Qt 4 od Davida Watzkeho.

Při vývoji plasmoidů se vám určitě může hodit API dokumentace.

Kompatibilita

Plasmoidy lze používat (tvořit je můžete, v čem chcete, nemusíte ani v Linuxu) pouze v KDE 4, ale kvůli rychlému vývoji a změnám v API se stává, že starší Plasmoidy v nových verzích KDE nefungují. V tomto seriálu budu používat API z aktuální stabilní řady, tedy KDE 4.3.

Struktura

Každý applet musí mít minimálně tři soubory: zdrojový kód (.cpp), hlavičkový soubor (.h) a soubor .desktop. Poslední z uvedených obsahuje informace o jménu plasmoidu, jeho typu, verzi, autorovi, licenci atd. a využívá ho KDE pro registraci do seznamu widgetů.

První plasmoid: Jakou verzi KDE máme?

Na začátek vytvoříme jednoduchý applet, který zobrazí aktuální verzi KDE, jež používáte. Není to nijak užitečné, ale ukážeme si na tom, jaké metody musí každý plasmoid implementovat a jak se takový plasmoid překládá a instaluje do systému. Plasmoid nenačítá verzi KDE dynamicky při spuštění, ale verze se do něj zapíše při kompilaci.

kde_version.h

#ifndef KDE_VERSIONH
#define KDE_VERSIONH

 //Základní hlavička Plasmy
#include <Plasma/Applet>

//KDE implementace QIcon
#include <KIcon>

class kdeVersionPlasmoid: public Plasma::Applet
{
	Q_OBJECT

	public:
		kdeVersionPlasmoid(QObject *parent, const QVariantList &args);
		~kdeVersionPlasmoid() {};
		void init();
		void paintInterface(QPainter *painter, const QStyleOptionGraphicsItem *option, const QRect& contentsRect);
	private:
		KIcon p_icon;
		QString kdeVer;
};

K_EXPORT_PLASMA_APPLET(kdeVersion, kdeVersionPlasmoid);

#endif

Kromě konstruktoru a destruktoru musí třída appletu mít i metody init() a paintInterface(). V konstruktoru se pouze nastaví výchozí velikost, pozadí atd., další záležitosti jako načítání konfigurace a podobně se provádějí právě v metodě init(). Metoda paintInterface() obstará základní vytvoření grafického rozhraní.

Důležité je také makro K_EXPORT_PLASMA_APPLET, které propojí třídu appletu se souborem .desktop. Prvním parametrem je název appletu v souboru .desktop (viz níže), druhým parametrem je název třídy appletu.

kde_version.cpp

#include <kde_version.h>

#include <Plasma/Theme>

#include <QPainter>

kdeVersionPlasmoid::kdeVersionPlasmoid(QObject *parent, const QVariantList &args): Plasma::Applet(parent, args)
{
     // Nastavi ikonu plasmoidu
    p_icon = KIcon("kde");

     // Automaticky vykreslí výchozí pozadí plasmoidu
    setBackgroundHints(DefaultBackground);

}

void kdeVersionPlasmoid::init()
{
    // Načte verzi KDE
   kdeVer = KDE_VERSION_STRING;

    // Pokud nebylo nic načteno, nastaví chybné spuštění
   if (kdeVer.isEmpty()) {
     setFailedToLaunch(true,tr("Can't detect KDE version"));
   }

}


void kdeVersionPlasmoid::paintInterface(QPainter *painter,
				     const QStyleOptionGraphicsItem *option,
				     const QRect &contentsRect)
{
    Q_UNUSED(option);

    // Umístí text na widget
    painter->setPen(Qt::white);
    painter->drawText(contentsRect,
                      Qt::AlignCenter | Qt::AlignHCenter,
                      kdeVer);
    painter->restore();
}

#include "kde_version.moc"

Zde stojí za zmínku metoda setBackgroundHints(DefaultBackground), která zajistí, že se pod plasmoidem automaticky vykreslí pozadí. Další zajímavá metoda je setFailedToLaunch(bool failed,QString reason). Pokud z nějakého důvodu nelze applet správně spustit (třeba je poškozený konfigurační soubor nebo nelze získat nějaké informace – jako v našem případě informaci o verzi KDE), informujeme Plasmu, že widget nelze spustit a druhým parametrem předáme stručný popis proč. Applet pak může vypadat například takto:

plasma-kde-version-applet.desktop

[Desktop Entry]
Name=KDE Version
Comment=KDE Version applet
ServiceTypes=Plasma/Applet
Type=Service

X-KDE-Library=plasma_kde_version_applet
X-KDE-PluginInfo-Author=Dan Vratil
X-KDE-PluginInfo-Email=vratil@progdansoft.com
X-KDE-PluginInfo-Name=plasma_kde_version_applet
X-KDE-PluginInfo-Version=0.1
X-KDE-PluginInfo-Website=http://www.abclinuxu.cz
X-KDE-PluginInfo-Category=Example
X-KDE-PluginInfo-Depends=
X-KDE-PluginInfo-License=GPL
X-KDE-PluginInfo-EnabledByDefault=true

ServiceTypes a Type určují, o jaký typ plasmoidu se jedná. X-KDE-PluginInfo-Category definuje skupinu, do které daný applet nejlépe zapadá. V našem případě jde o Example (příklad). Seznam všech kategorií naleznete v PluginInfo Guide. Zbylé položky jsou volitelné a jde jen o rozšiřující volby.

Kompilace

Když už máme vše připravené, můžeme plasmoid konečně zkompilovat. Zde se vyplatí použít CMake, protože konfigurace je jednoduchá a usnadní nám dost práce.

# Název projektu
project(kdeVersionPlasmoid)

# Závislosti
find_package(KDE4 REQUIRED)
include(KDE4Defaults)

add_definitions (${QT_DEFINITIONS} ${KDE4_DEFINITIONS})
include_directories(
   ${CMAKE_SOURCE_DIR}
   ${CMAKE_BINARY_DIR}
   ${KDE4_INCLUDES}
   )

# Přidá zdrojové kódy
set(kdeVersionPlasmoid_SRCS kde_version.cpp)

# Zaregistruje plugin do KDE
kde4_add_plugin(plasma_kde_version_applet ${kdeVersionPlasmoid_SRCS})
target_link_libraries(plasma_kde_version_applet
                      ${KDE4_PLASMA_LIBS} ${KDE4_KDEUI_LIBS})

# Nainstaluje knihovnu
install(TARGETS plasma_kde_version_applet
        DESTINATION ${PLUGIN_INSTALL_DIR})
# Nainstaluje .desktop soubor
install(FILES plasma-kde-version-applet.desktop
        DESTINATION ${SERVICES_INSTALL_DIR})

Nyní příkazem cmake vytvoříme Makefile a poté pomocí make a make install applet zkompilujeme a nainstalujeme do systému.

Pozn: CMake standardně nastavuje jako INSTALL_PREFIX složku /usr/local. Některé distribuce jako například Arch Linux mají KDE nainstalované v /usr. Do příkazu CMake se pak musí přidat přepínač -DCMAKE_INSTALL_PREFIX=/usr.

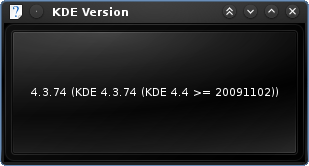

Testování

Plasmoid je nyní nainstalovaný v systému. Jenže aby se o něm KDE dozvědělo, potřebuje znovu načíst všechny soubory .desktop, což znamená odhlásit a znovu se přihlásit do KDE. To pro testování není zrovna ideální, proto máme šikovný prográmek plasmoidviewer. Jako parametr zadáme název našeho plasmoidu tak, jak jsme ho pojmenovali v X-KDE-PluginInfo-Name v souboru .desktop.

plasmoidviewer  plasma_kde_version_applet

Pokud chcete, aby se náš nový plasmoid objevil ve správci appletů, musíte se buď znovu přihlásit, nebo spustit:

kbuildsycoca4
kquitapp plasma-desktop
kstart plasma-desktop

Závěr

To je dnes vše, příště se podíváme, jak vytvořit nějaký interaktivní plasmoid, a jak je to s plasmoidy v panelu.

Ná konec ještě přikládám archiv se zdrojovými kódy dnešního plasmoidu.
