AMD uvádí generaci Radeon HD 5800

2. 10. 2009 | David Ježek | Hardware | 4307×

Termín uvedení nové verze majoritního operačního systému se kvapem blíží a AMD je od minulého týdne konečně připravena. Jako první uvedla na trh grafické karty generace DirectX 11, které pochopitelně vedle tohoto rozhraní podporují také GPGPU systémy OpenCL a DirectCompute a vůbec vše další, co plyne ze Shader Modelu 5.0, včetně podpory dvou nových typů shaderů, hardwarové tesselace konečně implementované jako standard v Direct3D 11 a mnohé další. Dlouhé, více než rok trvající čekání na novou generaci GPU ATI, je u konce. Jaké jsou Radeony HD 5800, na to si právě teď odpovíme.

Nejprve si představme samotné karty.

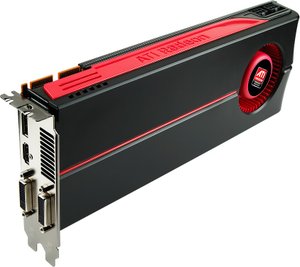

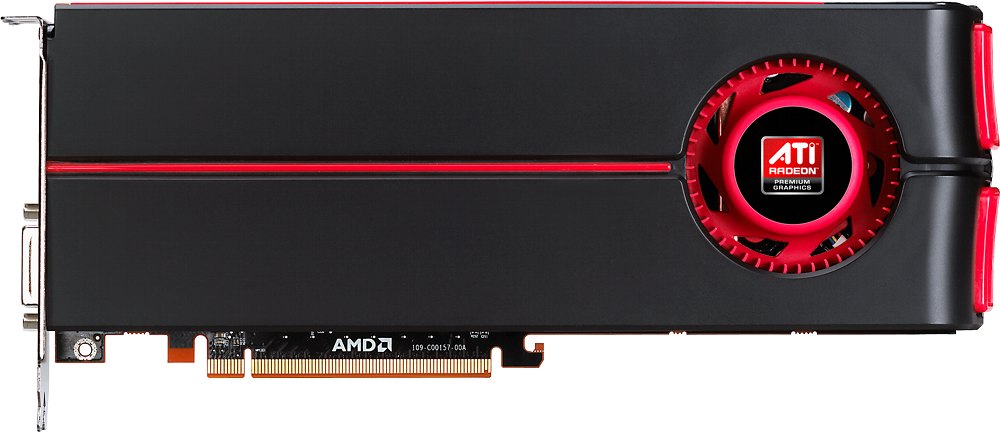

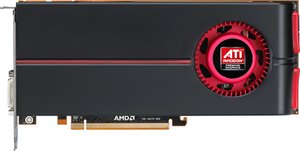

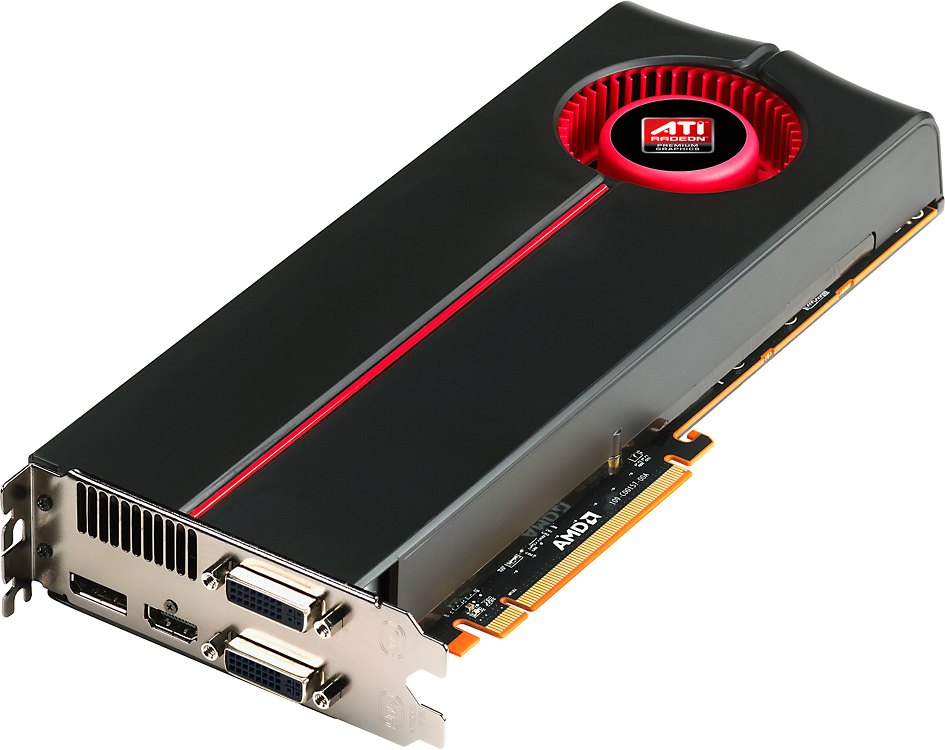

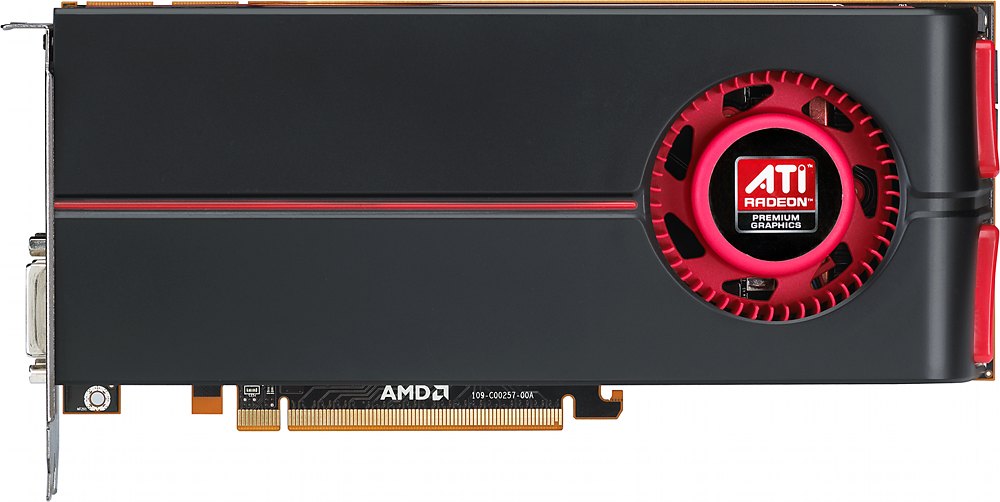

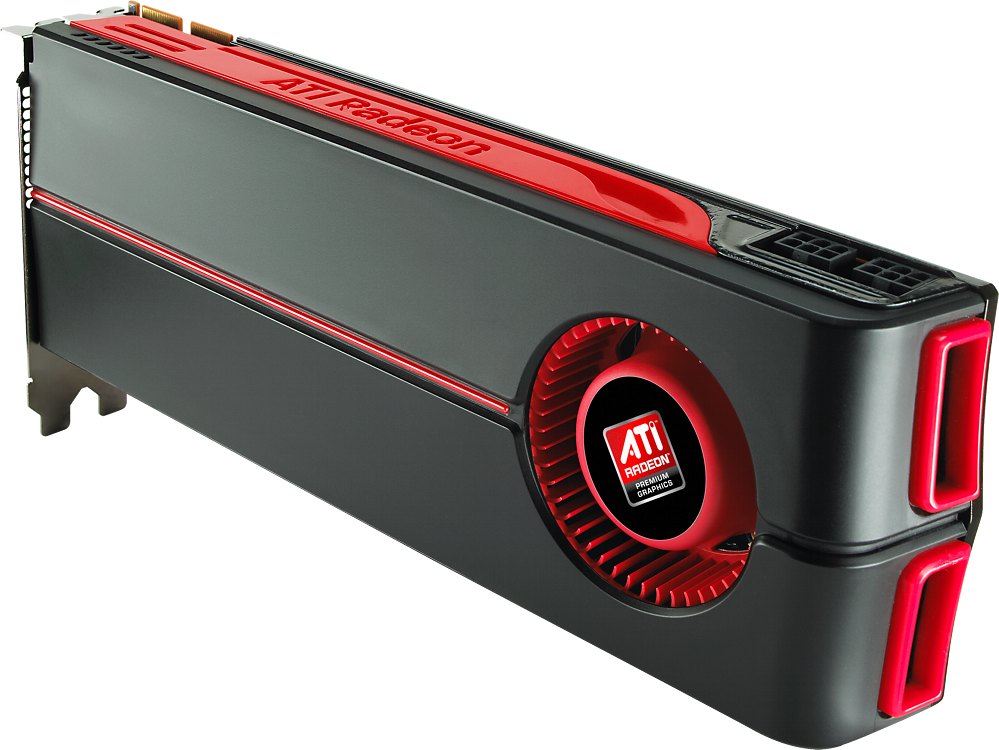

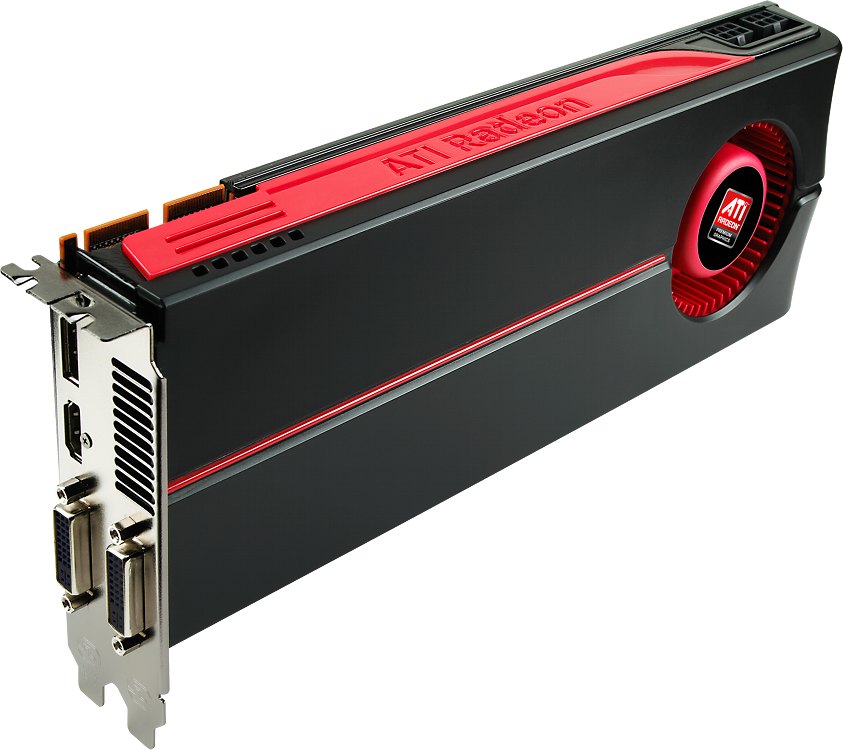

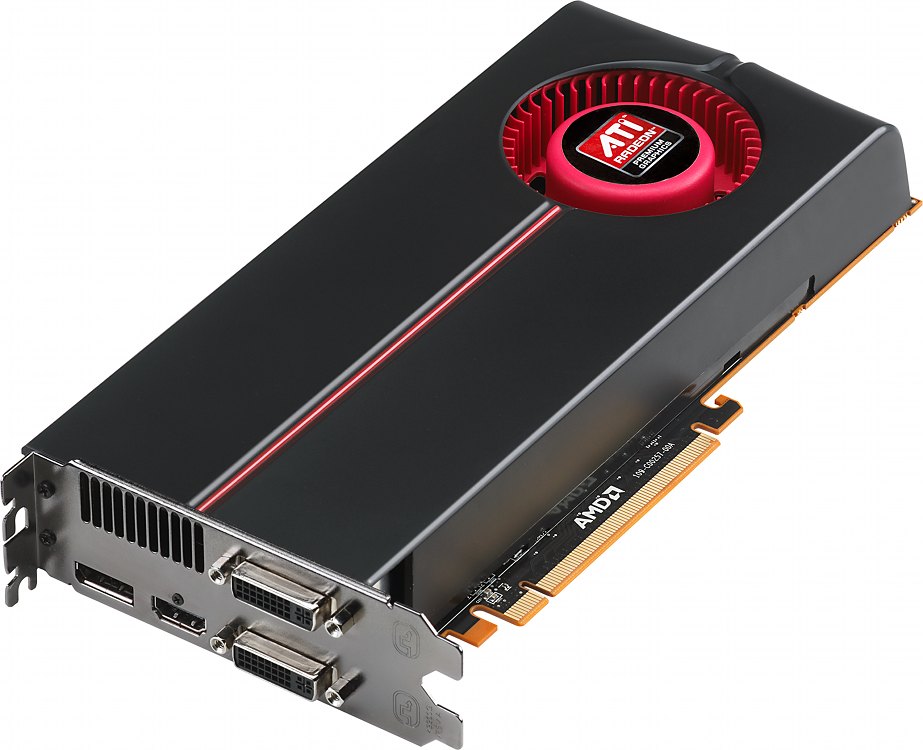

Radeon HD 5850 je nižším z obou modelů. Jako takový má kratší 24 cm dlouhé PCB. Radeon HD 5870 si již vyžádá 28 cm prostoru, což bude činit v řadě skříní problém. Mezi výstupy disponují oba modely dvěma DVI a po jednom HDMI a DisplayPort.

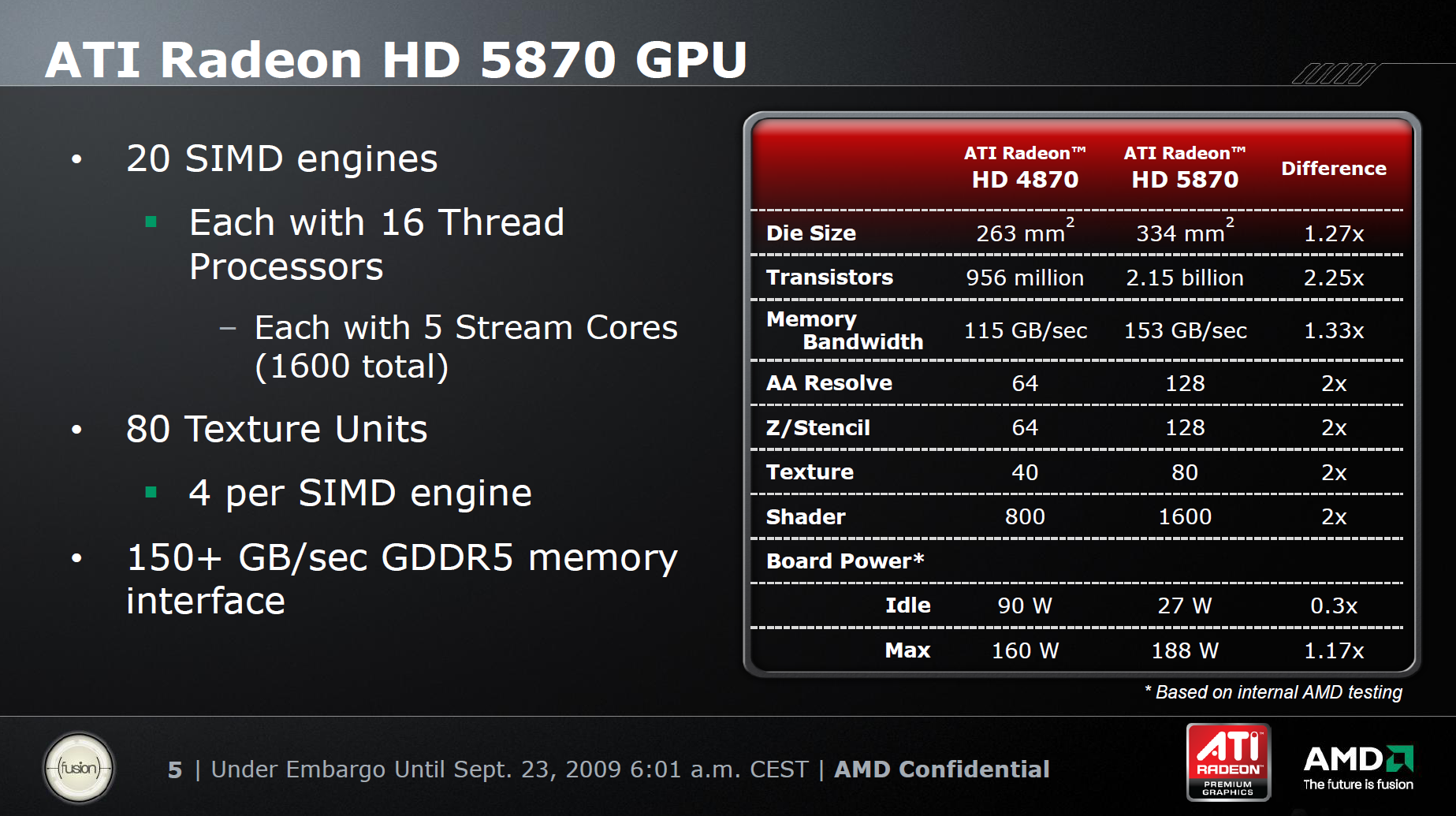

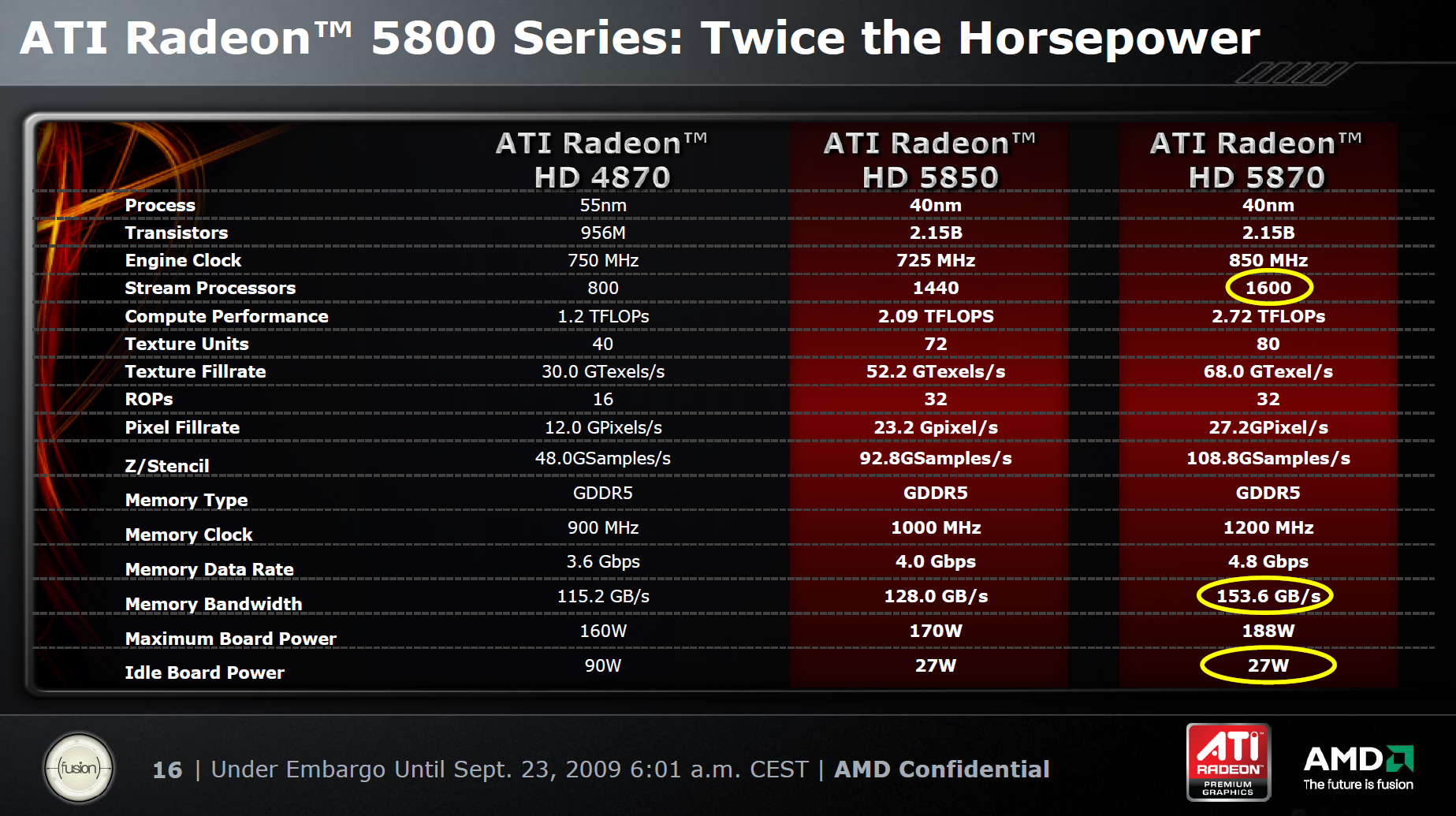

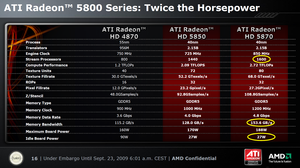

Počet stream procesorů v HD 5870 vzrostl na dvojnásobek předchozí generace (HD 4850/4870/4890) a srovnává tak hodnotu dostupnou v duálním Radeonu HD 4870 X2. HD 5850 nese nižší počet 1440 stream procesorů. Teoretický výkon v single-precision dosahuje 2,09, resp. 2,72 TFLOPS, pro double precision platí poměr 1:5, tedy 544 GFLOPS pro vyšší model a 418 GFLOPS pro nižší. Použity jsou opět paměti GDDR5 s celkovou propustností až 154 GB/s. Nové Radeony si v klidu vezmou krásných 27 W, za tím stojí mimo jiné i úspora dosažená vyladěním snižování frekvence čipů GPU i GDDR5. Tranzistorů ve 40nm GPU je 2,15 miliard.

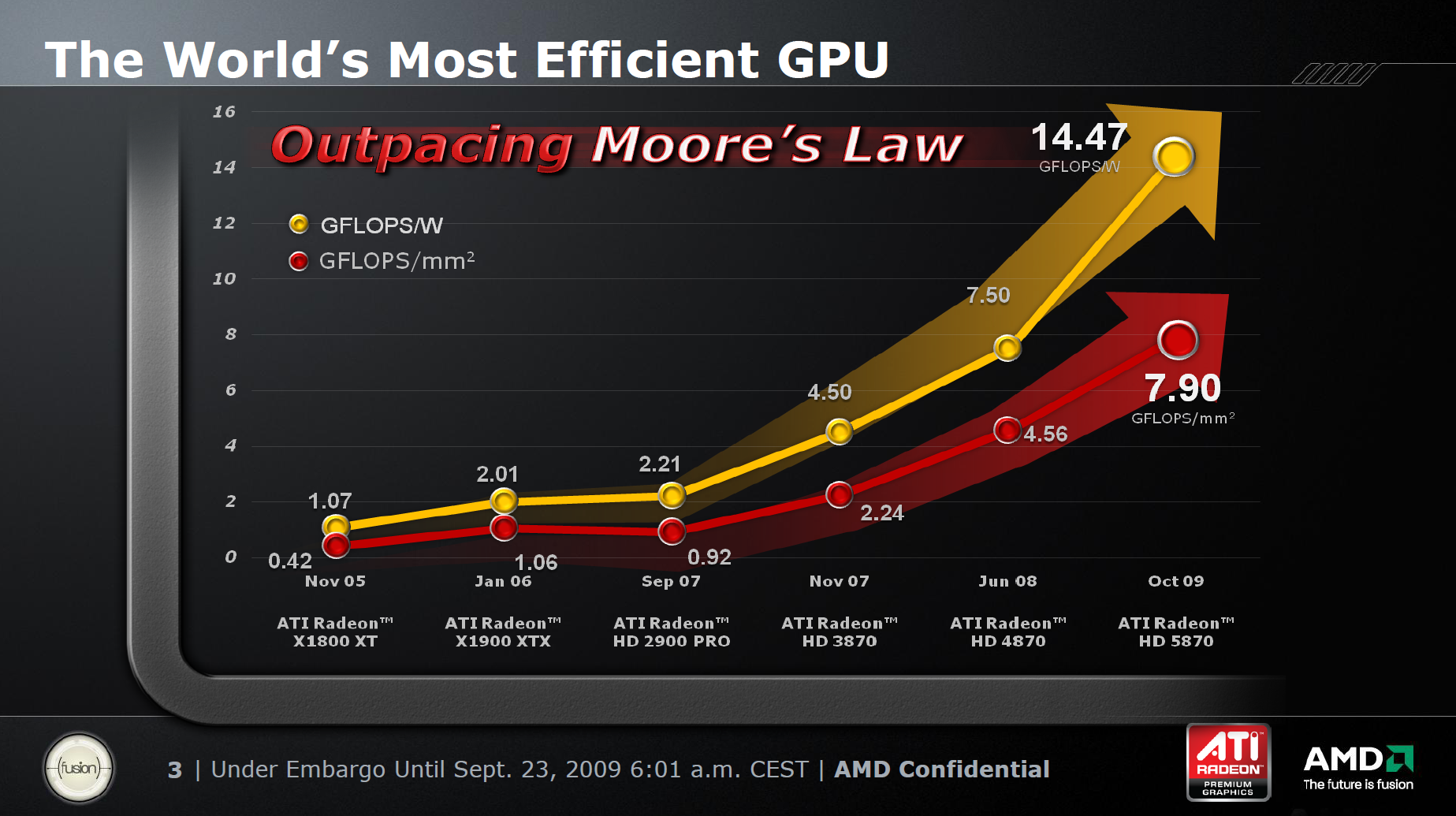

S ohledem na použitý 40nm výrobní proces se AMD chlubí dalším výrazným pokrokem z hlediska poměru výkon/spotřeba, resp. výkon/velikost čipu.

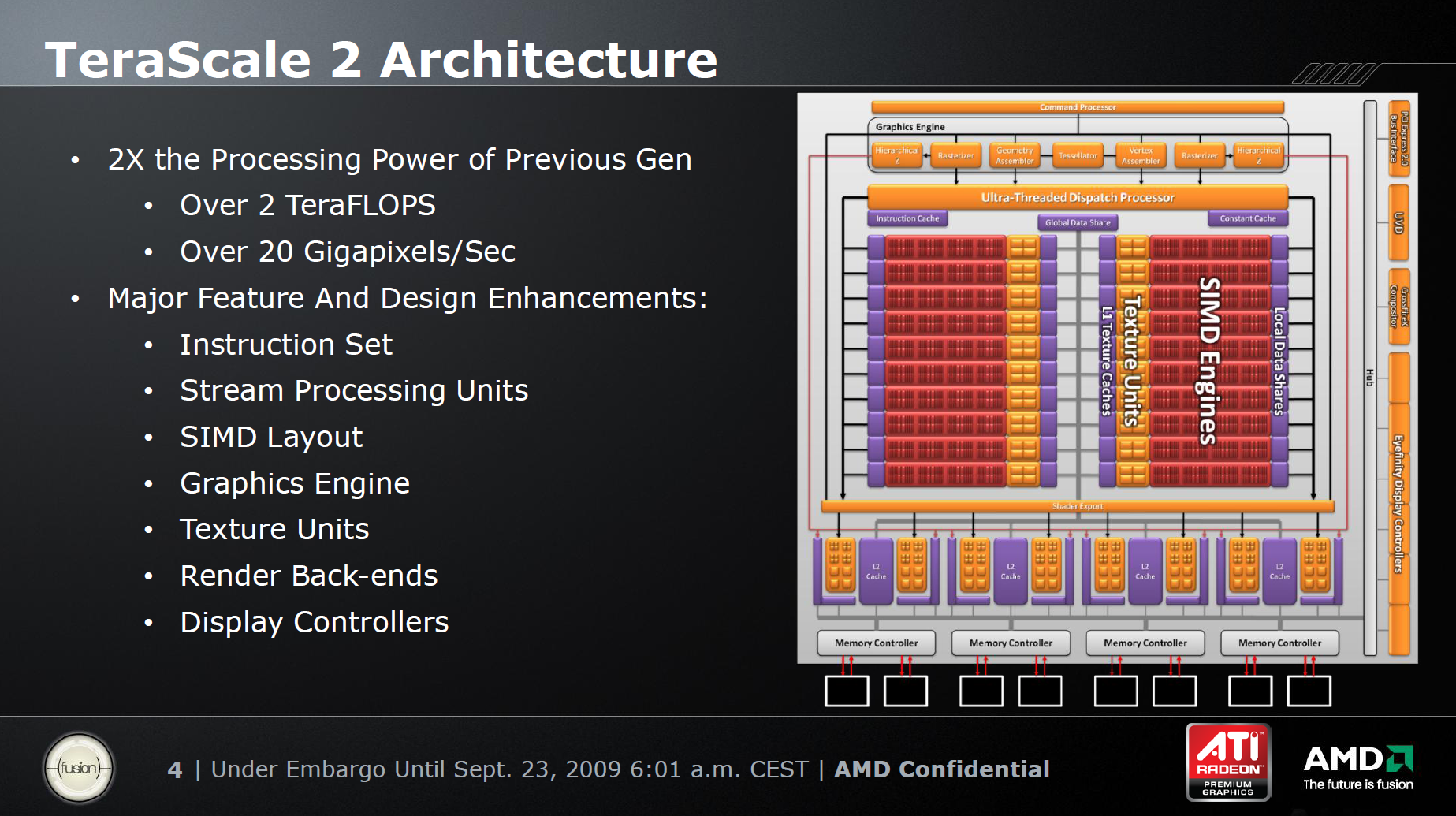

Inovovanou architekturu AMD označuje jako TeraScale 2. Základem je pochopitelně nová instrukční sada, vylepšené jednotky stream processing, texturovací jednotky, render back-end atd.

Velikost GPU (nadále se budeme bavit jen o modelu HD 5870) je přijatelných 334 mm², celkově se zvyšuje výkon přibližně dvojnásobně. Výpočetní jednotky jsou uspořádány jako 20 SIMD engine, každý nesoucí 16 thread processorů, kde opět každý obsahuje 5 stream jader (v uspořádání 4 univerzální a 1 speciální). Kažý SIMD engine má k dispozici 4 texturovací jednotky.

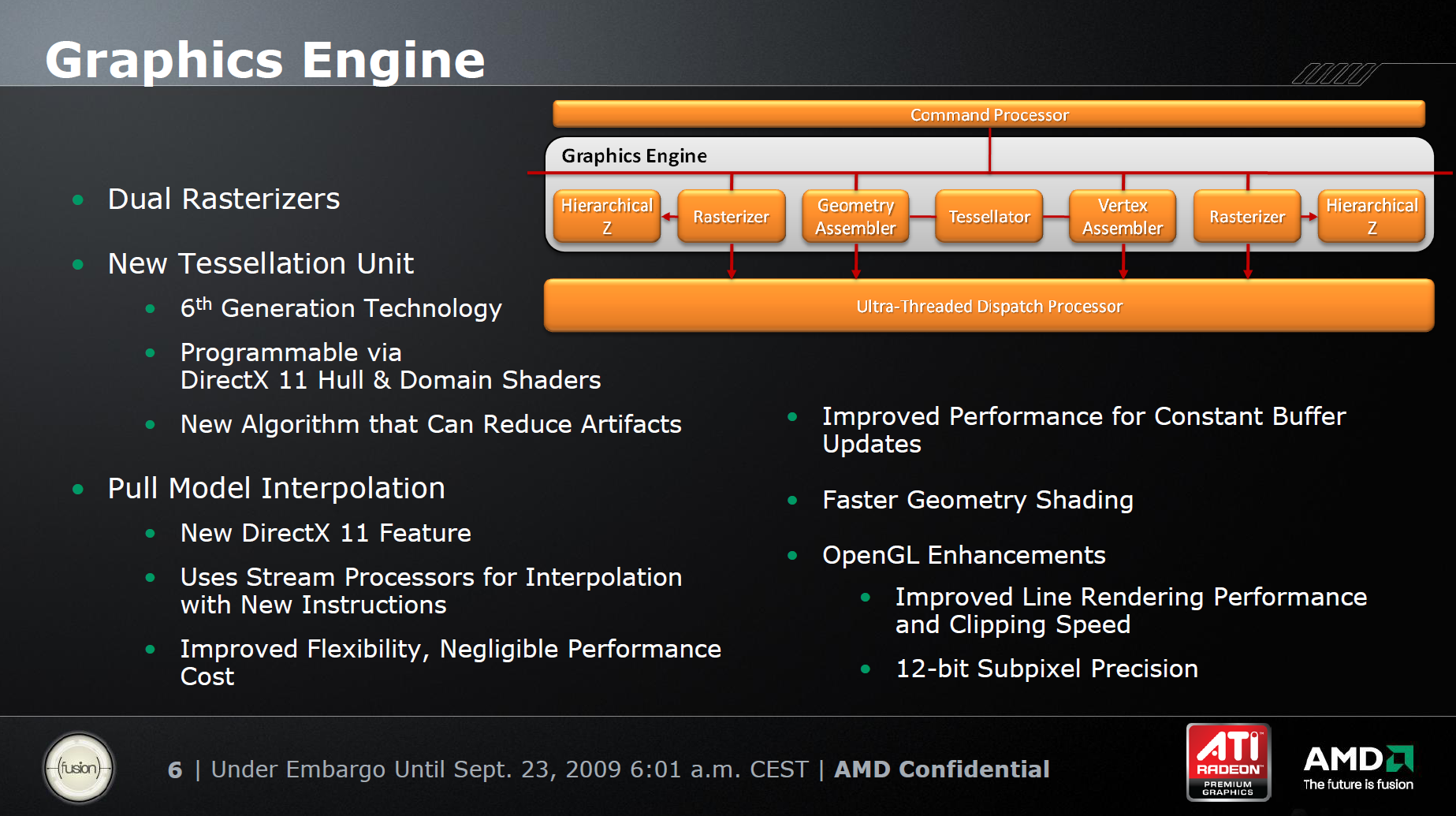

Grafický engine nese duální rasterizér, novou tesselační jednotku 6. generace (první se objevila před mnoha a mnoha lety v Radeonu 8500) programovatelnou prostřednictvím hull a domain shaderů (novinka v Direct3D 11) a obohacenou o nový algoritmus redukující riziko vzniku nežádoucích artefaktů ve scéně.

Stream processory mohou provádět pull model interpolaci, vylepšena byla flexibilita, stejně jako redukovány ztráty výkonu při použití. Geometry shading taktéž doznává navýšení výkonu. Několik novinek se týká i podpory OpenGL.

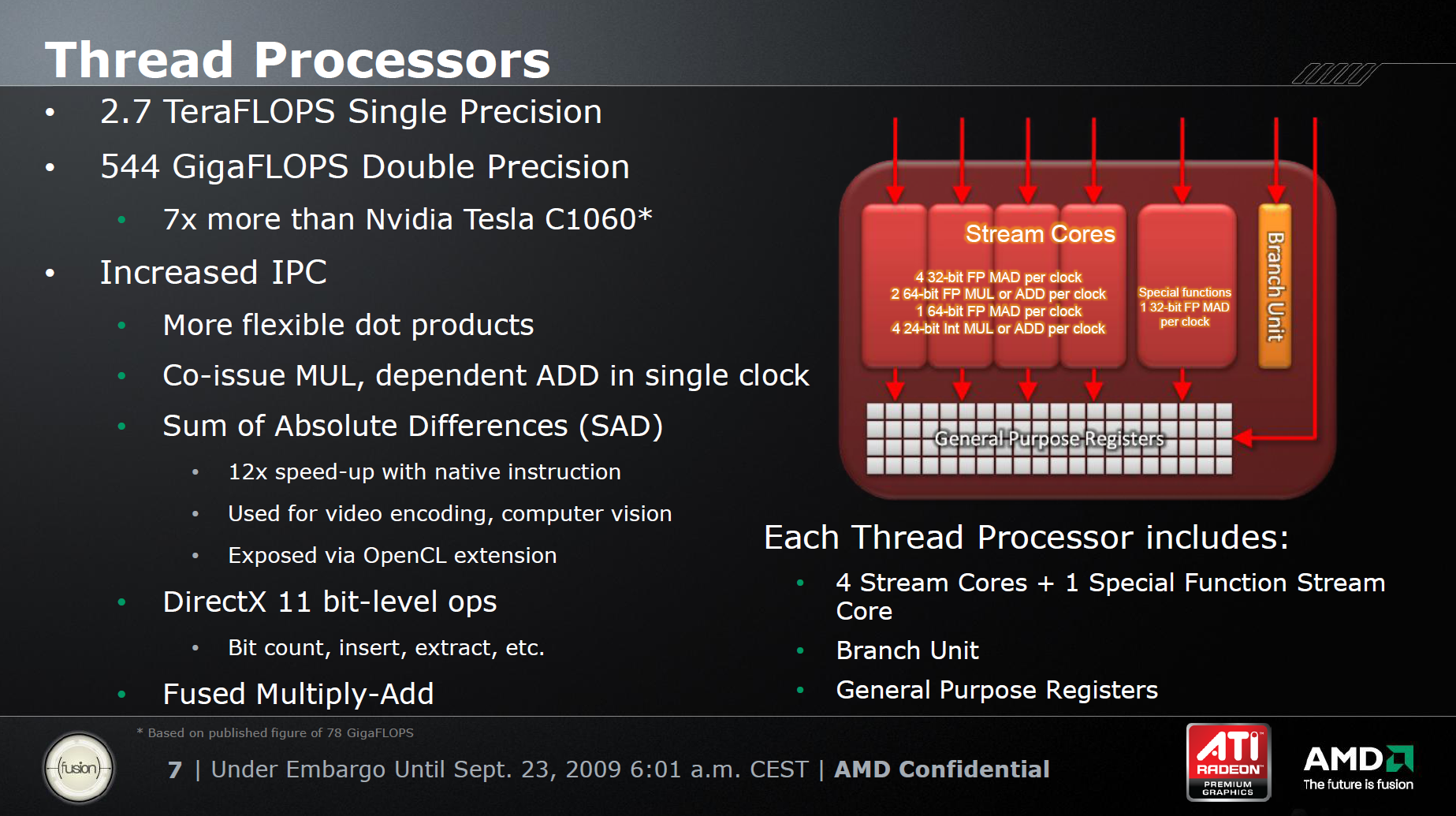

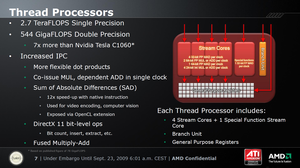

Samotné thread procesory mají obdobné uspořádání jako v předchozích generacích. Podporují co-issue MUL (multiply), sum of absolute differences (SAD – metoda porovnávaní bloků obrazu při motion estimation u komprese videa), nové operátory pro DirectX 11 (čítač bitů, vkládání, extrakce atd.) a fused MADD (multiply ADD). Vedle čtyř stream jader a jednoho speciálního je zde i branch jednotka a registry pro obecné použití.

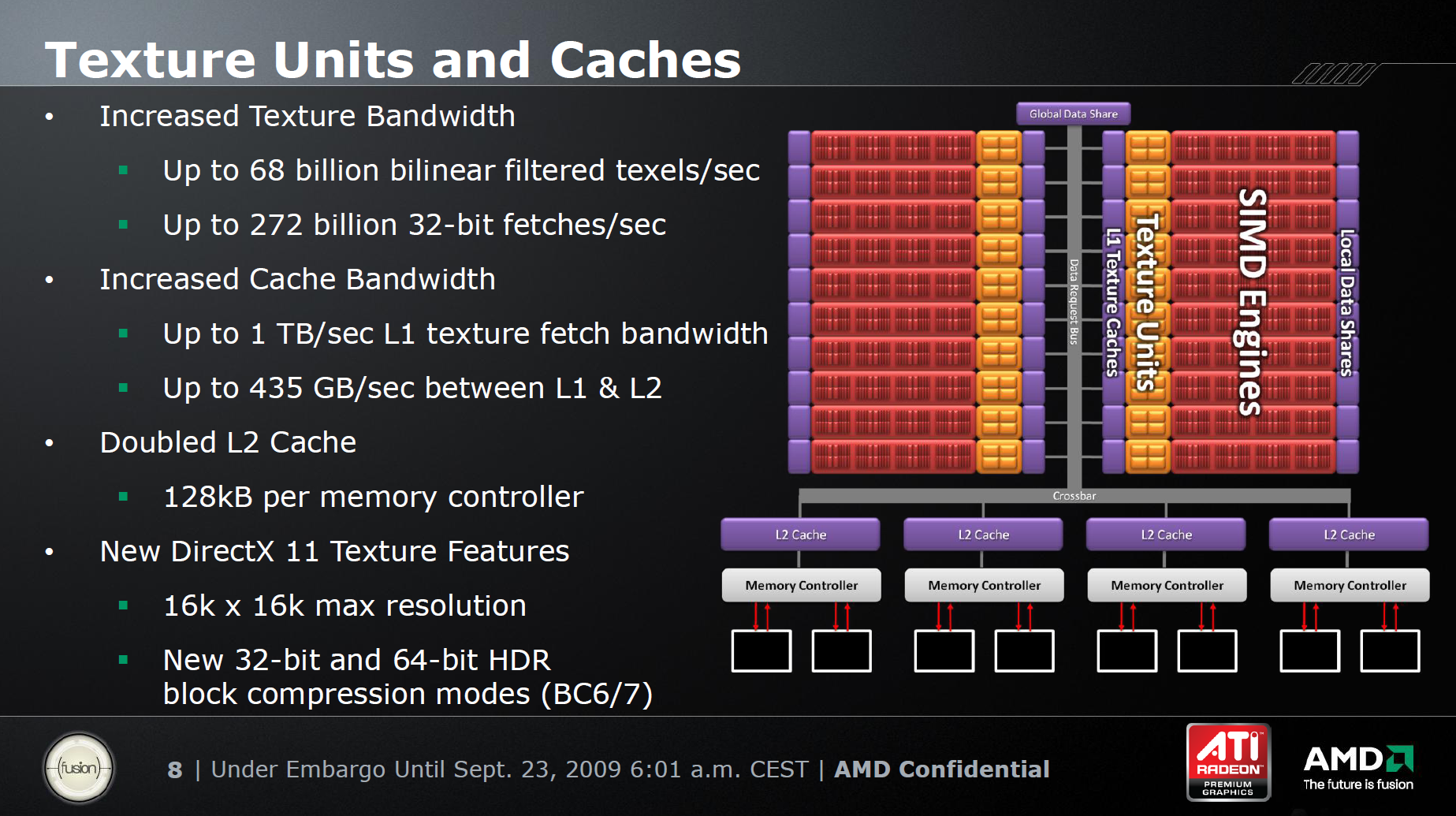

Texturovací jednotky zvládají svoji práci s daleko vyšší rychlostí, zvýšila se také propustnost vyrovnávacích pamětí: až 1 TB/s pro L1 a až 435 GB/s mezi L1 a L2. V rámci podpory DX11 jednotky zvládají práci s texturami o rozlišení 16284×16384 a nové 32 a 64bit HDR kompresní algoritmy (BC6, BC7).

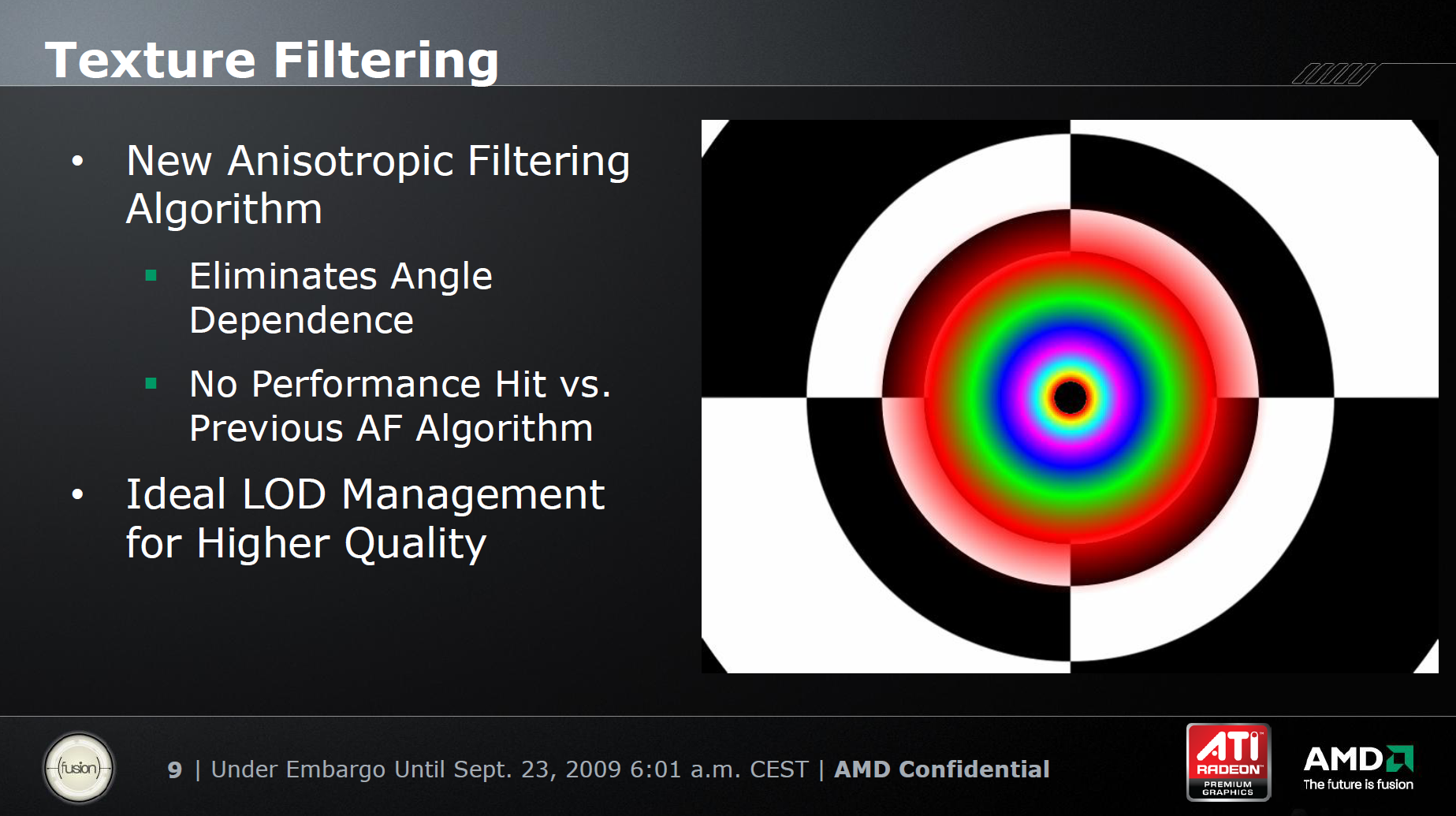

Nový algoritmus pro anizotropní filtrování zcela eliminuje úhlové závislosti (ty šlo eliminovat již na Radeonech X1000) a nemá oproti dosavadnímu negativní dopad na výkon. Je ideální pro správu LOD (level of details) při renderingu.

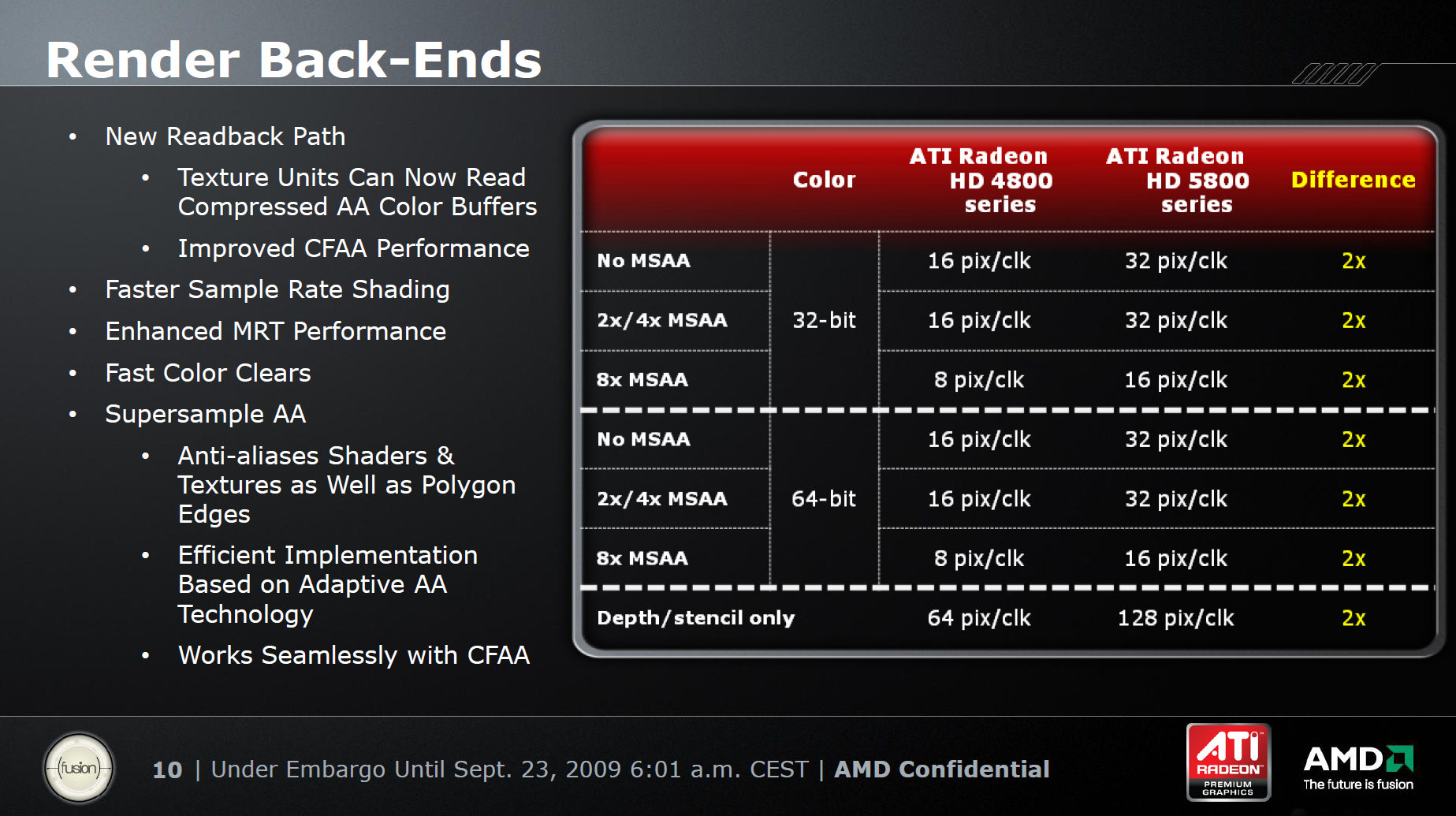

Konečná fáze renderingu dostává nové komunikační trasy. Texturovací jednotky nyní mohou číst komprimované barevné buffery AA, zrychluje stínování, mazání a SSAA (Supersample antialiasing) zvládá jak shadery a textury, tak hrany polygonů. Je implementován na bázi adaptivního antialiasingu (ten byl dobře vidět v akci například v Half-Life 2) a rozumí si s CFAA (custom filters antialiasing). Celkově je nové GPU 2× rychlejší než předchozí.

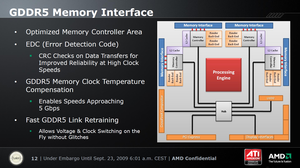

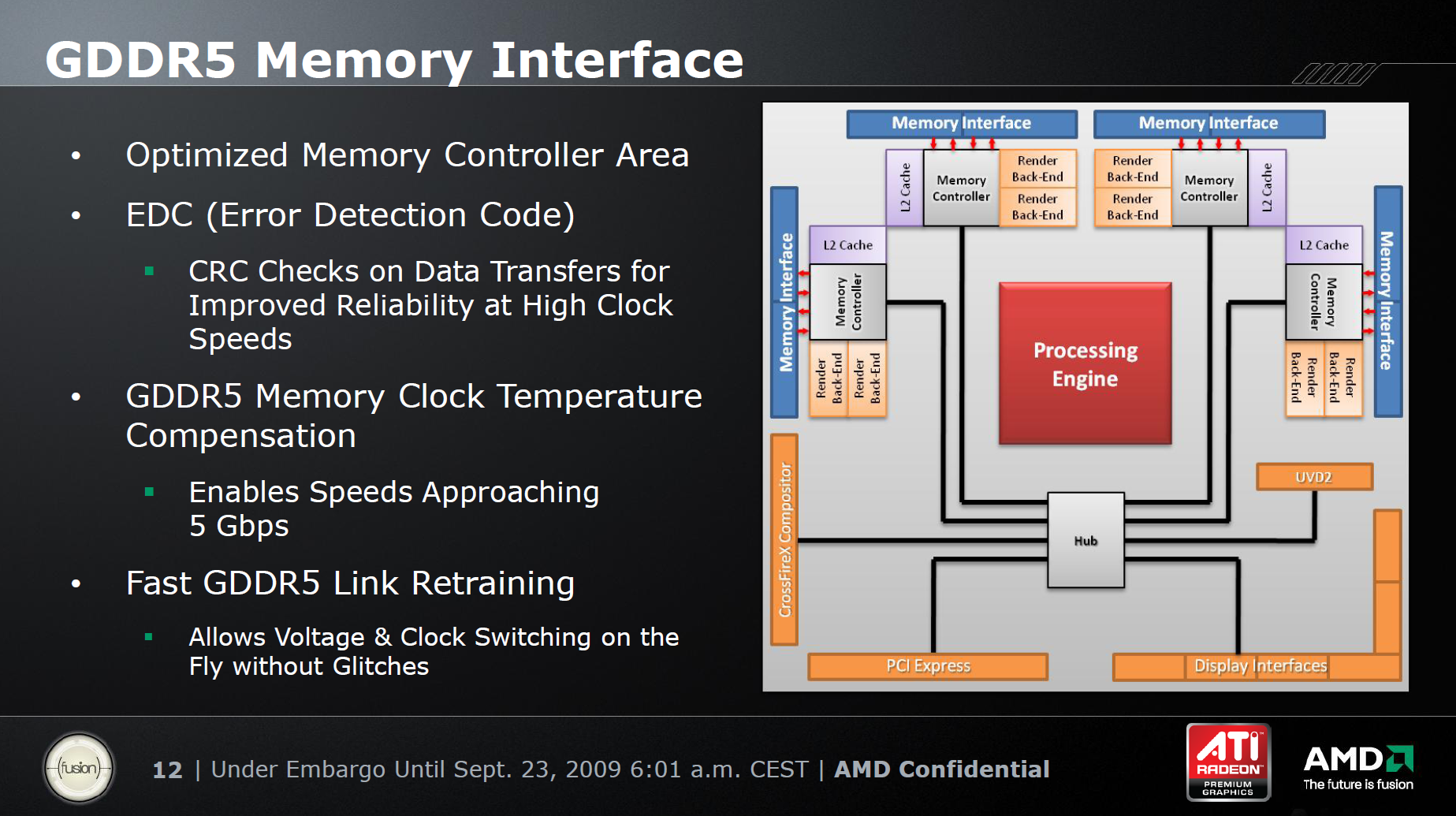

Implementace pamětí GDDR5 zlepšila efektivitu spotřeby schopností čipy uvádět do lowpower režimu, když není třeba výkon. Je zde podpora CRC a detekce chyb, přepínání frekvence a napětí přitom probíhá bez zastavení a je přítomna i kompenzace přehřívání čipů na vysokých frekvencích (kolem 5 GHz efektivně: základní takt tedy ~1,25 GHz).

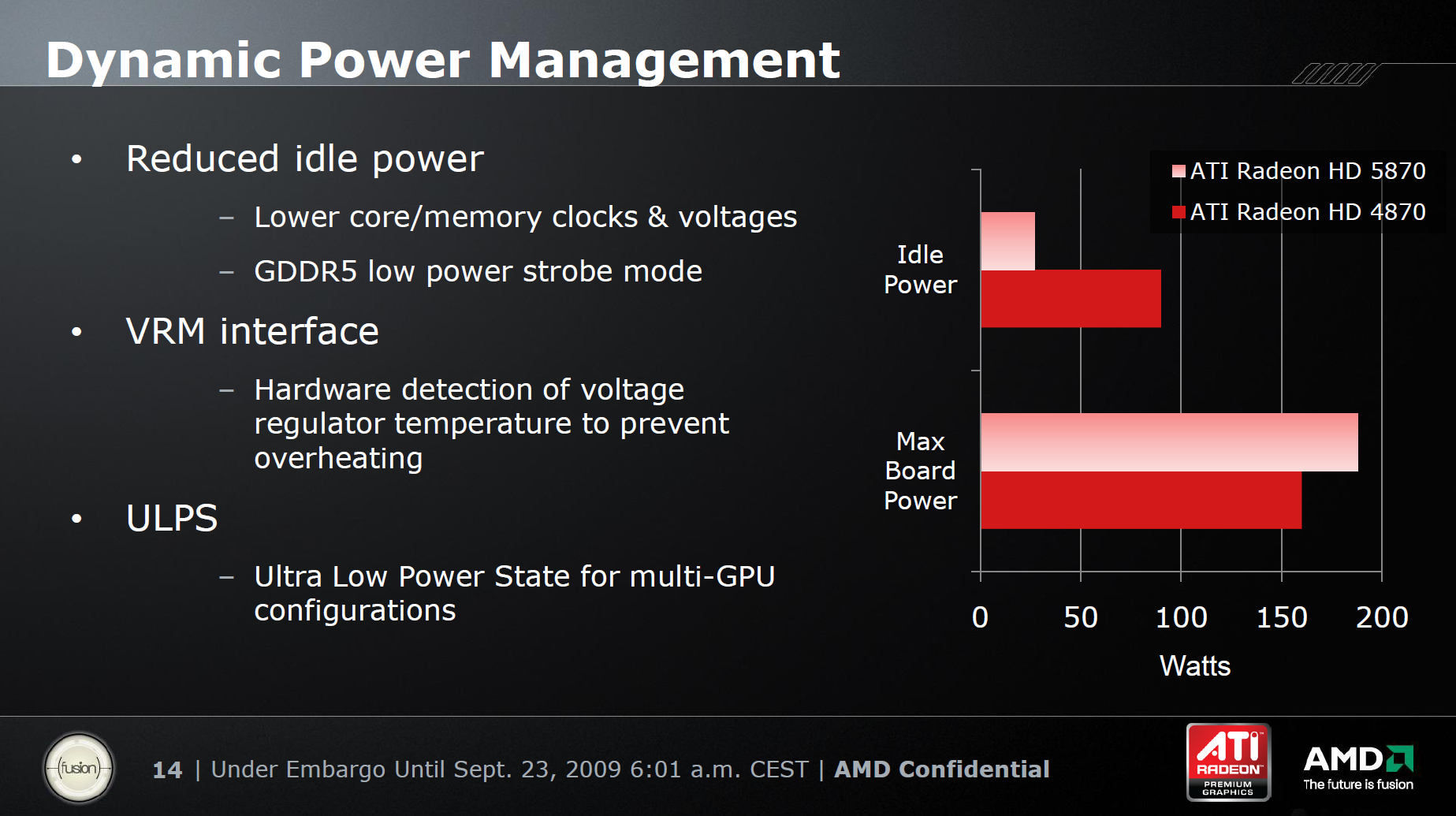

Vedle optimalizací v oblasti čipů GDDR5 karta umí i detekci přehřívání napěťových regulátorů a ultra-nízkonapěťový běh GPU. Srovnání spotřeby grafik v klidovém provozu tedy vyznívá ve prospěch nové generace.

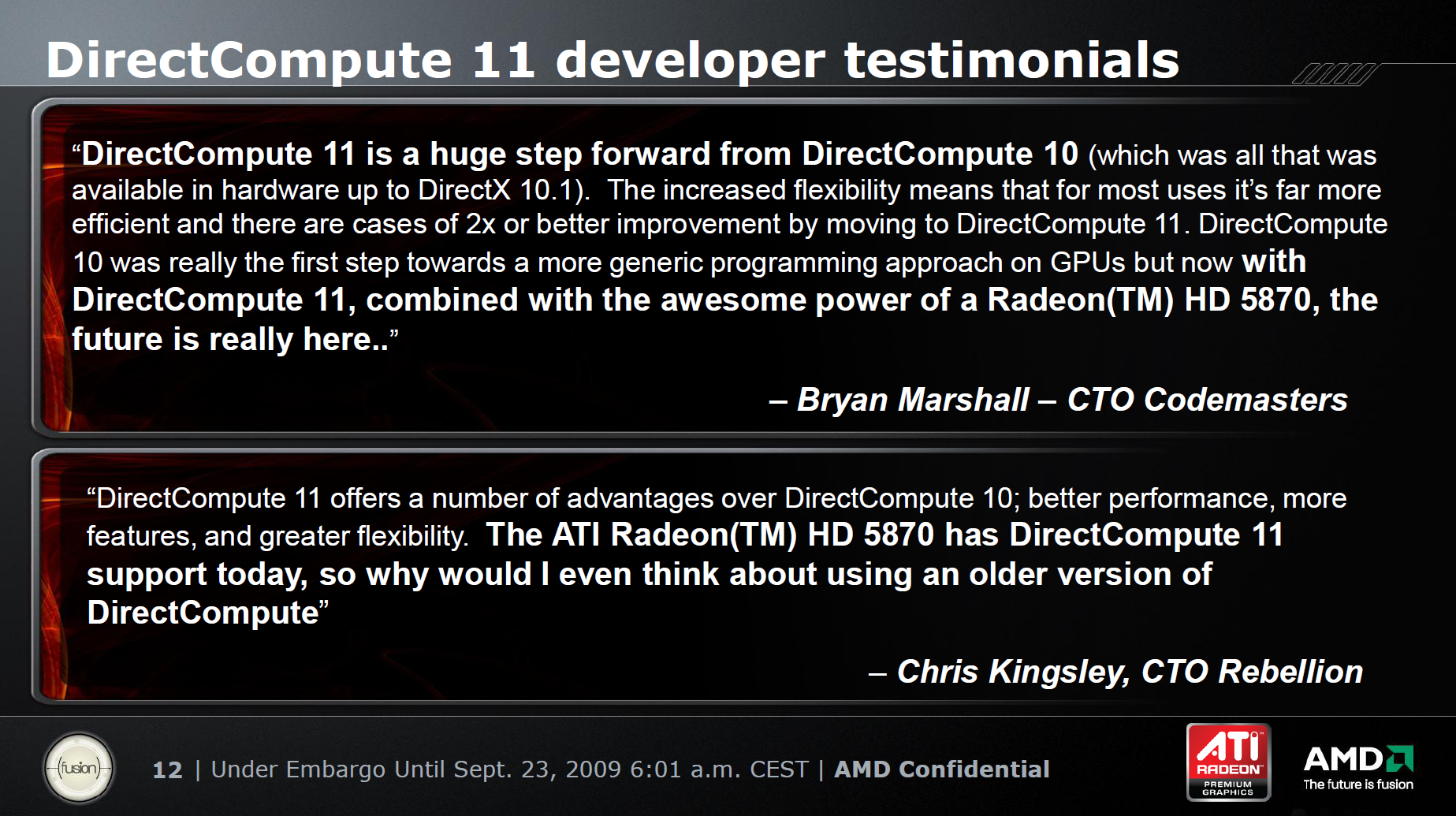

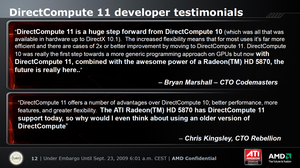

ATI implementuje plnou podporu DirectCompute 11 a OpenCL 1.0 a je kompatibilní s přesností IEEE754-2008 (ta mimochodem vedle 32bit/single a 64bit/double definuje i 28bit/quadruple přesnost, ale o té se materiály AMD nezmiňují). Architektura je pro obecné počítání výrazně uzpůsobena.

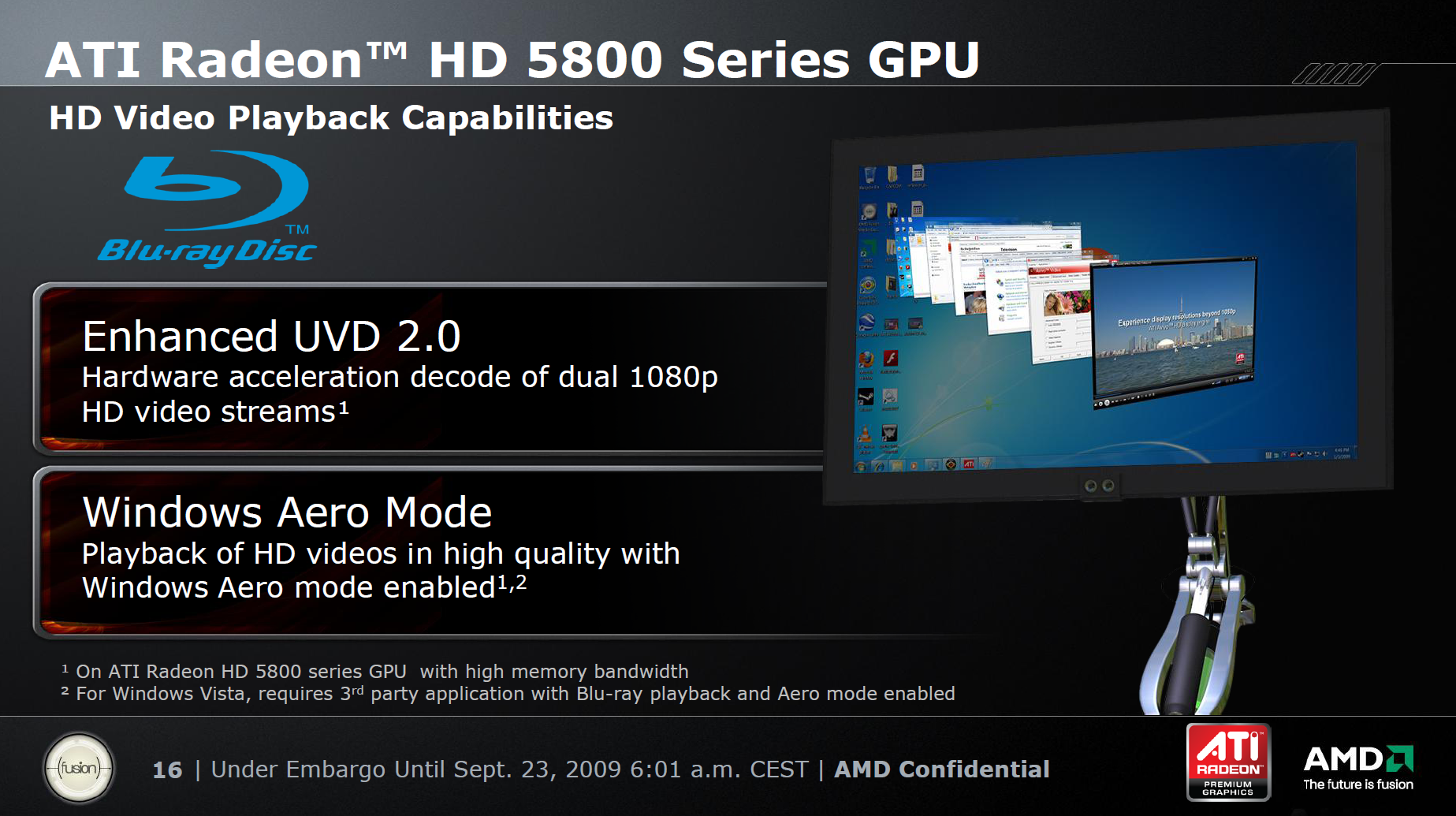

Z hlediska hardwarové akcelerace videa podporuje inovovaná část UVD 2.0 přehrávání dvou akcelerovaných 1080p video streamů současně. Přehrávat 1080p lze i za současně běžícího Windows Aero.

UVD obsahuje i logiku pro nastavení gamma, jasu bílé barvy, dynamického rozsahu videa a dalších aspektů. HD 5800 implementují pochopitelně i zvukový kodek, opět 7.1, HDMI výstup je verze 1.3a, tedy s podporou Deep Color a x.v.Color (tedy až 1 miliarda barev, resp 12 bitů/barva výstup, resp. 10 bitů/barva při vzorkování 4:4:4), ze zvuku je k dispozici Dolby TrueHD, DTS-HD MAster Audio,AC3 i DTS a další, a to až do 24 bitů/192 kHz.

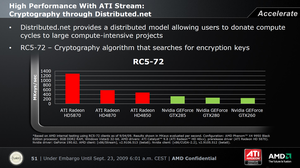

Z existujících projektů GPGPU podporujících ATI Stream materiály zmiňují například Crytography.net a jejich počítání algoritmu RC5-72.

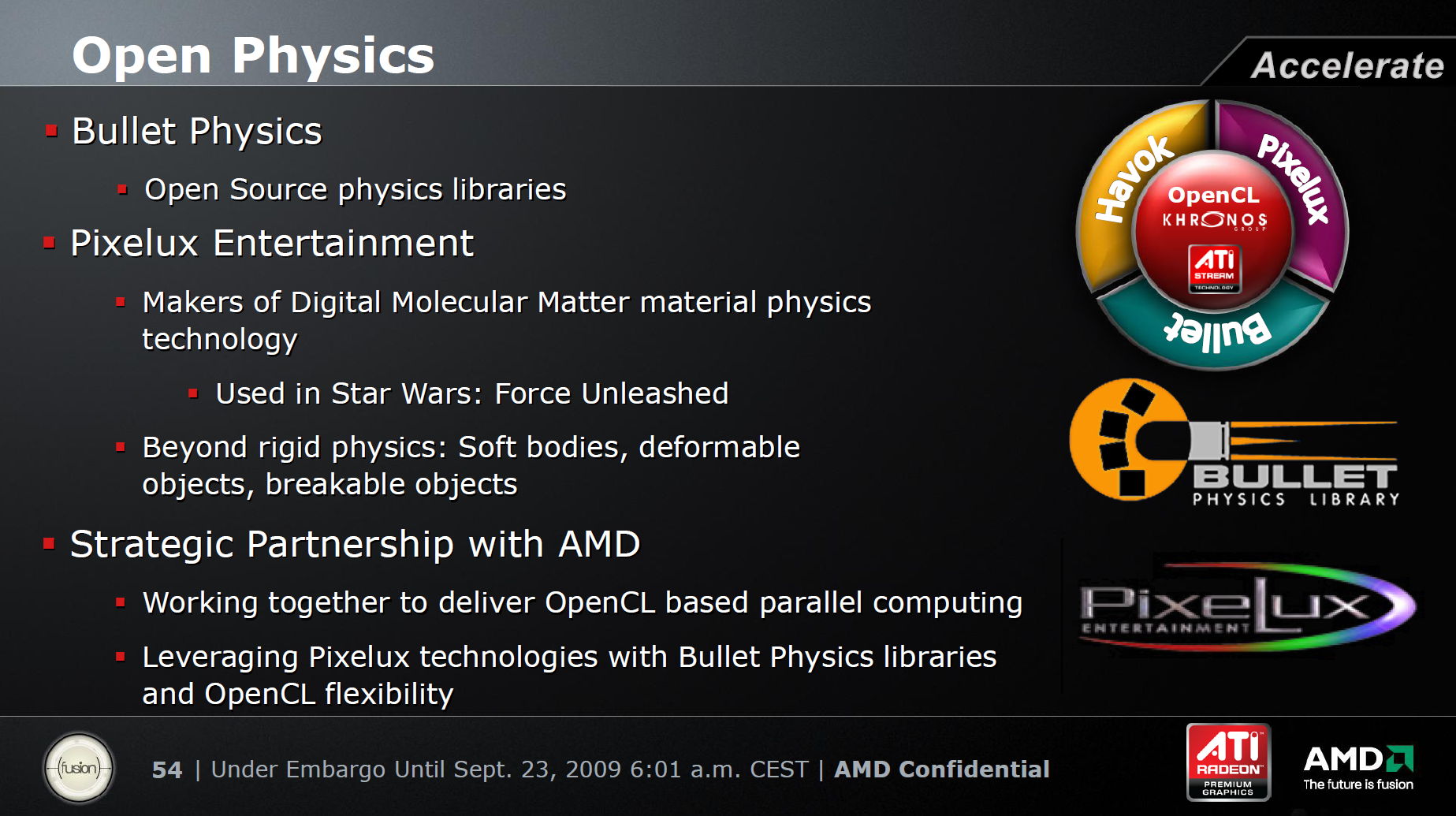

Z fyzikálních enginů jak známo ATI nepodporuje NVIDIA PhysX, neboť běží pod jejím systémem CUDA. Zato se ví o spolupráci AMD s Intelem, který koupil engine Havok, dále AMD hovoří o open source enginu Bullet Physics a dalších. Jak se ale tento trh vyvine, to ukáže až budoucnost. Jak PhysX, tak Havok a Bullet jsou významní hráči na herním trhu.

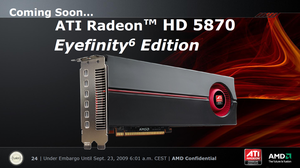

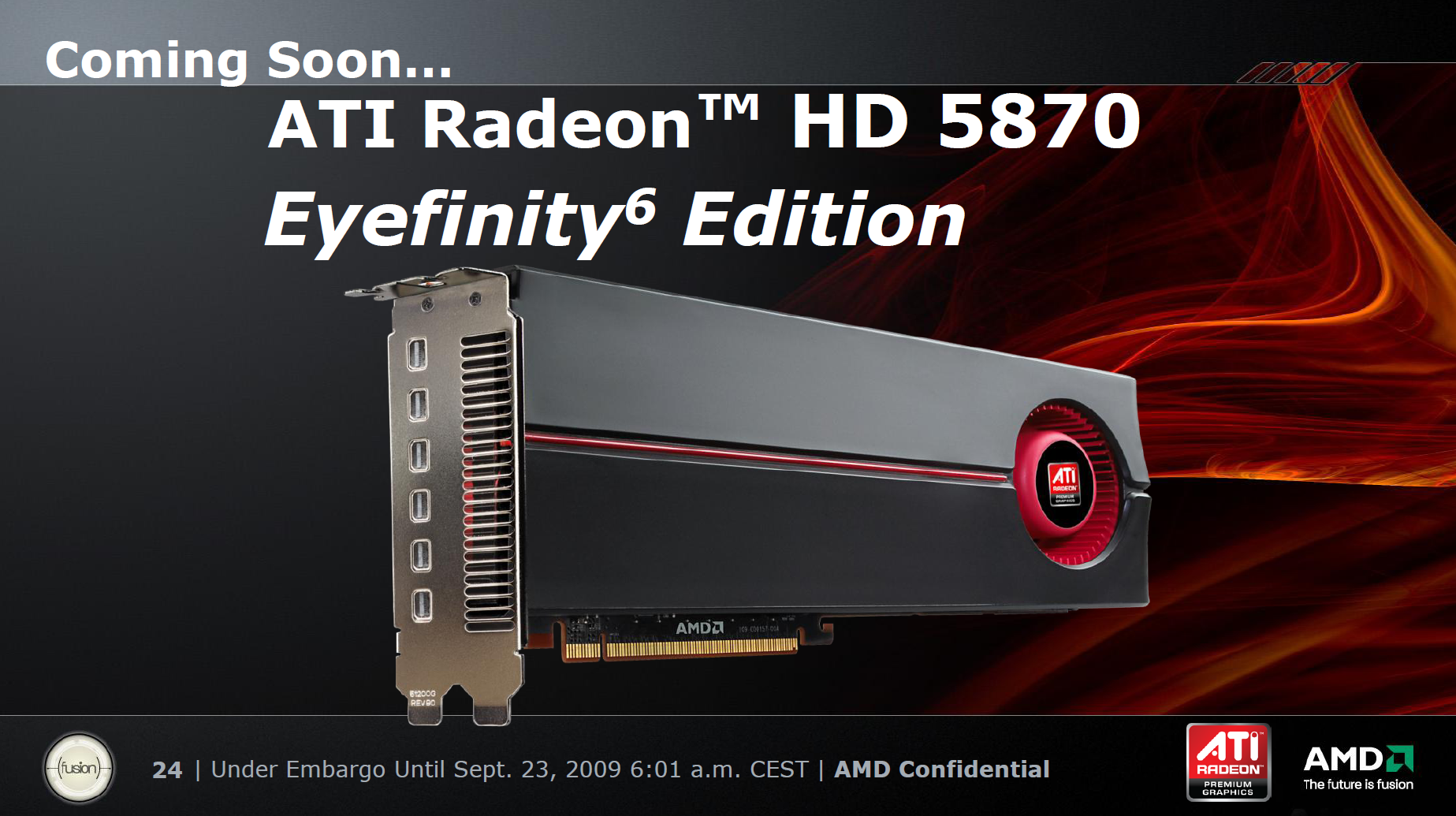

Rozlučme se s fotografií edice Eyefinity6 Radeonu HD 5870 disponující šesti výstupy.

Byť to sem přímo nepatří, dovolte mi pár slov k DirectX 11. Hry a vývojáři budou moci využívat:

• Kompresi 16bitových HDR textur: Až 6:1, s redukcí artefaktů, lepším SNR a lepší správou průhlednosti.
• Multithreading, který je pro DX11 nativní (např. shadery, načítání textur a další, to vše poběží v samostatných vláknech).
• Jednodušší programování: Objektově orientované, masivní nárůst výkonu, integrace Direct3D a DirectCompute.
• Deffered shading (Compute Shader 5.0 využitý k výpočtu distribuce světla ve scéně), tisíce světel renderovaných v jediném průchodu.
• HDAO (High Def. Ambient Occlusion), filter spreading (simulace rozličných efektů optických čoček jako třeba depth of field).
• A mnohé další…

Na závěr krátký pohled na renderovací cestu v DirectX 11.

Pohled do českých e-shopů říká, že Radeon HD 5850 vás vyjde na ~5300 Kč, Radeon HD 5870 na ~8000 Kč.
