Dnešní díl je celý věnován ukázce vektorového nástroje Gfig. Nakreslíme si jednoduchý obrázek blesku.

Na začátku se musím omluvit za opětovné odložení komety, opět se mi do dnešního dílu nevešla. Příště už o ni nepřijdete. Opravdu.

Blesk

Jediné, co se na produkci blesku v GIMPu dá nazývat prací, je nakreslit věrohodně vypadající klikatící a větvící se čáru :-). Alespoň se ale přesvědčíme, že GIMP není výhradně bitmapový editor, ale že nějaký ten vektorový modul se v něm také najde, i když těžko srovnatelný se specializovanými vektorovými editory, jako jsou např. Inkscape nebo Sodipodi.

Založíme nový obrázek o rozměrech 400x600 pixelů a začneme obligátní vrstvou Pozadí. Zatím jsme se stále nedostali ke generování mraků v GIMPu, takže máme výmluvu, proč se spokojit s jednobarevnou oblohou. Hlavně to nesmí být šmolková modř letního slunečného dne, nýbrž zlověstně temný závěs černého mračna, jenž s sebou přináší předzvěst temnoty, bouře, výpadků proudu a horečnatého hledání médií s poslední zálohou :-D. Například #0b1621.

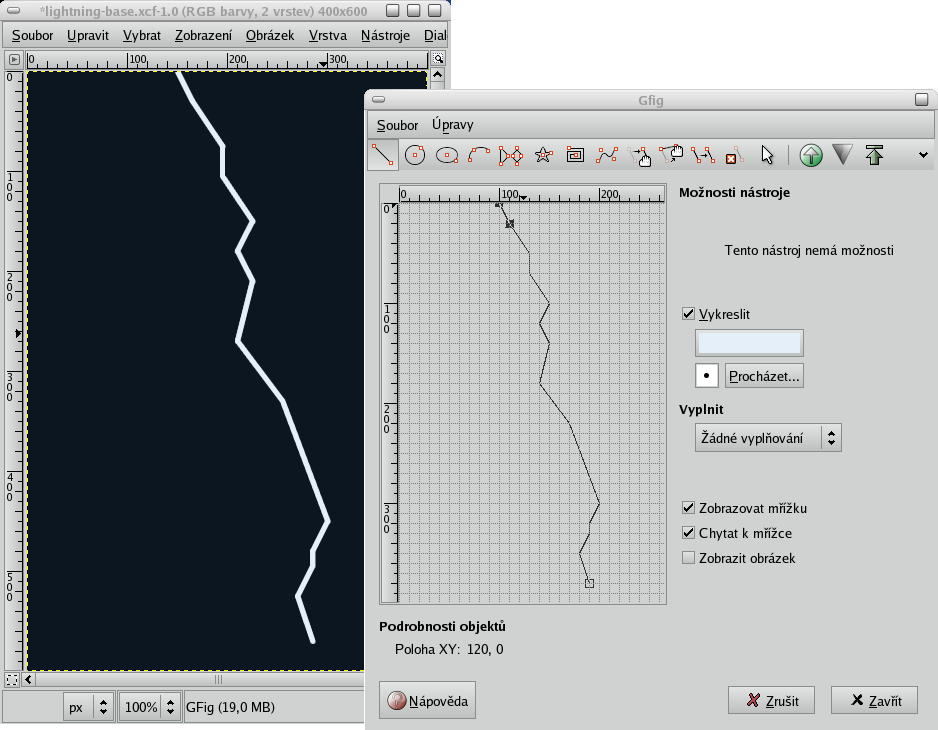

Nastává čas odhalit sílu nástroje Gfig, který je k nalezení v menu Filtry -> Vykreslení -> Gfig (Filters -> Render -> Gfig).

Filtr Gfig

Gfig je nástroj pro vektorovou kresbu. To znamená, že na rozdíl od bitmapového kreslení, při kterém se ukládají informace o jednotlivých pixelech, zaznamenávají se zde body, úsečky, křivky apod. jako objekty. Po skončení vektorové editace jsou všechny tyto objekty převedeny do normální bitmapové vrstvy (filtr vytvoří novou vrstvu se jménem Gfig).

V menu Soubor (File) najdeme obvyklé příkazy Otevřít, Uložit a Zavřít (Open, Save, Close). Svůj vektorový výtvor si tedy můžeme uložit tak, jak je (objektový model), a použít jej znovu.

Menu Úpravy (Edit) nám nabízí všeříkající Zpět (Undo) a Vymazat (Clear). Dále se zde dá nastavit Mřížka (Grid) - lze ovlivnit Rozestup (Spacing), Typ (Type) a Barva (Color). V dialogu Nastavení (Preferences) máme několik voleb, které snad není třeba dlouze vysvětlovat.

V ikonové liště najdeme tyto nástroje a funkce:

• Vytvořit čáru (Create line): Tažením myši nakreslíme prostou rovnou čáru, která má dva kontrolní (řídící) body.
• Vytvořit kružnici (Create circle): Nakreslíme kružnici, která má jeden kontrolní bod pro svůj střed a jeden pro poloměr.
• Vytvořit elipsu (Create ellipse): Elipsa, která má stejné kontrolní body jako kružnice.
• Vytvořit výseč (Create arc): Tažením myši umístíme tři body, které určují kruhový oblouk.
• Vytvořit pravidelný mnohoúhelník (Create reg polygon): Pravidelný n-úhelník, kde číslo n se zadává vpravo v poli Počet stran (Sides). N-úhelník má jeden kontrolní bod pro střed a jeden pro poloměr. Maximální počet stran (n) je 200, minimální přirozeně 3.
• Vytvořit hvězdu (Create star): Hvězda s jedním kontrolním bodem pro střed, druhým pro vnější poloměr (délka ramen) a třetím pro vnitřní poloměr (vzdálenost ramen od středu). Počet vrcholů se nastavuje v poli Strany (Sides).
• Vytvořit spirálu (Create spiral): Vykreslí spirálu, která má opět dva kontrolní body (střed a poloměr). Orientaci změníme (překvapivě) v poli Orientace (Orientation), počet "závitů" (ramen, stran) pak nastavíme v poli Strany (Sides). Nástroj má nepravdivou ikonu, protože umožňuje kreslit jenom kruhovité spirály, nikoli hranaté.
• Vytváří Beziérovu křivku (Create bezier curve): Umístěním prvních dvou bodů definujeme základní přímku, třetí bod určuje zakřivení. Když chcete křivku ukončit, při umisťování posledního bodu musíte přidržet klávesu Shift. Tady upozorňuji na svérázný český překlad: "Přeřaďovač + tlačítko myši..."má být správně "Shift + tlačítko myši...".
• Přesunout objekt (Move an object): Tažením myši přesouváme objekt, který musíme uchopit za některý z kontrolních bodů.
• Přesunout jeden bod (Move a single point): Tažením přesouváme jeden kontrolní bod. Ostatní přitom zůstávají na místě, takže je nevhodné použít tuto funkci například k přesunu celé kružnice za její střed, protože bod určující poloměr se nepohybuje a rozměry kružnice se tak mění.
• Kopírovat objekt (Copy an object): Vytvoří kopii objektu, na který klikneme. Při kliknutí se kopie vytvoří přesně na stejném místě, jako je originál. Lepší je tedy myší táhnout, tím kopii zároveň přesouváme. K selekci musíme použít některý z kontrolních bodů, nikoli obrys objektu.
• Odstranit objekt (Delete an object): Na který objekt klikneme, ten je rázem synem (dcerou) smrti. K selekci musíme použít některý z kontrolních bodů, nikoli obrys objektu.
• Zvolte objekt (Select an object): Prostý výběr objektu, který bude považován za aktivní. Opět musíme k selekci použít některý z kontrolních bodů, nikoli obrys objektu.
• Zvýšit zvolený objekt (Raise selected object): Aktivní objekt je umístěn o jednu úroveň výše.
• Snížit zvolený objekt (Lower selected object): Aktivní objekt je umístěn o jednu úroveň níže.
• Zvýšit zvolený objekt nahoru (Raise selected object to top): Aktivní objekt je umístěn úplně nahoru.
• Snížit zvolený objekt dospod (Lower selected object to bottom): Aktivní objekt je umístěn úplně dolů.
• Zobrazit předchozí objekt (Show previous object): Zahájí režim cyklování, kdy je zobrazen vždy jen jediný objekt. Zobrazí předcházející objekt.
• Zobrazit další objekt (Show next object): Zahájí režim cyklování, kdy je zobrazen vždy jen jediný objekt. Zobrazí následující objekt.
• Zobrazit všechny objekty (Show all objects): Zruší režim cyklování a zobrazí všechny objekty.

Dále nám pracovní okno Gfig nabízí tyto volby:

• Možnosti nástroje (Tool options): Nastavení nástroje předtím, než jej použijeme. Zde se nastavuje např. počet stran n-úhelníku nebo orientace spirály. Vlastnosti nakresleného objektu nelze změnit dodatečně.
• Vykreslit (Stroke): Obtažení čar objektu. Nastavujeme barvu a stopu (Brush).
• Vyplnit (Fill): Udává, zda a jak budou vyplněny uzavřené plochy vybraného objektu. Možnosti výplně jsou:
  • Žádné vyplňování (No fill)
  • Vyplnění barvou (Color fill)
  • Vyplnění vzorkem (Pattern fill)
  • Vyplnění přechodem (Gradient fill)
  Ke každé možnosti patří příslušný výběr výplně, tedy barva, vzorek (pattern) a přechod (gradient).
• Zobrazovat mřížku (Show grid): Přepíná zobrazování mřížky, jejíž vlastnosti lze nastavit ve zmiňovaném dialogu Úpravy -> Mřížka (Edit ->Grid).
• Chytat k mřížce (Snap to grid): Určuje, zda se mřížka bude zobrazovat jen "na ozdobu", nebo se k ní veškeré vytvářené objekty budou zarovnávat.
• Zobrazit obrázek (Show image): Přepíná zobrazování zbytku "normálního" obrázku jako podkladu.

To by bylo z popisu přibližně vše. Teď se pustíme do samotného blesku. Pozadí už máme, takže můžeme rovnou otevřít Gfig a nástrojem Vytvořit čáru (Create line) se pokusit o tvar blesku. Vypneme možnost Vyplnit (Fill) a zapneme Vykreslit (Stroke), a to s modrobílou barvou (například #e4eff9) a stopou Circle (05). Při umisťování druhého bodu jedné čáry a umisťování prvního bodu čáry následující nehýbejte myší, aby na sebe čáry navazovaly. Gfig bohužel neumožňuje kreslit čáru o více kontrolních bodech. Jednodušší práci budeme mít, když si zapneme zobrazování mřížky a přichytávání mřížky a v dialogu Mřížka (Grid) zadáme rozestup (Spacing) např. 10 pixelů. A protože výsledky naší práce vidíme realtime vykreslovány do "normálního" obrázku, můžeme také vypnout volbu Zobrazit obrázek (Show image).

U našeho blesku vytvoříme větve o třech různých silách ("tloušťkách"), které budeme mít rozdělené do tří vrstev. Budeme tedy Gfig spouštět třikrát, každou tloušťku budeme kreslit na zvláštní vrstvu. Ovšem pozor, Gfig si pamatuje, kterou vrstvu kreslil, a je schopen pokračovat v její vektorové úpravě. Tomu se musíme vyhnout. Postup bude zhruba následující:

1. Uvedenou stopou (Circle (05)) nakreslíme hlavní rameno blesku.
2. Opustíme Gfig stiskem tlačítka Zavřít (Close) a vzniklou vrstvu přejmenujeme na Blesk - Hlavní.
3. Vybereme vrstvu Pozadí. U ní Gfig nemůže pokračovat ve vektorové editaci, a tak bude muset vytvořit novou vrstvu Gfig.
4. Spustíme Gfig, přepneme stopu pro vykreslování na Circle (03) a uděláme nějaké postranní větve.
5. Opět Gfig zavřeme a novou vrstvu pojmenujeme Blesk - Větve - 1.
6. Vybereme vrstvu Pozadí.
7. Proces dokončíme opětovným použitím Gfigu, nakreslením "větviček" se stopou Circle (01) a pojmenováním poslední vrstvy Blesk - Větve - 2. U tohot kroku je lepší nastavit vykreslovací barvu na čistě bílou, nikoli modrobílou.

Nakonec ještě jeden špinavý trik - zkopírujte vrstvu Blesk - Větve - 2 a kopii ihned slučte s originálem příkazem Vrstva -> Sloučit dolů (Layer -> Merge down). A hned jsou větvičky jasnější! Samozřejmě jsme mohli použít funkci Úrovně nebo Jas-Kontrast, ale toto je přece rychlejší ;-).

Blesk - Hlavní	Blesk - Větve - 1
Blesk - Větve - 2	Celý obrázek

Díky tomuto postupu máme teď jednotlivé větve blesku rozděleny v různých vrstvách podle jejich síly. Kolem těchto jednoduchých čar ještě doplníme namodralou záři závislou právě na jejich síle (proto to rozdělení do vrstev) a jsme hotovi.

Na namodralou záři použijeme další z plug-inů Script-fu, a sice Alfa do loga -> Mimozemská záře (Alpha to logo -> Alien glow). Jak jsem se zmiňoval při jiné příležitosti, plug-iny Script-fu mají velice jednoduché nastavení, což vidím jako výhodu.

Pro všechny tři vrstvy nastavíme jednu modrobílou barvu, ale pro každou vrstvu jinou velikost :

• Blesk - Hlavní: 90 pixelů
• Blesk - Větve - 1: 60 pixelů
• Blesk - Větve - 2: 40 pixelů

Plug-in je opět trochu panovačný a v obrázku nadělá nepořádek. Vrstvu, na kterou je použit, znehodnotí, takže si od každé vrstvy vytvořte kopii a efekt použijte na ni. Pak smažte balast - vrstvy Background a <jméno vrstvy> kopie. Vrstvu Alien glow přejmenujte na Blesk - Záře - Hlavní/Větve 1/Větve 2 (podle původní vrstvy).

Nyní jsme více méně u konce. Já vím, že to není ani umělecké dílo, ani realistický obrázek, ale s trochou fantazie si můžeme říci, že to vypadá jako blesk :-). Hlavní prostor pro vylepšení bych viděl ve čtvrté vrstvě (nejmenší větvičky). Uznávám, že nejsou nic moc.

Dnes jsme si předvedli jenom malou část z možností Gfig, ale je možné, že se k němu ještě někdy vrátíme...
