GIMP v příkladech - 4 (meteor)

28. 11. 2005 | Vítězslav Šmíd | Návody | 20431×

Nyní využijeme nově nabytých znalostí o vytváření kamene a namalujeme si hořící meteor prolétající zemskou atmosférou.

Rýpaly upozorňuji, že cílem dnešního článku není vytvořit umělecké dílo :-).

Příprava & obloha

Před spuštěním GIMPu si do složky ~/.gimp-<verze>/patterns/ uložte novou kamennou texturu:

Pak už můžete GIMP spustit a vytvořit nový obrázek. Velikost zvolte 800 x 400 pixelů. Budeme potřebovat spoustu místa na ohnivou stopu meteoru.

Dopředu přiznávám, že s oblohou se moc párat nebudeme a uděláme ji prostě jednobarevnou, asi jako při soumraku. Vhodná barva je například #171833. Vrstvu s oblohou pojmenujeme překvapivě Obloha. Hvězdná obloha se sem moc nehodí, protože to pak může vypadat, že meteor letí volným vesmírem, a to je samozřejmě nesmysl. V tom případě by to totiž byl meteoroid a nemohl by hořet. Možná se v některém z příštím dílů podíváme na tvorbu jednoduchých mraků...

Na konec přípravy si uděláme jádro meteoru - kámen připravený podle návodu v minulém díle (GIMP v příkladech - 3 (kámen), ale s novou texturou, kterou jste si právě uložili. Při použití filtru Zdrsnění je skvělým nápadem nastavit větší hodnotu parametru Hloubka (Depth), meteor tak bude drsnější. Doporučuji vytvářet ho větší (400 x 400) a po dokončení zmenšit na velikost okolo 50 x 50 pixelů funkcí Vrstva -> Změnit velikost vrstvy (Layer -> Scale layer). Pak už stačí kámen přesunout do levého nebo do pravého spodního rohu obrázku, řekněme 40 pixelů od okrajů. Použijeme, jak jinak, nástroj Přesun (Move). V tomto projektu budeme operovat s mnoha vrstvami a doporučuji vám je hned od začátku smysluplně pojmenovávat. Budiž tato vrstva zvána Jádro.

Z kamene kámen rozžhavený

Jako každé těleso, které vstupuje do atmosféry vysokou rychlostí, bude se náš meteor třením rozžhavovat. Efektu dosáhneme dvěma metodami: tónováním kamene do "žhavě vypadající barvy" a obklopením ohnivou září.

Zabarvení provedeme jednoduchou funkcí Vrstva -> Barvy -> Vyvážení barev (Layer -> Colors -> Color balance). Za zmíněnou "žhavě vypadající barvu" můžeme považovat nějaký odstín červeno-oranžové, takže si pohrajeme s posuvníky směrem k červené a žluté. Lepší je použít tento dialog hned několikrát. Dobrý nápad je také pomocí funkce Vrstva -> Barvy -> Jas-kontrast (Layer -> Colors -> Brightness-Contrast) zvýšit kontrast i jas.

Pro ohnivou záři se nám dokonale hodí jedno z rozšíření Script-Fu - Sálající záře (Glowing hot). Patří do skupiny rozšíření Alfa do loga (Alpha to logo). Tyto plug-iny většinou vytvářejí své efekty ve vybrané vrstvě kolem tvarů ohraničených průhledností (alpha). Podle toho také získaly svůj název - často se používají na dekoraci textů či logotypů. Náš plug-in tedy najdeme jako Skript-fu -> Alfa do loga -> Sálající záře (Script-fu -> Alpha to logo -> Glowing hot). Na rozdíl od klasických filtrů mívají plug-iny velmi jednoduché nastavení, což je ale spíše výhoda.

• Velikost efektu (Effect size): Do jaké vzdálenosti se "oběť" efektu rozzáří. Teoreticky bude mít efekt třetinový rozměr oproti zadanému číslu (viz poznámka "pixely*3"), ve skutečnosti je patrný do vzdálenosti ještě menší.
• Barva pozadí (Background color): Plug-in z průhledných částí vrstvy udělá pozadí o zadané barvě.

Pro náš účel zvolíme Velikost efektu 50 pixelů a pozadí třeba černé, nehraje totiž žádnou roli. Tady musím upozornit, že plug-in s obrázkem pěkně zacvičí a vytvoří nějaký balast navíc. Nepříjemné je, že celý obrázek ořízne na rozměry použité vrstvy, kterou ještě k tomu zničí. Proto před použitím ještě zduplikujeme vrstvu Jádro a tak nám vznikne Jádro kopie. Vrstvu ani nemusíme přejmenovávat, stejně se jí hned zbavíme, jenom provedeme Vrstva -> Velikost vrstvy dle obrázku (Layer -> Layer to image size). Pak už můžeme plug-in použít. Jak jsem říkal, v obrázku se nám objeví malý nepořádek. Smažeme vrstvy Jádro kopie a Background, vrstvu Glow layer si přejmenujeme na Jádro - Záře a umístíme ji pod vrstvu Jádro.

Meteorická stopa

Postup při vytváření stopy velmi připomíná skutečnou malbu skutečným pastelem :-). V podstatě si pomocí Štětce (Paintbrush) na plátno naneseme barvu, kterou pak nástrojem Šmouha (Smudge) rozmažeme do požadovaných kreací. Štětec jsme už používali, u Šmouhy se zkratkou S už většinu vlastností známe z jiných nástrojů. Nástroj funguje přesně jako skutečné rozmazávání barvy prstem. Při používání Šmouhy záleží také na směru - mějme například černý kruh na bílém pozadí. Kruh můžeme asimilovat, když začneme rozmazávat bílé pozadí směrem do kruhu. Nebo můžeme rozšiřovat barvu kruhu okolo, když budeme mazat z kruhu ven do bílé.

• Krytí (Opacity): V podstatě ovlivňuje, kam až daleko bude znatelná stopa barvy, do které při rozmazávání vjedeme "rukou".
• Přeběh (Rate): Ovlivňuje, jak daleko bude nástroj kreslit původní barvou, než "podlehne" a začne šířit barvu novou. Vlastnosti Krytí a Přeběh se funkčností tak trochu kryjí.

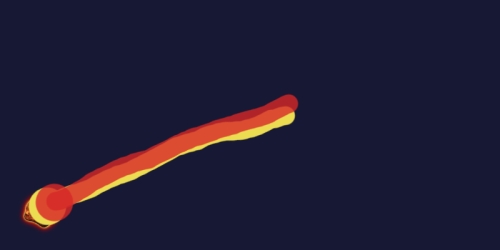

My si stopu namalujeme ve dvou nezávislých vrstvách - v jedné žlutou, ve druhé oranžovo-červenou. Vytvoříme tedy dvě nové průhledné vrstvy se jmény Jádro - Stopa - Červená a Jádro - Stopa - Žlutá. Nejlepší je asi přepínat se mezi vrstvami a pracovat na obou stopách najednou. Abychom měli co rozmazávat, tak štětcem s naší stopu (brush) Circle (60) uděláme v obou vrstvách "malé tečky" přímo u meteoru. Pak si vytvoříme další stopu - podobně jako jsme si nastavili Circle (60), ale tentokrát o polovičním poloměru (Radius), takže budeme mít Circle (30). Touto novou stopou si nakreslíme přibližně 350 pixelů dlouhou čáru ve směru požadovaných plamenů, a to přirozeně do každé ze dvou "stopových" vrstev správnou barvou. Doporučuji "červenou" vrstvu umístit nad žlutou a nastavit jí krytí asi 50 - 60 %

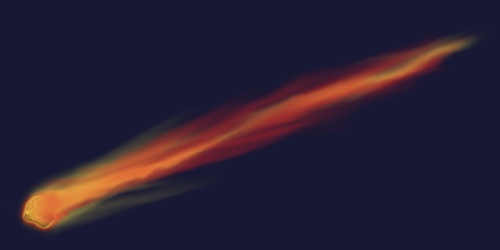

A teď už si můžeme vesele špinit prsty! Pro rozmazávání budou potřebné různé velikosti stop (brush), od Circle (15) až po Circle (60). Je možné vyzkoušet i neostré Circle Fuzzy. A pak už jen rozmazávat a rozmazávat obě vrstvy tak dlouho, dokud výsledek neodpovídá vašim představám. Jako obvykle, tato fáze závisí na vaší vlastní kreativitě a chuti experimentovat...

Je možné, že se vám působením rozmazávání udělají v plamenech "vrásky". To lze jednoduše vyřešit filtrem Gaussovo rozostření (Gaussian blur), popsaném ve druhém dílu (GIMP v příkladech - 2 (hvězdná obloha 2)). Poloměr rozostření nastavený na 3.0 se zdá být dobrou volbou.

Úlomky meteoru (volitelný doplňek)

Pokud náš meteor není zrovna stogramové smítko, mohl by se při svém pádu k povrchu Země rozpadat. Zkusme do obrázku přidat několik menších úlomků.

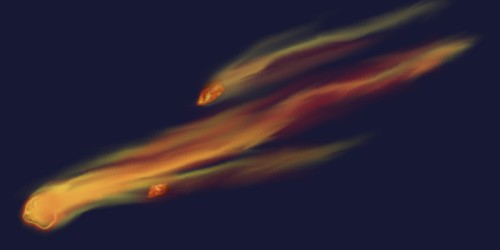

Nejjednodušší bude zkopírovat vrstvu Jádro, pozměnit tvar naším známým filtrem Zkřivit (Curve bend) a nakonec ji zmenšit a přesunout na vhodné místo. Ještě lepší bude, když tento nový úlomek také trochu přebarvíme nebo změníme jas a kontrast. Jeden malý úlomek bychom mohli umístit blízko jádru, takže pro něj bude stačit odštěpit větev stopy z jádra a nemusíme vytvářet extra "stopové" vrstvy. Pak ale umístíme jeden fragment ve větší vzdálenosti a rozmažeme mu vlastní stopu podobným způsobem jako u jádra, jen trochu menší. Teď už je opravdu nutné udržovat si pořádek v názvech vrstev, například takto:

Dokončení

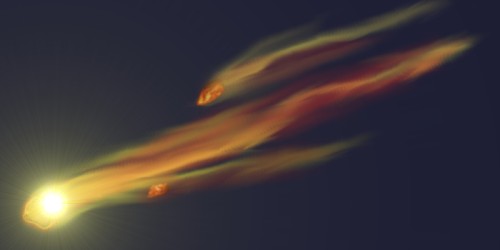

Jako poslední doplněk si do hořící části meteoru umístíme světelný efekt SuperNova, který jsme už používali ve druhém dílu seriálu. Opět se bude hodit trik s dvojnásobně velkou vrstvou, umístěním hvězdy přesně doprostřed a následným přesunutím na místo. Barvu zvolte žlutobílou, poloměr 20 až 25 a paprsky 450 až 500.

Závěr

V příštím díle si ve zkratce ukážeme slibovanou kometu, na kterou dnes nedošlo. Postup je velmi podobný jako u meteoru, takže k ní přidáme i něco dalšího.
