GIMP v příkladech - 19 (kiwi 3)

13. 9. 2006 | Vítězslav Šmíd | Návody | 17425×

Dnes nás čeká dokončení kiwi. Především se naučíme pracovat s komplexním filtrem Světelné efekty (Lighting effects).

Slupka kiwi

Jak bylo minule zmíněno, filtr Mapovat objekt (Map object) podruhé použijeme k namapování slupky kiwi na kouli. Uložte si následující texturu do adresáře ~/.gimp-<verze>/patterns/:

Vložíme novou vrstvu Slupka, umístíme ji pod Kiwi a vyplníme ji touto novou texturou. Máte-li stejně jako já otevřený panel (záložku, tab) se vzorky (patterns), stačí čtverec s náhledem uchopit a na vrstvu přetáhnout, stejně jako tomu bylo s barvou.

Nastavení filtru je podobné jako v případě mapování na plochu v minulém díle – průhledné pozadí a vypnuté světlo, na rotaci přirozeně nezáleží, protože generujeme dokonalou kouli.

Mapování nám texturu nepěkně rozmaže, proto kouli podrobíme dalšímu filtru, který je k nalezení v menu Filtry -> Vylepšení -> Doostřit (Filters -> Enhance -> Sharpen). Seznámili jsme se s ním v osmém díle seriálu. Hodnotu Ostrost (Sharpness) nastavíme na 40.

Je velmi pravděpodobné, že vyrenderovaná koule nepasuje správně na délku Kiwi, a to musíme napravit. Vrstvu přesuneme pod Kiwi tak, aby byla zhruba uprostřed, a pak ji podle potřeby zvětšíme nebo zmenšíme v dialogu Vrstva -> Změnit velikost vrstvy (Layer -> Scale layer). V mém případě šlo o roztažení z 500 pixelů na 530.

Práci na slupce zakončíme skrytím horní části vrstvy Slupka, která teď vypadá opravdu podivně. Zařídíme to, jak jinak, skrze masku vrstvy. Pro skrytí horní části dostačuje jeden tah štětcem s šedesátipixelovou stopou (brush).

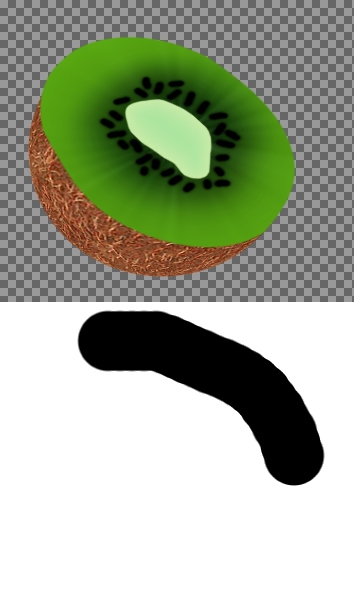

Na obrázku nahoře je vidět hotová slupka se správnou viditelností, dole pak maska vrstvy Slupka, která tuto (ne)viditelnost zajišťuje.

I zde bychom mohli práci ukončit. Půjdeme však ještě dál a kiwi vylepšíme trochou světla a nerovnosti.

Filtr „Světelné efekty“ (Lighting effects)

Tento filtr vytváří podobný efekt, jako když baterkou osvítíme dokonale plochou zeď. Simuluje až 6 různých světel působících na aktivní vrstvu. Každé světlo jde podrobně nastavit. Kromě toho je tu ještě velký bonus: filtr umožňuje také bump-mapping. Není to však obyčejný bump-mapping, je to bump-mapping kouzelný :-). Vytvářené nerovnosti jsou totiž „správně“ a realisticky osvětleny nastavenými světly. S vhodnou elevační mapou se tak můžeme zbavit dojmu ploché osvětlené zdi.

Filtr se nalézá v menu Filtry -> Efekty se světlem -> Světelné efekty (Filters -> Light effects -> Lighting effects). Jeho rozhraní je rozděleno na pět záložek a tradiční náhled, který je zajímavý pouze zaškrtávacím políčkem Interaktivní (Interactive). Je-li zaškrtnuto, v náhledu se zobrazuje modrá tečka představující aktuálně editované světlo. Tečku lze přesouvat myší a světlo tak přemisťovat.

Zmíněných pět záložek si teď popíšeme:

• Volby (Options):
  • Průhledné pozadí (Transparent background): Je-li použit bump-mapping (viz níže), vrstva bude průhledná v těch místech, kde bude nulová „výška“ (kde bude elevační mapa úplně černá)
  • Vytvořit nový obrázek (Create new image): Výsledek celé operace filtru (jedna vrstva) se otevře v novém obrázku a ten původní zůstane nedotčen.
  • Náhled ve vysoké kvalitě (High Quality preview): Přepíná kvalitnější, tím pádem i výpočetně náročnější zobrazování náhledu.
• Světlo (Light):
  • Světlo 1 … Světlo 6 (Light 1 … Light 6): Filtr umožňuje práci až se šesti světly a právě zde vybíráme, ke kterému z nich se bude vztahovat zbývající nastavení na této záložce.
  • Typ (Type):
    • Nic (None): Světlo se nijak neprojevuje, jde tedy o prázdný „slot“.
    • Směrové (Directional): Světlo je definováno svým směrem ke středu vrstvy. Ten můžeme nastavit jednak přesně číselně (viz níže), jednak tažením myši v náhledu.
    • Bodové (Point): Světlo je definováno svým směrem ke středu vrstvy. Ten můžeme nastavit jednak přesně číselně (viz níže), jednak tažením myši v náhledu.
  • Barva (Color): Barva světla.
  • Intenzita (Intensity): Intenzita světelného zdroje, od skomírající diody až po halogenový reflektor :-).
  • Izolovat (Isolate): Máme-li aktivních více světel, může být obtížné v náhledu rozeznat, kam přesně každé z nich svítí. Pomůže nám právě toto tlačítko: je-li stisknuté, právě zvolené světlo je v náhledu jako jediné zapnuté a ostatní jsou deaktivována.
  • Poloha (Position): Má význam pouze tehdy, když je aktivní světlo typu Bodové (Point), v tom případě určuje jeho přesnou polohu.
  • Směr (Direction): Má význam pouze tehdy, když je aktivní světlo typu Směrové (Directional), v tom případě určuje jeho přesný směr.
  • Přednastavení světla (Lighting preset): Vytvoříme-li nějakou extra světelnou kombinaci, můžeme si ji uložit a později zase nahrát. Slouží k tomu tato dvě tlačítka.
• Materiál (Material): Nastavení vlastností „materiálu“ vrstvy. Kromě jedné jsou hodnoty nastavované na této záložce srovnatelné s nastavením materiálu u filtru Mapovat objekt (Map object), bohužel jsou jinak pojmenované.
  • Zářící (Glowing): ekvivalent Okolí (Ambient). Určuje, jak světlá bude oblast, kam přímo nedopadá světlo.
  • Jasný (Bright): ekvivalent Difúze (Diffuse). Udává, jak intenzivní bude barva tam, kam světlo dopadá.
  • Lesknoucí se (Shiny): ekvivalent Odrazu (Specular). Určuje, jak intenzivní bude světelný odlesk.
  • Leštěný (Polished): ekvivalent Odlesku (Highlight). Zaostření odlesku.
  • Kovový (Metallic): Zapíná kovový vzhled materiálu.
• Mapa vyvýšení (Bump Map): Toto je velmi důležitá funkce filtru. Provádí totéž jako filtr Mapa vyvýšení (Bump map), ale obrovskou výhodou je, že při vytváření nerovností jsou brána v potaz světla nastavená na záložce Světlo (Light). Nerovnosti jsou tedy osvětleny „správně“ a realisticky.
  • Povolit mapování vyvýšení (Enable bump mapping): Zapíná/vypíná tuto funkci.
  • Obrázek vyvýšení (Bumpmap image): Zde vybíráme, která vrstva bude použita jako elevační mapa. Dostupné jsou všechny vrstvy všech právě otevřených obrázků.
  • Křivka (Curve): Čtyři dostupné volby mají stejný význam jako u filtru Mapa vyvýšení (Bump map) – určují typ výpočtu při bump-mapování.
  • Maximální výška (Maximum height): Maximální výška vytvářených nerovností.
• Mapování prostředí (Environment Map): Environmentální mapování je technika simulace zrcadlení (reflexe). Filtr nám v omezené míře umožňuje této metody využít. Na zdrojovou osvětlovanou vrstvu můžeme nechat zrcadlit obsah vrstvy jiné.
  • Povolit mapování prostředí (Enable environment mapping): Zapíná/vypíná tuto funkci.
  • Obrázek prostředí (Environment image): Zde vybíráme, která vrstva bude použita jako environmentální mapa. Dostupné jsou všechny vrstvy všech právě otevřených obrázků. Vrstva však musí být bez alpha kanálu (bez průhlednosti).

Nyní, se znalostí tohoto mocného filtru, konečně využijeme vrstvu Kiwi – Inverze, a to jako elevační mapu. Semínka okolo jádra budou mírně vystupovat nad povrch, jádro bude posazené trochu níže. Vrstvě však musíme invertovat barvy, protože v současném stavu by fungovala přesně naopak – semínka jsou černá, tvořila by proto prohlubně; jádro by naopak vystupovalo na povrch. K inverzi barev slouží položka menu Vrstva -> Barvy -> Invertovat (Layer -> Colors -> Invert).

Nyní už můžeme vybrat vrstvu Kiwi a spustit filtr Světelné efekty (Lighting effects). Vzor nastavení:

• Světlo (Light):
  • Světlo 1 (Light 1)
    • Typ (Type): Bodové (Point)
    • Barva (Color): bílá
    • Intenzita (Intensity): 0.30
    • Poloha (Position):
      • X = 0.50
      • Y = 1.07
      • Z = 1.00
  • Světlo 2 (Light 2)
    • Typ (Type): Bodové (Point)
    • Barva (Color): bílá
    • Intenzita (Intensity): 1.00
    • Poloha (Position):
      • X = 1.37
      • Y = 0.90
      • Z = 1.00
  • Světlo 3 (Light 3)
    • Typ (Type): Bodové (Point)
    • Barva (Color): bílá
    • Intenzita (Intensity): 1.00
    • Poloha (Position):
      • X = 0.73
      • Y = 0.80
      • Z = 1.00
• Materiál (Material):
  • Zářící (Glowing): 0.00
  • Jasný (Bright): 0.25
  • Lesknoucí se (Shiny): 0.53
  • Leštěný (Polished): 500.00
  • Kovový (Metallic): Vypnuto
• Mapa vyvýšení (Bump Map):
  • Povolit mapování vyvýšení (Enable bump mapping): Zapnuto
  • Obrázek vyvýšení (Bumpmap image): vrstva Kiwi – inverze
  • Křivka (Curve): Lineární
  • Maximální výška (Maximum height): 0.01
• Mapování prostředí (Environment Map):
  • Povolit mapování prostředí (Enable environment mapping): Vypnuto

Zobrazit hodnoty ze seznamu jako tabulku.

S uvedenými hodnotami dosáhneme zhruba tohoto výsledku:

Kiwi se pěkně leskne a osvětlená semínka vystupují nad povrch. I když to není úplně realistický obrázek, demonstruje možnosti mocného filtru, se kterým jsme se dnes seznámili. Uvedené nastavení samozřejmě není závazné a je žádoucí s ním experimentovat či vytvořit úplně jiné.
