GIMP v příkladech - 1 (hvězdná obloha)

1. 11. 2005 | Vítězslav Šmíd | Návody | 66054×

V tomto seriálu si na praktických příkladech předvedeme použití nejrůznějších nástrojů a postupů, které nám nabízí oblíbený bitmapový editor GIMP. Nebudeme se zabývat úplnými základy, ale tím, jak naplno využít možností tohoto skvělého programu.

Úvod

Jak už asi naznačuje perex, tento seriál nebude určen úplným začátečníkům. U čtenářů budu předpokládat tyto základní znalosti:

• Schopnost ovládat svůj operační systém a programy .
• Schopnost ovládat GIMP; orientace v jeho rozhraní, schopnost konfigurace oken, záložek ("odrážky"), dialogů.
• Ukládání a načítání souborů, formáty souborů (XCF versus JPG, PNG, GIF, ...).
• Co jsou to vrstvy; aktivní vrstva, změny pořadí vrstev, vytváření, přejmenovávání, duplikování a mazání vrstev.
• Barevný model RGB - jak funguje.
• Co to jsou a jak je nastavit - barva popředí a pozadí, aktivní stopa (brush), vzorek (pattern), přechod (gradient).
• Co je to průhlednost (alpha).

Myslím, že to nejsou požadavky nijak přehnané a na webu najdete desítky článků v nejrůznějších jazycích, které se takovým základům věnují.

K práci budeme potřebovat pouze GIMP s jeho rozšířením Script-fu (standardní součást instalace). Já používám verzi 2.2.8, ale myslím, že stejných výsledků můžete dosáhnout i s verzemi trochu odlišnými. Doporučuji však používat alespoň 2.2, oproti 2.0 má slušný počet výhod, minimálně přidání náhledů ke spoustě filtrů a efektů.

Epizoda první - hvězdná obloha

Nejprve si ukážeme, co se vlastně budeme snažit stvořit:

Nebudeme troškařit a vydáme se rovnou mezi galaxie - namalujeme si hvězdnou oblohu (za lepší výraz považuji anglické "starfield", tedy něco jako "hvězdné pole"). Upozorňuji, že pro některé obrazy, které budeme v tomto seriálu vytvářet, je naše dnešní práce spíše jenom pozadí, takový základ...

Postup

Na počátku byla vrstva Pozadí...

Začneme, překvapivě, spuštěním GIMPu . Z menu Soubor zvolíme Nový, nebo použijeme zkratku Ctrl+N. Výšku a šířku obrázku nastavíme na 800x600 pixelů a potvrdíme tlačítkem Budiž.

Opravdovou práci započneme použitím nástroje Plechovka, který má zkratku Shift+B. Popíšeme si jeho možnosti:

• Krytí: Určuje, jak bude nově nanesená vrstva barvy "průhledná", neboli jak bude krýt barvu pod sebou. Pozor, toto nastavení má vliv pouze v rámci jedné vrstvy, neplést si s "opravdovou" průhledností vrstev!
• Režim: K této problematice se dostaneme o něco dále, viz kapitolku Režimy vrstev.
• Typ vyplňování: Určuje, čím vlastně požadovanou plochu vyplníme. Doufám, že je každému jasné, co je to barva popředí a pozadí.
  • Vyplňování barvou popředí
  • Vyplňování barvou pozadí
  • Vyplňování vzorkem: K vyplnění je použitý právě aktivní vzorek. Dialog pro výběr vzorků zobrazíme příkazem Dialogy -> Vzorky nebo klávesovou zkratkou Shift+Ctrl+P.
• Ovlivněná oblast: Určuje, kam se vlastně barva dostane
  • Vyplnit podobné barvy: Po kliknutí na nějaký bod v obrázku vyplní všechny oblasti, které mají stejnou barvu a navzájem se "dotýkají" tohoto bodu. Citlivost je možno nastavit v části Hledání podobných barev, viz dále.
  • Vyplnit celý výběr: Vyplní aktuální výběr v aktivní vrstvě, nezávisle na podkladu. Pokud žádný výběr nemáme, je vyplněna celá aktivní vrstva.
• Hledání podobných barev: Podrobnější nastavení pro Vyplnit podobné barvy.
  • Vyplnit průhledné oblasti: Zdalipak chceme zabarvit i oblast průhlednou, "bezbarvou".
  • Sloučený vzorek: Poněkud komplikovanější případ - barva je nanášena na aktivní vrstvu, ale oblast je podle "pravidel" pro vyplňování podobných barev ovlivňována první viditelnou vrstvou, která leží nad vrstvou aktivní.
  • Práh: Udává citlivost, s jakou je posuzována podobnost barev. Při nízkých hodnotách jsou ovlivněny jen totožné nebo téměř shodné barvy.

My si nejprve vytvoříme podkladovou čerň noční oblohy - nastavíme si tedy barvu popředí na černou (#000000) a u plechovky krytí 100%, typ vyplňování na barvu popředí a ovlivněnou oblast na celý výběr. Po aplikaci na (zatím jedinou) vrstvu Pozadí uvidíme zárodek naší práce - nudnou černou oblohu. Je čas zažehnout termonukleární reakci.

První hvězdy

K vytvoření hvězd použijeme filtr Noise-Hurl, který najdeme v menu Filtry -> Šum -> Náhodné výpadky. Nevím proč, ale u tohoto filtru jsem měl problém s neanglickými lokalizacemi GIMPu, jeho použití vždy skončilo pádem plug-inu randomize se signálem SIGPIPE. Mně osobně to nevadí, protože používám lokalizaci anglickou :-). Pokud se chcete držet češtiny (předpokládám, že ano), budete v anglickém prostředí muset "přetrpět" jen pár minut. Uložte si obrázek, vypněte GIMP a v emulátoru terminálu zadejte :

LANG=en_US gimp

Tím spustíme "jednorázově" GIMP v angličtině. Nyní si otevřeme původní obrázek (File -> Open recent -> název_obrázku) a použijeme Filters -> Noise -> Hurl s nastavením Randomization na 1% a Repeat na 1. Potvrdíme tlačítkem OK. Randomization nám určuje, na kolik procent pixelů z obrázku bude filtr použit. Pokud nechceme zrovna tvořit hvězdokupu, i to minimum, 1%, je pro nás až moc. Repeat nastavuje, kolikrát bude filtr na obrázek aplikován, nám opět stačí "zašumět" jen jednou. Tlačítko New seed, bez kterého se teď klidně obejdeme, generuje nová pseudonáhodná čísla, podle kterých probíhá výpočet šumu.

To by z této krátké "english exkurze" stačilo, můžeme obrázek uložit, vypnout GIMP a spustit ho znovu "normálně", česky, a obrázek znovu otevřít. Jak jste si určitě všimli, barevný výstup filtru hvězdy ani trochu nepřipomíná. Velice jednoduchým Vrstva -> Barvy -> Odbarvit srovnáme tuto diskotéku do latě, tedy udělíme všem hvězdám barvy šedých odstínů. Název funkce mluví sám za sebe, ještě výstižnější je podle mě anglické Desaturate.

Než budeme pokračovat, prohloubíme trochu rozdíly mezi vzniklými body. Otevřeme dialog Vrstva -> Barvy -> Jas-kontrast, kde snížíme jas asi na -40 až -50 a naopak silně zvýšíme kontrast na 50 až 60. Tím se zbavíme velmi slabých hvězd a naopak ty silnější ještě více zjasníme, aneb co tě nezabije, to tě posílí...

Nyní přejmenujeme vrstvu Pozadí na Malé hvězdy (pravověrní programátoři a já na male_hvezdy :-)), zduplikujeme ji a kopii přejmenujeme na Velké hvězdy. Nyní následuje krátká vsuvka o režimech překrývání vrstev, které budeme za chvíli potřebovat.

Režimy vrstev

Na panelu Vrstvy si můžete všimnout rozbalovacího menu Režim, kde se nachází asi 20 možností. Pokud zvolíme režim u nějaké vrstvy, ovlivníme tím, jak se budou prolínat barvy této vrstvy a vrstvy, která je pod ní. Nebudu zde popisovat všechny dostupné režimy, podíváme se jen na ty, které budeme častěji používat. Režimy se neobjevují jen u vrstev, ale i u mnoha kreslicích nástrojů, například u plechovky nebo tužky.

Pozn.: Když budu v následujícím textu psát "bílá", myslím tím čistou bílou, tedy #ffffff, stejně jako "černá" je #000000.

• Normální: Implicitní režim, vrstvy se nijak neovlivňují.
• Rozpouštění: Jako výsledná barva každého pixelu je náhodně zvolena buď barva horní vrstvy, nebo spodní vrstvy. Vzniká tedy šum. Mimochodem, tímto způsobem by se dal také nahradit filtr Noise-Hurl (úkol pro zvídavého čtenáře).
• Obraz: Zjednodušeně řečeno, čím tmavší je barva pixelu horní vrstvy, tím více je tento pixel průhledný a je pod ním vidět barva pixelu spodní vrstvy. Barvy obou pixelů se míchají jako v modelu RGB.
• Součet: Sčítá barvy obou vrstev, černá je minimální hodnota, bílá maximální.
• Rozdíl: Výsledkem je barva spodní vrstvy mínus barva horní vrstvy.

Další užitečná věc je nastavení celkové průhlednosti vrstvy posuvníkem Krytí. Krytí má vliv i na výsledky režimů vrstev.

Výraznější hvězdy

Nyní se postaráme o to, aby si vrstva Velké hvězdy zasloužila své jméno. Opět použijeme Vrstva -> Barvy -> Jas-kontrast, tentokrát nastavíme jas asi na -110 a kontrast na 60. Zmizí nám tak sice většina hvězd, to ale hned napravíme. Použijeme k tomu funkci Úrovně, kterou najdeme v menu Vrstva -> Barvy -> Úrovně. V tomto dialogu můžeme měnit rozložení šedých odstínů v obrázku.

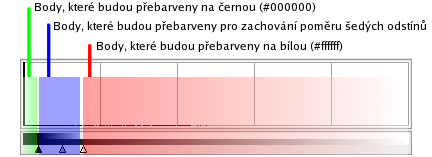

Uvidíme zde graf, který se nazývá histogram a který ukazuje zastoupení šedých odstínů v obrázku. U naší vrstvy Velké hvězdy to moc jako graf nevypadá, protože černá má absolutní převahu a "bílých" bodů je v ní poskrovnu, zvláště po poslední drastické operaci Jas-Kontrast. Pokud bychom pracovali např. s fotografií, vypadal by histogram poněkud zajímavěji.

V části Vstupní úrovně posuneme levý (černý) trojúhelníček na hodnotu 10 a pravý (bílý) na 40. Dojde k následujícím změnám:

1. Černý trojúhelníček: Všechny pixely obrázku, které se díky svému příliš tmavému odstínu mohou v histogramu "hlásit" k pozicím 0 až 10 (od začátku grafu až k černému trojúhelníčku), budou nemilosrdně přebarveny na černo. Tak se tedy zbavíme těch nejslabších, nejtmavších bodů a z vrstvy Velké hvězdy uděláme "záležitost horních deseti tisíc", neboli pouze hvězd, které září velmi silně, nebo jsou blízko k pozorovateli.
2. Bílý trojúhelníček: Přeživší body, které unikly věčnému černému zatracení a jsou světlejší, než určuje hranice bílého trojúhelníku, budou naopak přebarveny na čistou bílou.
3. Zbytek: Body, které spadají do oblasti mezi trojúhelníky, budou přebarveny tak, aby byl zachován poměr šedých odstínů v obrázku. To nám zachová jistou variabilitu jasu i ve vrstvě velkých hvězd.

Velké hvězdy teď září až příliš jasně, což je ale záměr. Následuje totiž malá úprava, která je sice zvětší, ale zároveň utlumí. Nejdříve ale nastavíme režim vrstvy na Obraz. To znamená, že její černý podklad bude úplně průhledný (čím tmavší barva, tím průhlednější; černá #000000 pak samozřejmě znamená absolutní průhlednost). Do vrstvy Malé hvězdy se nám teď z Velké hvězdy promítají právě jen ty hvězdy a nikoli černý podklad. Stejného efektu bychom dosáhli použitím funkce Vrstva -> Průhlednost -> Barva do alfy a zvolením černé barvy. Možností je více, ať žije svoboda volby.

Velké hvězdy teď zvětšíme. Ujistěte se, že stále pracujete jen s touto vrstvou, a otevřete dialog Vrstva -> Změnit velikost vrstvy. Zadejte šířku 1200 pixelů. Výška se adekvátně zvětší na 900 pixelů pro zachování poměru stran. Jako obvykle potvrďte tlačítkem Budiž. U fotografií bychom takovým zvětšováním vytvořili rozmazaniny, ale tady to nevadí, jde jen o bílé nebo šedavé body. Posledním detailem je pak zarovnání rozměrů vrstvy Velké hvězdy s celým obrázkem, což provedeme jednoduchým Vrstva -> Velikost vrstvy dle obrázku.

Dostali jsme se k takové základní jednotvárné hvězdné obloze. U každého, kdo postupoval podle návodu až sem, vypadá obrázek zhruba stejně. V příštím díle nám konečně nastane příležitost vytvořit si vlastní hvězdnou oblohu. Vytvoříme hvězdná seskupení (clustery), přidáme jim záři a vložíme několik dominantních jasných hvězd na popředí.

Zatím si můžete rozmyslet, jak by měla právě ta vaše obloha vypadat.
