GIMP v příkladech - 13 (mapa k pokladu 2)

25. 4. 2006 | Vítězslav Šmíd | Návody | 25351×

Během dnešního dílu dokončíme naši mapu k pokladu. Nástrojem Text přidáme popisky k ostrovům, vyznačíme sever, papír necháme zestárnout a nakonec jej zmačkáme.

Text

Nástroj Text (Text) se zkratkou T je "povinnou" součástí snad všech grafických editorů a každý určitě ví, že je určen ke vkládání různých nápisů nebo i delších textů do obrázku.

Jakmile v GIMPu vložíme nějaký text, je mu vyhrazena vrstva zvláštního typu. Místo klasického náhledu má pouze ikonu "T" a text můžeme kdykoli znovu upravovat poklepáním na ni. Tento zvláštní textový typ ale vrstva ztrácí, jestliže je na ni použit nějaký filtr, je měněna její velikost (nebo i velikost celého obrázku!), je s ní rotováno nebo je pokreslena nějakým nástrojem apod. V tom případě se z ní stává klasická bitmapová vrstva a text v ní už nelze upravovat nástrojem Text. Bezpečné operace jsou jednak úpravy tímto nástrojem, jednak přesun textové vrstvy nástrojem Přesun (Move). Také nevadí změna Režimu (Mode) vrstvy a Krytí (Opacity). U vrstvy je samozřejmě možné měnit její pořadí a viditelnost.

• Písmo (Font): Výběr fontu ze všech v systému dostupných. Seznam s fonty má několik tlačítek navíc: lze měnit velikost náhledu, přepínat mezi řádkovým a tabulkovým zobrazením nebo otevřít samostatný dialog pro výběr fontu.
• Velikost (Size): Velikost (nebo správně typograficky stupeň) písma. Jak je v GIMPu obvyklé, jednotku si lze zvolit.
• Hinting (Hinting): Při malých velikostech písma je upravován obrys písmen, aby se zachovala lepší čitelnost.
• Vnutit použití autohinteru (Force auto-hinter): Výpočet pro zdokonalené zobrazování fontu. Podrobnosti jsou mi neznámé.
• Vyhlazování (Antialiasing): Vyhlazování zjemňuje přechod barvy písmen do (průhledného) zbytku textové vrstvy. Je nutné ho vypnout například při ukládání do formátů podporujících pouze binární průhlednost - třeba GIF.
• Barva (Color): Barva textu vybíraná v klasickém dialogu GIMPu.
• Zarovnat (Justify): Volba má smysl pouze u víceřádkových textů, určuje zarovnání vzhledem k okrajům textové vrstvy.
• Odsazení (Indent): Odsazení textu od levého okraje.
• Rozestup řádků (Line spacing): Velikost prokladu (mezery) mezi řádky.
• Vytvořit cestu z textu (Create path from text): Velmi zajímavé tlačítko, které text přesně obkreslí cestou. Dostáváme tak novou cestu stejného jména jako je obsah textu, která přesně kopíruje obrys písma. S takovou cestu se dá dělat spousta věcí, například libovolně upravovat písmena nebo ji převést do výběru.

Jakmile s nástrojem klikneme někam do obrázku, otevře se malé okno pro zadávání textu. Text do něj můžeme psát přímo, nebo použít tlačítko pro načtení ze souboru (Otevřít / Open). Dalším tlačítkem (Vymazat / Clear) lze text vymazat, a konečně dvojice přepínačů Zleva doprava (LTR) a Zprava doleva (RTL) umožňuje zadávat text i "v protisměru".

Tento dialog se znovu otevírá, když chceme už existující textovou vrstvu upravit a poklepeme na její ikonu.

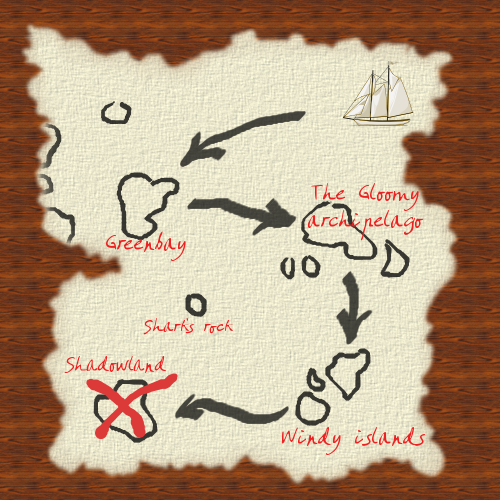

Popisky na mapě

Vrátíme se k naší rozpracované mapě. Na popisky ostrovů se bude hodit nějaký "ruční" (handwritten) font. Textu bychom mohli dát červenou barvu, ať je lépe vidět mezi černými ostrovy a šipkami. Adekvátní velikost (stupeň) písma závisí na konkrétním zvoleném fontu i na velikosti mapy a ostrovů. Většina "rukou psaných" fontů mívá velký proklad mezi řádky, a proto, pokud vkládáte víceřádkový nápis, můžete posunout Rozestup řádků (Line spacing) i do negativních hodnot. S ostatním nastavením nástroje pravděpodobně není třeba manipulovat. Pro maličko lepší čitelnost textu je možné nechat "vyblednout" vrstvy Mapa a Šipky - nastavit jim Krytí (Opacity) na ∼ 70 %.

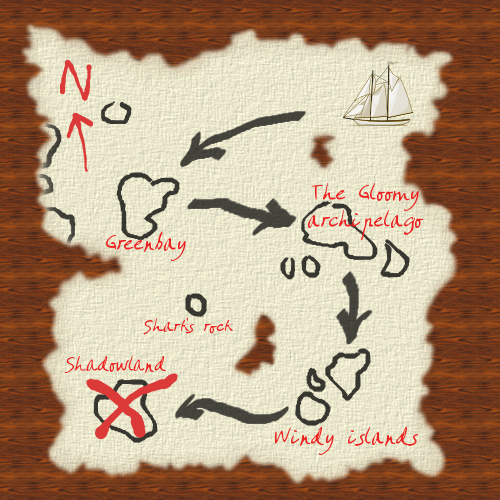

Jedno z posledních vylepšení mapy bude označení severu. Založíme si na to novou vrstvu Sever a někam do horního rohu mapy inkoustem nakreslíme malou šipku a písmeno S nebo N (nebo úplně jiné), podle jazyku na zbytku mapy. Kromě toho v náhlém rozmaru přidávám dvě díry do papíru, samozřejmě prostřednictvím masky vrstvy Papír:

Do cíle už zbývají jen dva kroky: jemné zežloutnutí mapy a její pomačkání. Pro oboje je však nutné vykonat jeden krok do míst, odkud už není návratu: sloučení všech vrstev. Pokud máte v úmyslu obrázek ještě někdy upravovat, uložte si jej v současné podobě pod jiným jménem.

Všechny vrstvy tvořící mapu lze sloučit postupně po jedné příkazem Sloučit dolů (Merge down), ale to je zbytečné zdržování. GIMP nabízí ještě jinou funkci, a to je Sloučit viditelné vrstvy (Merge visible layers) se zkratkou Ctrl+M. Všechny vrstvy, které mají zapnutou viditelnost, jsou sloučeny do jedné přesně tak, jak vypadají. To znamená, že jsou zohledněny masky, krytí i režimy vrstev. Jako hrubá náhrada této funkce by se vlastně dal použít i obyčejný screenshot.

Před sloučením se otevře malý dialog nabízející tři možnosti pro velikost výsledné vrstvy:

• Zvětšit dle potřeby (Expanded as necessary): Výsledná vrstva má takovou velikost, aby se do ní vešel obsah všech dílčích.
• Oříznout dle obrázku (Clipped to image): Výsledná vrstva je oříznuta na velikost obrázku, přečnívající části jsou ztraceny.
• Oříznout dle spodní vrstvy (Clipped to bottom layer): Podobně jako předchozí, ale konečný rozměr je dán spodní vrstvou, tedy tou poslední, která bude přidána do výsledku.

Nejdříve musíme zneviditelnit vrstvu Pozadí, aby se nepřipletla do výsledku. Jakmile všechny vrstvy sloučíme, znovu její viditelnost zapneme. Výsledná vrstva je pojmenovaná podle té poslední, tedy Papír.

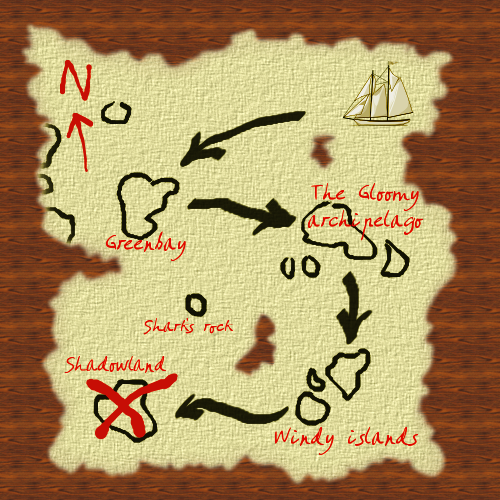

Zežloutnutí a celkového ztmavení mapy dosáhneme překvapivě snadno: nad vrstvu Papír vložíme novou černou vrstvu s režimem Překrytí (Overlay). Tento režim je podle nápovědy kombinací Násobení (Multiply) a Obrazu Screen, takže výpočet zahrnuje znásobení, inverzi, znásobení a ješte jednu inverzi barev. Těžko si to lze jen tak představit, takže s režimy je nejlepší experimentovat. V tomto konkrétním případě bude papír vypadat tmavší, žlutější a hrubší. Překrývající černou vrstvu ihned sloučíme s Papírem [Vrstva -> Sloučit dolů (Layer -> Merge down)]. Efekt ztmavení jsme tak "zachovali navěky" - barvy vrstvy Papír byly opravdu fyzicky ztmaveny. Dřevěná vrstva Pozadí je nedotčena.

Trochu žluti ještě mapě dodáme v dialogu Vrstva -> Barvy -> Vyvážení barev (Layer -> Colors -> Color balance) posunutím třetího posuvníku směrem ke žluté (yellow).

Pomačkání

Přichází závěrečný dotek: pomačkání mapy, které pro nás vykoná filtr Bump map. Vložíme novou vrstvu Elevační mapa a vyplníme ji vzorkem (pattern) jménem Crinkled paper, který pro nás představuje ideální vzor pro zmačkání. Tuto vrstvu ihned zneviditelníme, ať nám nepřekáží.

Vybereme hlavní vrstvu Papír a spustíme filtr Bump map [Filtry -> Mapa -> Mapa vyvýšení (Filters -> Map -> Bump map)]. V políčku Mapa vyvýšení (Bump map) vybereme vrstvu Elevační mapa. S ostatním nastavením není třeba hýbat, pouze Hloubka (Depth) je pro nás zajímavá. Měla by se pohybovat mezi 5.0, kdy je papír jen lehoučce zvrásněný, až po 15.0, kdy už je pořádně pomačkaný a text místy nemusí být čitelný.

Tím jsme úspěšně zakončili práci na mapě k pokladu. Pro dokonalé zabezpečení doporučuji si mapu perfektně zapamatovat a pak napsat do terminálu:

$ shred -u <jmeno-souboru-s-mapou>.xcf

Budete mít jistotu, že nikdo jiný nezná cestu....
