V dnešním díle si ukážeme vytvoření kamene. Tentokrát budeme téměř výhradně používat filtry - podíváme se na Mapovat objekt, Reliéf a Zkřivení.

Kámen

Začneme tím, že si seženeme nějakou "kamennou" texturu. Buď si něco najdeme pomocí Googlova hledání obrázků, anebo můžeme použít například toto:

Důležité je, aby textura byla bezešvá, tzn. aby šla skládat vedle sebe jako dlaždice a nebyly vidět její hrany. Bude se nám hodit i později, takže je vhodné si ji uložit jako vzorek (pattern), a to do složky ~/.gimp-<verze>/patterns/.

Základem je koule

Spustíme GIMP a založíme nový obrázek o velikosti 500x500 pixelů. Zvolíme Pokročilé možnosti (Advanced Options) - Vyplnit s (Fill with) - Průhlednost (Transparency). Vrstvu Pozadí si přejmenujeme na Koule.

Pomocí nám známého nástroje Plechovka (Bucket fill) si vyplníme celou plochu onou "kamennou" texturou. Pokud jste si ji uložili do zmíněné složky, měla by se vám objevit v dialogu Vzorky (Patterns). Nastavíme Typ vyplňování (Fill type) na Vyplňování vzorkem (Pattern fill) a jako výplň zvolíme naši texturu.

Vytvořili jsme tak povrch budoucího kamene. Z toho teď složíme kouli, a to pomocí filtru Mapovat objekt (Map object), který najdeme v menu Filtry -> Mapa -> Mapovat objekt (Filters -> Map -> Map object). Tento filtr umožňuje z aktivní vrstvy udělat trojrozměrný objekt, u kterého můžeme nastavit mnoho vlastností, které jsou rozděleny do čtyř nebo pěti záložek:

• Volby (Options):
  • Mapovat na (Map to): Na jaké 3D těleso se povrch "natáhne".
    • Rovina (Plane)
    • Koule (Sphere)
    • Hranol (Box)
    • Válec (Cylinder)
  • Průhledné pozadí (Transparent background): Pokud nebude zaškrtnuto, kolem mapovaného objektu se vytvoří bílé pozadí. V opačném případě bude průhledné. Jak prosté.
  • Opakovat zdrojový obrázek (Tile source image): Jestliže není zdrojový obrázek dostatečně velký, buď se roztáhne a nebo, v případě zaškrtnutí tohoto pole, bude skládán vedle sebe jako dlaždice.
  • Vytvořit nový obrázek (Create new image): Výstup filtru se nám uloží do zcela nového obrázku a ten původní zůstane nedotčen.
  • Povolit vyhlazování (Enable antialiasing): Vyhlazování povrchu. Kvalita se dá nastavit v poli Hloubka (Depth), v poli Práh (Threshold) nastavujeme citlivost.
• Světlo (Light): Odkud a jak bude 3D objekt osvětlen. Při použití světla je efekt trojrozměrnosti ještě dokonalejší.
  • Typ zdroje světla (Lightsource type):
    • Bodové světlo (Point light): Pozici tohoto světla můžeme nastavovat nejen v polích Poloha (viz dále), ale i přímo v okně náhledu, kde se zobrazuje jako modrý bod. Stačí použít tlačítka na přiblížení/oddálení.
    • Směrové světlo (Directional light)
    • Žádné světlo (No light)
  • Barva zdroje světla (Lightsource color): Jakoupak bude mít světo barvu ?
  • Poloha (Position) / Směrový vektor (Direction vector): Bližší určení buď polohy, nebo směru, v závislosti na vybraném typu světla. Přirozeně se nezobrazuje, pokud máme vybraný typ Žádné světlo - No light.
• Materiál (Material): Ovlivňuje, jaké vlastnosti bude mít povrch tělesa. Volby budou určitě známé těm, kdo pracují např. s Blenderem nebo jiným 3D modelovacím programem, i když zde jsou mnohem omezenější.
  • Úrovně intenzity (Intensity levels) :
    • Okolí (Ambient): Určuje, jak světlá bude oblast, kam přímo nedopadá světlo.
    • Difúze (Diffuse): Udává naopak, jak intenzivní bude barva tam, kam světlo dopadá.
  • Reflectivity (Odrazivost):
    • Difúze (Diffuse): Jak moc bude objekt odrážet světlo (čím více, tím bude světlejší).
    • Odraz (Specular): Jak intenzivní bude světelný odlesk.
    • Odlesk (Highlight): Zaostření odlesku. Při jiných hodnotách než je implicitní 27.00 často vytváří zvláštní černé pruhy.
• Orientace (Orientation): Umístění 3D tělesa v prostoru. Myslím, že všechny položky Pozice (Position) a Rotace (Rotation) hovoří samy za sebe.
• Válec (Cylinder): Aktivní pouze tehdy, když mapujeme na válec.
  • Obrázky pro uzavírací plošky (Images for the Cap Faces): V menu Nahoře (Top) a Dole (Bottom) můžeme zvolit, která vrstva bude pokrývat horní, resp. spodní základnu válce. Lze použít i vrstvy z jiných obrázků, které máme právě otevřené. Pokud ovšem válec není natočen tak, že je některá jeho základna vidět, nemá smysl toto nastavovat.
  • Velikost (Size):
    • Poloměr (Radius): Poloměr válce vzhledem k šířce vrstvy.
    • Délka (Length): Délka (výška) válce vzhledem k výšce vrstvy.
• Hranol (Box): Aktivní pouze tehdy, když mapujeme na hranol.
  • Mapovat obrázek do plošek hranolů (Map Images to Box Faces): Podobně jako u základen válce umožňuje nastavit povrch z vrstev, a to pro každou stranu hranolu zvlášť.
  • Zvětšení X,Y,Z (Scale X,Y,Z): Nastavuje poměr stran, z krychle tedy můžeme udělat kvádr. Velikosti jsou opět uváděny vzhledem k rozměrům vrstvy.

My chceme vytvořit kouli, takže v nabídce Mapovat na vybereme samozřejmě Koule. Dále uvádím pouze odlišnosti od implicitních nastavení:

• Průhledné pozadí Ano
• Úrovně intenzity - Difúze 0.80
• Odrazivost - Odraz 0.00

Filtr nám vytvořil kouli, kterou si pokřivíme tak, aby vypadala jako nějaký kámen, ale nejdříve ji musíme zdrsnit, protože na kámen možná vypadá trochu hladce. Alespoň se díky nastavení Odrazivost - Odraz na 0.00 příliš neleskne.

Zdrsnění koule

Už samotná kamenná textura navozuje dojem drsnosti, ale my tomu ještě trochu pomůžeme, a to použitím techniky Reliéf (Emboss), která vytváří dojem, jakoby byl obrázek vytepán do plátu kovu. Tmavé oblasti vytvářejí "údolí", světlé zase "hory".

• Funkce (Function):
  • Reliéf (Emboss): Výsledek je zbaven barvy a vypadá opravdu jako reliéf v kovu.
  • Mapa vyvýšení (Bumpmap): Výsledek je jemnější a zachovává původní barvy.
• Azimut (Azimuth): Ovlivňuje, z které strany dopadá na reliéf světlo.
• Zdvih (Elevation): Výška světla nad "obzorem". Hodnota 90 je "pravé poledne", světlo tedy svítí přímo shora.
• Hloubka (Depth): Hrubost povrchu.

Nyní už můžeme aplikovat filtr. Najdeme ho v menu Filtry -> Zkreslení -> Reliéf (Filters -> Distorts -> Emboss). Použijeme následující nastavení:

• Funkce: Mapa vyvýšení
• Azimut: 270.0
• Zdvih: 70.0
• Hloubka: 8

Pokřivení koule

Z pěkné hrbolaté kamenné koule teď vytvoříme nějaký kamínek. Ke křivení vrstvy se používá filtr Zkřivit - Filtry -> Zkreslení -> Zkřivit (Filters -> Distort -> Curve bend). Umožňuje nastavit dvě křivky, podle kterých jsou pak pokřiveny opačné okraje vrstvy. Podle základního nastavení jsou to horní a dolní okraje, ale to lze změnit. Opět si popíšeme nastavení:

• Upravit křivky (Modify Curves): Okno, ve kterém pomocí myši nastavujeme křivky.
• Křivka hranic (Curve for border): Určuje, zda budeme v okně Upravit křivky upravovat horní křivku (Upper) nebo spodní (Bottom).
• Typ křivky (Curve type): Jakým způsobem budeme křivku upravovat v okně Upravit křivky:
  • Plynulá (Smooth): Při editaci ovlivňujeme jednotlivé body křivky.
  • Volná (Free): Křivku přímo kreslíme tahem myši. Původní křivka je nahrazována.
• Volby (Options)
  • Rotovat (Rotate): Pootočení efektem. Při hodnotě 0.0 je křivka označená jako Horní (Upper) skutečně aplikována na horní okraj vrstvy. Například při hodnotě 90.0 už ale ovlivňuje levý okraj (rotace je proti směru hodinových ručiček).
  • Vyhlazování (Smoothing, Antialiasing): Pro vyhlazení ostřejších přechodů ve výsledném obrázku můžeme použít volby Vyhlazování a... ano, opět Vyhlazování Zřejmě slabá chvilka překladatelů...
  • Pracovat na kopii (Work on copy): Výstup filtru se aplikuje na úplně novou vrstvu a ta původní zůstane beze změny.
• Kopírovat (Copy): Zkopíruje aktivní křivku (určenou volbou Křivka hranic) místo druhé, neaktivní křivky.
• Zrcadlit (Mirror): Podobně jako Kopírovat, ale křivka je převrácena, tedy zrcadlena.
• Prohodit (Swap): Vymění obě křivky.
• Obnovit (Reset): Vymaže aktivní křivku.
• Otevřít (Open) a Uložit (Save): Vytvořené křivky si můžeme uložit pro další použití.

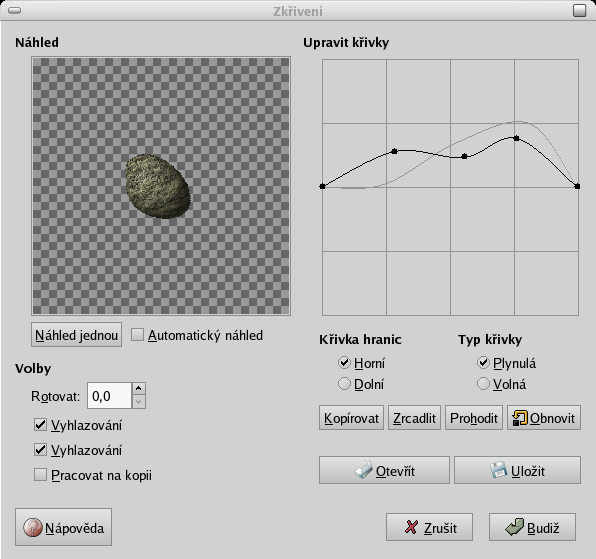

Teď už nám zbývá jen podle vlastního uvážení vyrobit nějaký ten balvan. Nejprve bych začal konverzí koule na brambor :-). Asi bude nejjednodušší uvést screenshot místo dlouhého vysvětlování:

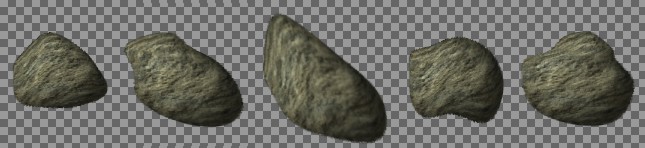

Nyní už zbývá jen experimentovat. Znovu a znovu používat filtr Zkřivení a vytvářet jiné a jiné kusy skály. Se svým kamením si můžete hrát tak dlouho, dokud nebudete spokojeni... Vyžaduje to hodně pokusů a "kouzelných kombinací" [Ctrl+Z]-[Ctrl+Shift+F] (Krok zpět + Vyvolání dialogu naposledy použitého filtru). Občas se hodí používat volbu Typ křivky - Volná. Je též nutné občas měnit hodnotu Rotovat.

Tento díl byl výrazně "filtrový" a trochu více popisný, ale příště se zase vrátíme k tradičním nástrojům GIMPu. Pohrajeme si také s plug-iny Script-Fu, a to všechno při tvorbě meteoru a možná i komety. Pro oboje budeme kámen, který jsme se dnes naučili vytvářet, potřebovat.
